Среднескоростные ЦРРС PDH МИК-РЛ7…18Р

Среднескоростные ЦРРС предоставляют пользователю оптимальное сочетание скорости передачи (до 37 Мбит/с), высокой энергетики радиолинии и широкого набора функциональных возможностей для построения внутризоновых, местных и технологических линий связи.

Возможна реализация конфигураций 1+0, 1+1 и 2+0. В конфигурации 1+1 возможна организация «горячего» (на двух парах частот) и «тёплого» (на одной паре частот) резервирования, а также работа с пространственным разнесением. В конфигурациях 1+1 и 2+0 приёмопередатчики работают на одну антенну с разной поляризацией стволов. При пространственном разнесении каждый приёмопередатчик работает на свою антенну.

 Аппаратура среднескоростных РРС МИК-РЛ выполнена в раздельном исполнении. Выносное оборудование (ODU) включает в себя антенные устройства и приёмопередающие устройства (ППУ). Внутреннее оборудование (IDU) включает в себя модули доступа, мультиплексорное оборудование и источники электропитания.

Отличительные особенности:

• увеличенная пропускная способность до 18хЕ1 без потери энергетики (28 МГц, QPSK);
• совместная передача TDM и IP трафика с возможностью гибкого перераспределения пропускной способности;
• встроенный коммутатор с возможностью разветвления и переназначения трафика;
• автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
• дополнительные каналы с цифровыми и аналоговыми интерфейсами (дополнительный модуль МД-Е1);
• цифровой канал служебной связи с селективным вызовом;
• входы/выходы внешних сигнальных датчиков и исполнительных устройств;
• система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
• встроенные средства тестирования и контроля параметров оборудования;
• ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.

По функциональной сложности аппаратура «МИК-РЛ7...18Р» подразделяется на два уровня.

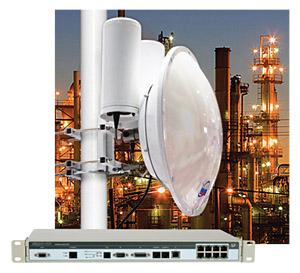

Приемо-передающие устройства (ППУ) ЦРРС МИК-РЛ7…18Р

устанавливаются непосредственно на антенну. Соединение ППУ с модулем доступа обеспечивает один симметричный кабель, по которому передаются цифровые потоки, сигналы телеметрии и подается питание на ППУ. Выход ППУ - коаксиальный разъем.

Выносное контрольное устройство (тестер ППУ)

служит для юстировки антенной системы по отображаемому на дисплее уровню принимаемого сигнала, при этом позволяет осуществлять голосовую связь «ППУ – ППУ» во время пуско-наладочных работ.

Модули доступа

определяют функциональные возможности РРС, они выполняют функции мультиплексирования основного и дополнительного трафика, контроля и управления, резервирования, обеспечивают подачу питания ППУ. Все модули выполнены в корпусе «Евромеханика» 19” высотой 1U.

Модуль доступа МД1-1P

обеспечивает передачу трафика Ethernet, до 18 потоков Е1 (2 встроенных интерфейса Е1 и 16 интерфейсов Е1 в сменном блоке) или комбинированный трафик Ethernet + nхЕ1. Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.

Пользователем могут устанавливаться следующие сменные блоки:

блок БИ-16Е1 (интерфейсы 16хЕ1)

блок БИ-Eth (интерфейс Ethernet)

блок БИ-RS-232 (асинхронный интерфейс дополнительного канала RS-232/422/485)

блок БС-02 (для сопряжения с системой ТУ-ТС модулей доступа МД1-1)

   Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера. Интерфейс канала служебной связи позволяет использовать обычный телефонный аппарат. Восьмиканальный интерфейс позволяет контролировать состояние и управлять внешними устройствами. Интерфейс CAN служит для присоединения к системе управления источников питания ИБЭП-220/48(60)-хх и мультиплексоров МД-Е1. Предусмотрено резервирование питания путём подключения к двум независимым источникам. Предусмотрена возможность обновления ПО модуля через USB-порт.

Модуль доступа МД-Е1

предназначен для работы в качестве экономичного первичного мультиплексора, имеет два направления (запад/восток) по агрегатным потокам Е1 и обеспечивает ввод/вывод на трибутарные порты до 6-и канальных интервалов (КИ) из транзитного потока Е1. Количество и номера КИ, выделяемых из потоков Е1, устанавливаются программно.

МД-Е1 имеет шесть слотов для установки сменных блоков с различными интерфейсами: RS-232/422/485; V.35; 4-w E&M/2ВСК; 4-w конференцсвязь; 2-w FXO/FXS; Ethernet-10BT.
 МД-Е1 по порту CAN соединяется с МД1-1Р или МД1-1 и входит в общую систему мониторинга и управления.

Технические характеристики ЦРРС МИК-РЛ7...18Р >>

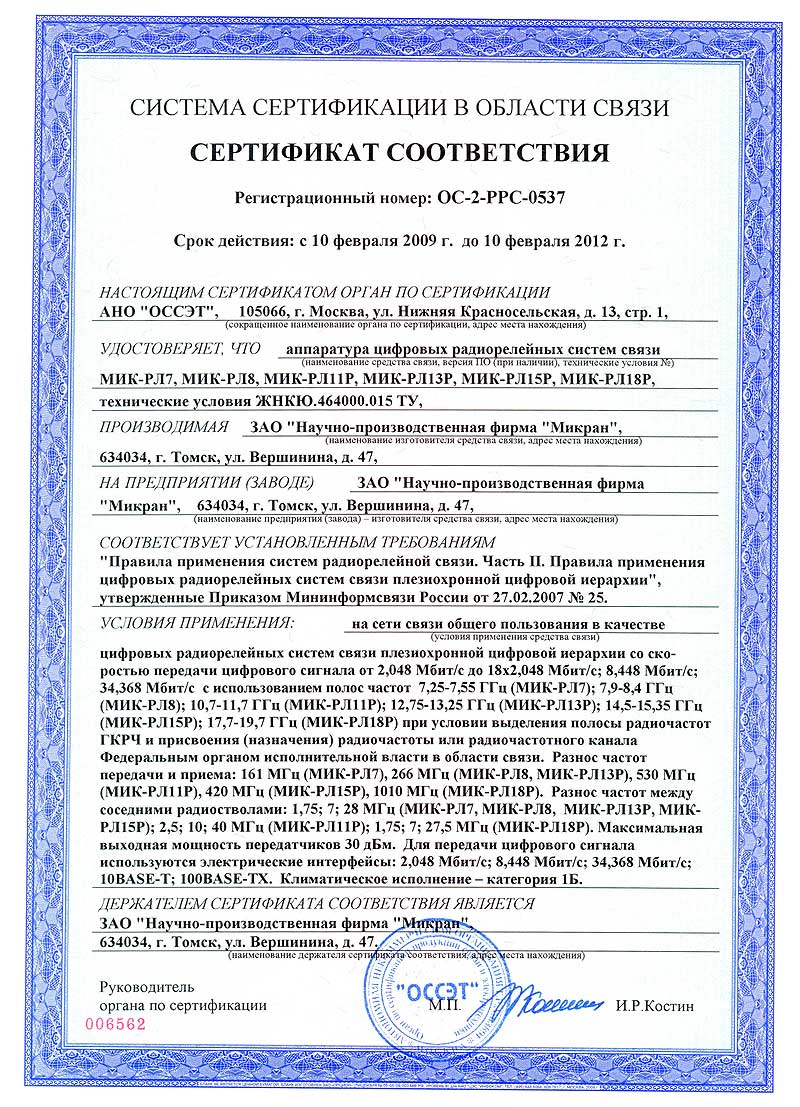

Сертификат соответствия >>

Решения ГКРЧ >>

Универсальный модуль доступа МД1-1P
разработан для перспективной замены модулей доступа МД1-1 и МД2-1. Основное преимущество модуля МД1-1Р – встроенный мультиплексор с технологией прямого однократного мультиплексирования, что позволяет в полосе 28 МГц (эквивалентной скорости 34 Мбит/с в обычных системах) увеличить полезную нагрузку до 18-ти потоков Е1. Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами. Конструктивно модуль МД1-1Р выполнен в корпусе «Евромеханика» 19” высотой 1U.
подробнее >>

Модуль доступа МД-Е1
разработан для осуществления ввода/вывода каналов тональной частоты (64 кБит/с) в стандартный поток Е1 плезиохронной иерархии и использования их для передачи данных между канальными окончаниями. Может использоваться как самостоятельно так и в составе с модулем МД1-1Р (как замена модулю доступа дополнительных каналов МД-ДК-1). Конструктивно модуль МД1-Е1 выполнен в корпусе «Евромеханика» 19” высотой 1U.
подробнее >>

Модуль доступа первого уровня

МД1-1предназначен для работы в составе РРС 1-го уровня. В зависимости от варианта исполнения модуль МД1-1 позволяет организовать в основном потоке передачу сигнала Е1; Е2; Е3 или трафика Ethernet с соответствующей скоростью, интерфейс основного цифрового потока - G.703 или Ethernet-10/100BT. Модуль выполнен в корпусе <Евромеханика> 19" высотой 1U. Модуль доступа МД1-1 имеет расширенный набор функциональных возможностей .
 подробнее >>

Модуль доступа дополнительных каналов МД-ДК-1
предназначен для работы совместно с модулем МД1-1 (при скоростях 8 Мбит/с или 34 Мбит/с), он выполняет ввод/вывод шести дополнительных каналов по 64 Кбит/с каждый или их транзит между двумя направлениями связи.
подробнее>>

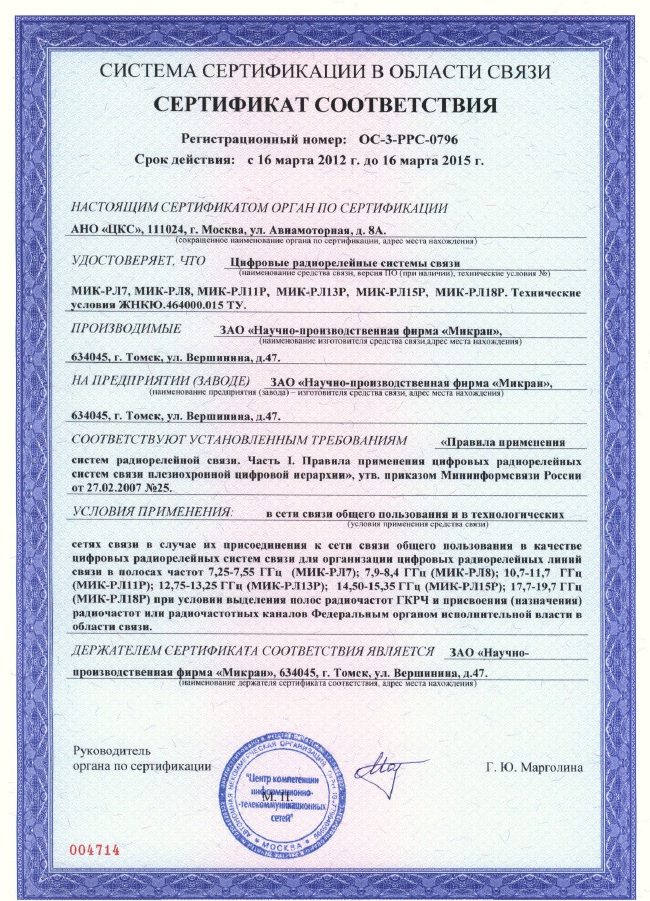

Сертификат соответствия >>
