Система беспроводного широкополосного доступа WiMIC-6000

Система беспроводного широкополосного доступа WiMIC-6000 разработана на основе рекомендации IEEE 802.16-2004 WirelessMAN (WiMAX) и предназначена для построения сетей фиксированной радиосвязи с топологией «точка-много точек» и «точка-точка».

Отличительные особенности:

- работа в расширенном диапазоне частот 5,650…6,425 ГГц;

- разработка в соответствии с рекомендацией IEEE 802.16-2004 (fixed WiMAX);

- эффективное использование спектра (до 37 Мбит/с в полосе 10 МГц);

- отсутствие коллизий в эфире;

- устойчивая работа в условиях многолучевого приема;

- гарантированное качество обслуживания на уровне сервисных потоков;

- мультисервисность (голос, видео, данные);

- организация сетей с топологией «точка - много точек» и «точка - точка»;

- многосекторное и компактное односекторное исполнение базовых станций.

Области применения:

• Построение беспроводных сетей для корпоративных пользователей.
• Создание операторских сетей высокоскоростного доступа в Интернет.
• Подключение точек доступа сетей Wi-Fi.
• Организация видеонаблюдения и услуг телефонии (на основе VoIP).
• Модернизация инфраструктуры АСУТП.
• Временные передвижные беспроводные сети для служб оперативного реагирования.

Зона покрытия:

При наличии прямой радиовидимости обеспечивается дальность связи до 30 км, при работе на отражениях (NLOS) - до 4-5 км. С увеличением расстояния происходит понижение схемы модуляции с уменьшением пропускной способности. Система WiMIC-6000 состоит из базовой станции WiMIC-6000B и подключаемых по радиоканалу абонентских станций WiMIC-6000S.

Состав:

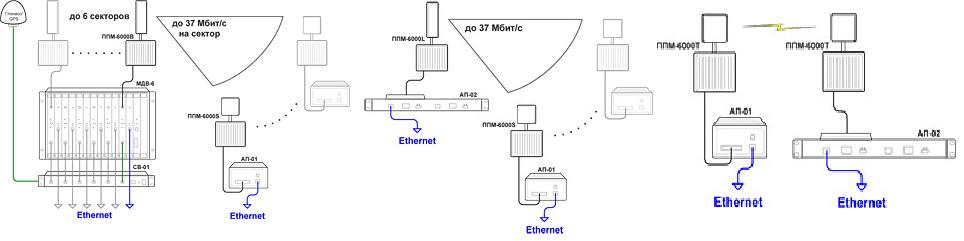

В топологии «точка - много точек» система БПД WiMIC состоит из односекторной WiMIC-6000L или многосекторной WiMIC-6000B базовой станции и подключаемых к ней по радиоканалу абонентских станций WiMIC-6000S. В топологии «точка-точка» система состоит из двух терминальных станций WiMIC-6000T.

Абонентская станция WiMIC-6000S

Абонентская станция состоит из выносного приемо-передающего модуля ППМ-6000S с планарной антенной (ODU), кабеля IDU-ODU и адаптера питания АП-01 (~220В) или АП-02 (-48В) (IDU). Оборудование пользователя подключается по интерфейсу Ethernet поддерживается Triple Play (данные, голос, видео). Качество обслуживания (QoS) назначается с базовой станции индивидуально для каждой АС.

Базовая станция WiMIC-6000B

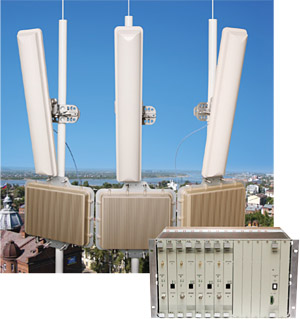

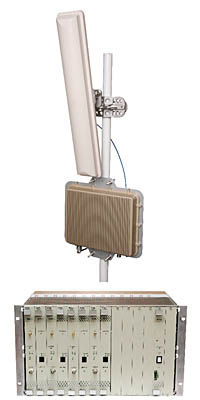

Многосекторная базовая станция WiMIC-6000B состоит из модуля доступа МДВ-6 (IDU), приемопередающих модулей ППМ-6000B и секторных антенн (ODU).
Емкость многосекторной базовой станции может наращиваться до 6 секторов.
Один сектор БС образуется двумя блоками: БСО-1 и БМВ-1.
Блок сетевой обработки БСО-1 в соответствии с рекомендацией IEEE 802.16-2004 обрабатывает входящий трафик для соответствия MAC уровню, обеспечивает качество обслуживания (QoS) и работу подуровня безопасности.
Блок модема БМВ-1 обеспечивает радиоинтерфейс с профилем OFMD-256, адаптивно переключаемой модуляцией, программно изменяемой полосой пропускания, выполняет телеметрию и телеуправление приемопередатчиками.
ODU и IDU связываются между собой коаксиальным кабелем (один на сектор) длиной до 200 м.
 Приемопередающие модули ППМ-6000 нт переносят спектр сигнала в заданный диапазон частот.

Технические характеристики WiMIC-6000B

Базовая станция WiMIC-6000L

Компактная односекторная базовая станция WiMIC-6000L состоит из приемопередающего модуля ППМ-6000L с секторной антенной (ODU), кабеля IDU-ODUи адаптера питания АП-01 (~220В) или АП-02 (-48В) (IDU). Для обеспечения согласованной работы с другими базовыми станциями на приемопередающем модуле имеются вход и выход синхронизации.
  В составе базовых станций используются секторные антенны с шириной диаграммы направленности 60, 90, 360 градусов. В зависимости от задачи могут применяться и другие антенны.

Технические характеристики WiMIC-6000L

Терминальная станция WiMIC-6000Т

Терминальная станция WiMIC-6000T состоит из выносного приемо-передающего модуля ППМ-6000Т с планарной антенной (ODU), кабеля IDU-ODU и адаптера питания АП-01 (~220В) или АП-02 (-48В) (IDU). На корреспондирующих терминальных станциях программно устанавливается конфигурация «ведущий» - «ведомый». Для обеспечения согласованной работы на узлах и разветвлениях на терминале имеются вход и выход синхронизации.

Технические характеристики WiMIC-6000T

Индикатор мощности WIMIC

   Предназначен для отображения значения мощности принятого сигнала и применяется при юстировке антенных устройств абонентских и терминальных станций аппаратуры WIMIC.

Управление и конфигурирование


   Конфигурирование и сетевое управление основано на протоколе SNMP (v.3, защищённая версия). В рамках единой идеологии управления телекоммуникационным оборудованием в качестве системы управления и мониторинга используется ПО «Мастер».

Для планирования, конфигурации и оптимизации работы радиосети применяется следующее программное обеспечение:

QoS-Эксперт – ПО по управлению QoS в радиосети:
планирование и прогнозирование загруженности сети;
управление качеством предоставляемых услуг;
 индивидуальная политика обслуживания для каждого клиента.

QoS-Инспектор - ПО анализа работы радиосети:
контроль качества предоставляемого сервиса в режиме реального времени;
мониторинг эффективности работы сети;
 прозрачность оценки себестоимости обслуживания.

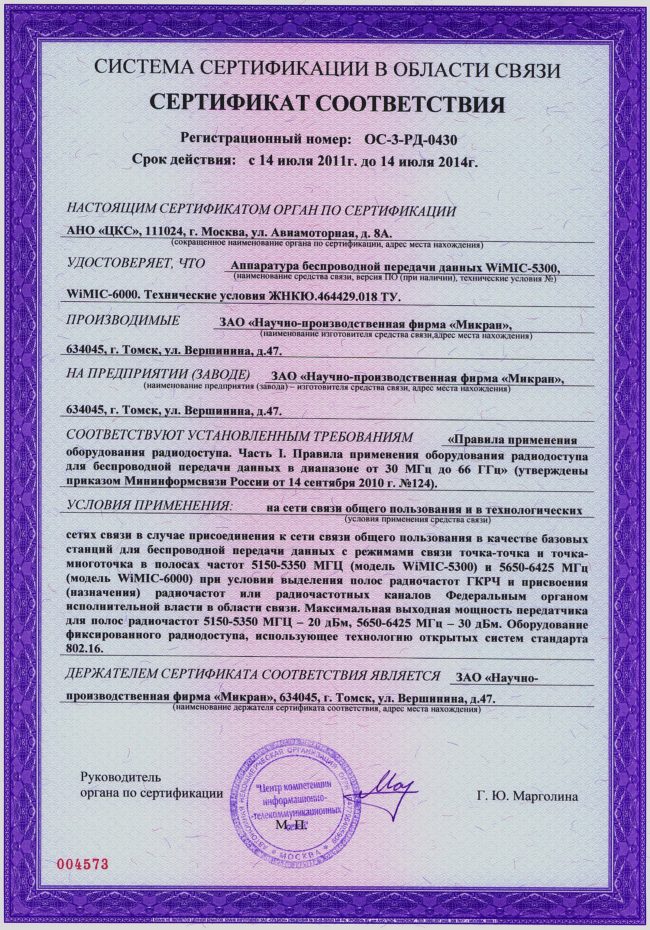

Сертификат соответствия на аппаратуру беспроводной передачи данных >>
