Главная

Антенны

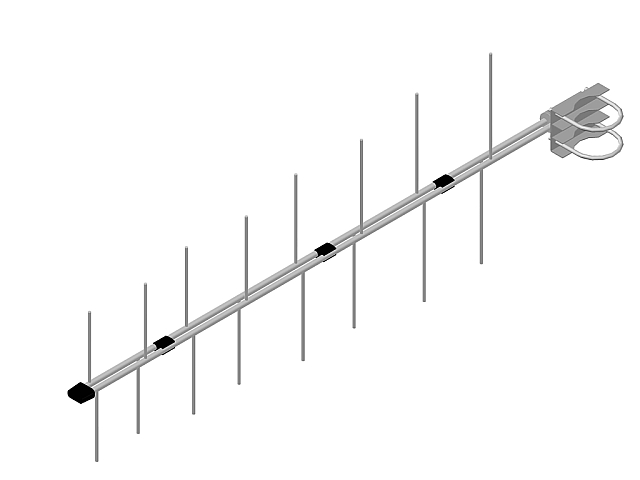

АЛ147И1У8   Логопериодическая антенна, (147-174) МГц, Ку= 8 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровень обратного излучения, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



8

- 12,0

50/75

 1560х1000х100

2,5

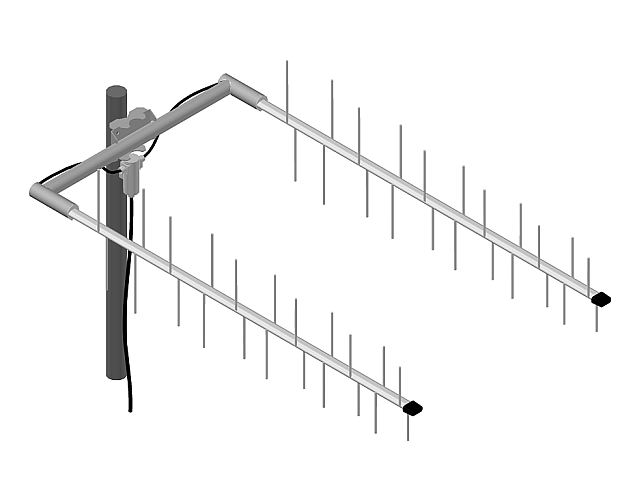

АРЛ147И2У11 Логопериодическая антенна, (147-174) МГц, Ку= 11 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровень обратного излучения, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



11

- 13,5

50

1590х1560х1000

4,2

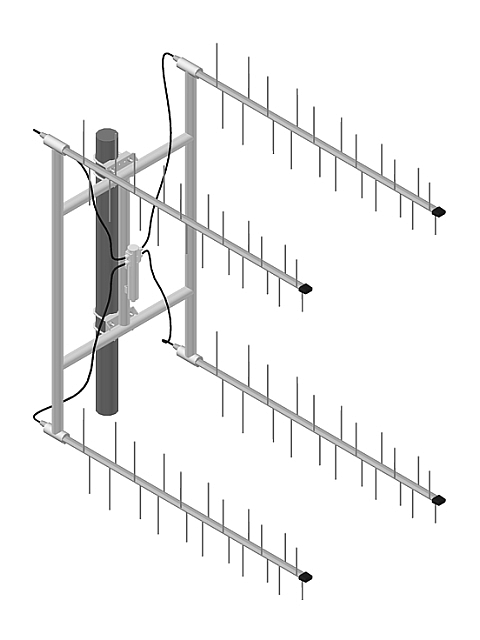

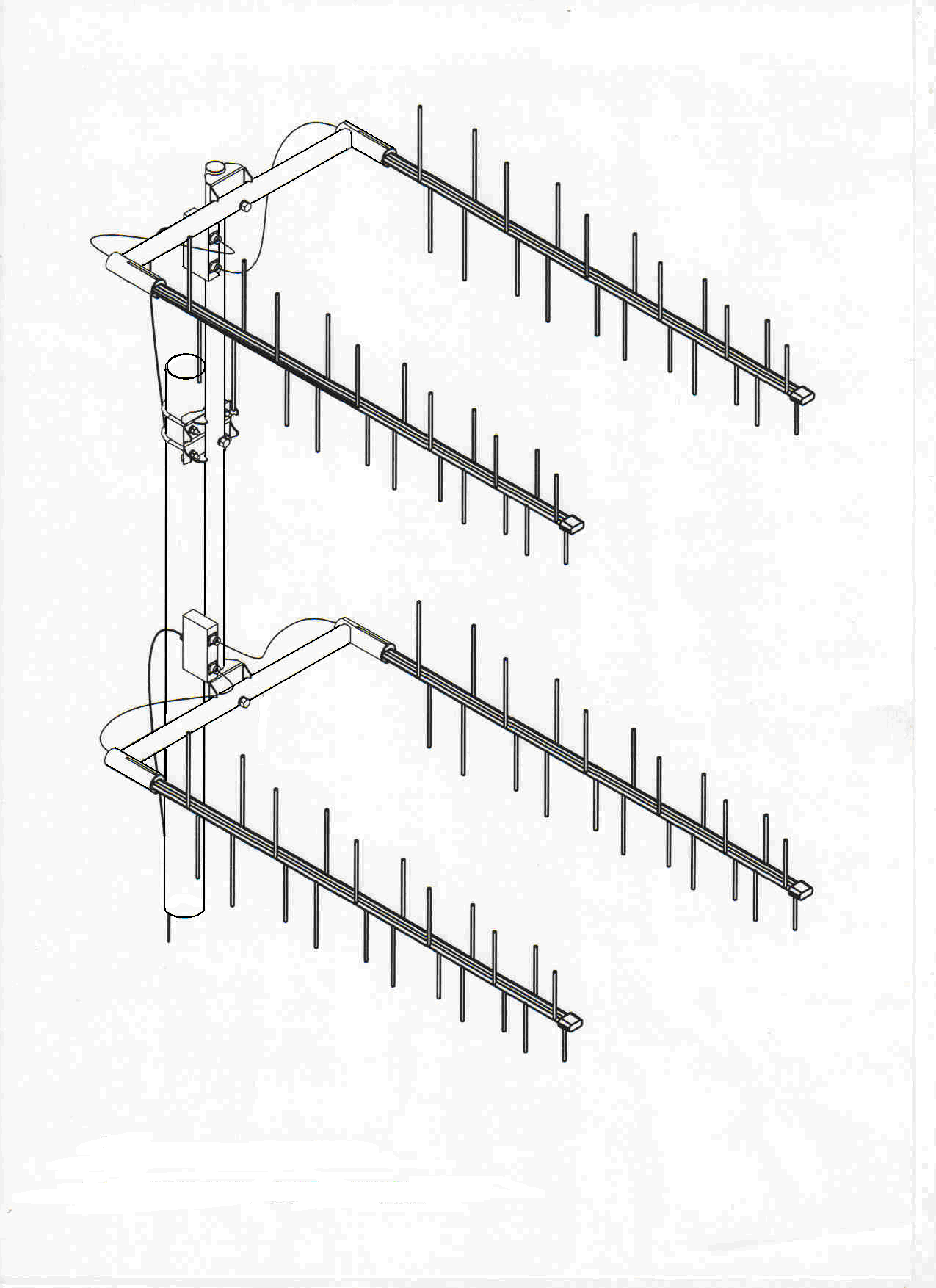

АРЛ147И4 У14 Логопериодическая антенна, (147-174) МГц, Ку= 14 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровень обратного излучения, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



14

- 12,5

50

2940х1545х1550

21,0



АЛ300И1У9 Логопериодическая антенна, (300-350) МГц, Ку= 9 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровень обратного излучения, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,7



9

- 12,0

50/75

  1340х370х110

2



А Л390И1У11   Логопериодическая антенна, (390-470) МГц, Ку= 11 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровень обратного излучения, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



11

- 12,0

50/75

   1300х380х54

2,5



*  АЛ390И1У11С   Логопериодическая антенна (северный вариант), (390-470) МГц, Ку= 11 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровень обратного излучения, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



11

- 12,0

50/75

   1300х380х54

2,5

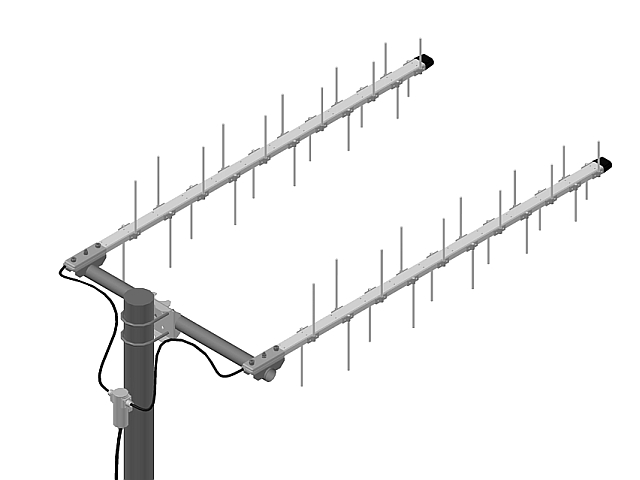

АРЛ390И 2У14   Антенная решётка, (390-470) МГц, Ку= 14 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



14

- 13,5

50

  682х1340х380

4,0



* АРЛ390И 2У14С   Антенная решётка (северный вариант), (390-470) МГц, Ку= 14 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



14

- 13,5

50

  682х1340х380

4,0



АРЛ390И 2У17   Антенная решётка, (390-470) МГц, Ку= 17 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



17

- 16,5

50

3960х1340х110

8,0



* АРЛ390И 2У17С   Антенная решётка (северный вариант), (390-470) МГц, Ку= 17 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



17

- 16,5

50

 3960х1340х110

4,2

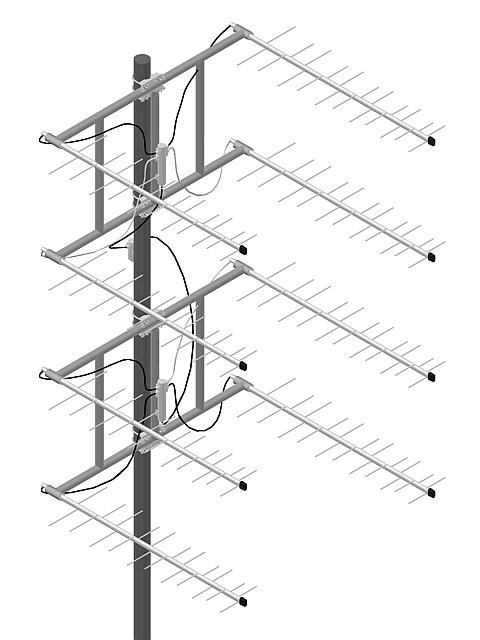

УАРЛ390И8У20   Устройство антенное, (390-470) МГц, Ку= 20 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



20

- 12,5

50

  297х680х1340

29,0



* УАРЛ390И8У20   Устройство антенное (северный вариант), (390-470) МГц, Ку= 20 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



20

- 12,5

50

  297х680х1340

29,0



2АРЛЧР394И2У12   Двойная антенная решётка логопериодическая

частотно-развязанная, (394-410; 434-450) МГц, Ку= 12 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Частотная развязка между антенными решетками, дБ

Габаритные размеры, мм

Масса, кг, не более



1,8



12

- 13,5

70

 1780х850х170

12,0



АР3320И4У14   Антенная решётка из Z-излучателей, (320-645) МГц, Ку= 14 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю на частоте 320 МГц, дБ, не менее

Коэффициент усиления по отношению к изотропному

излучателю на частоте 480 МГц, дБ, не менее

Коэффициент усиления по отношению к изотропному

излучателю на частоте 650 МГц, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



12



14



15

- 9,0

50

 1322х925х205

11,0

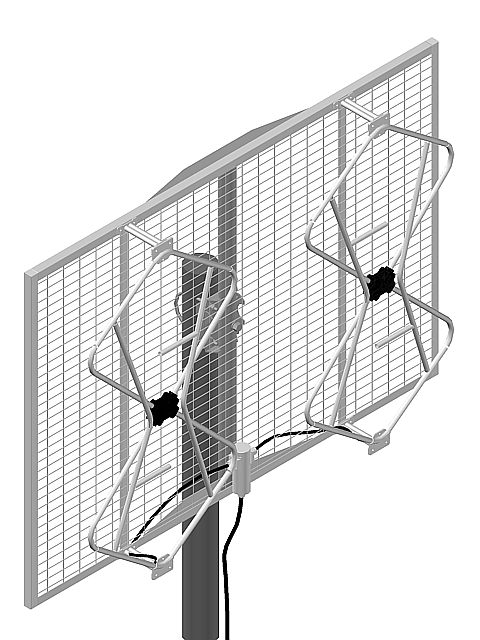

АРЗ390И2У14   Антенная решётка из Z-излучателей (390-470) МГц, Ку= 14 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более





1,8



14

- 12,5

50

 12000х850х170

10,5

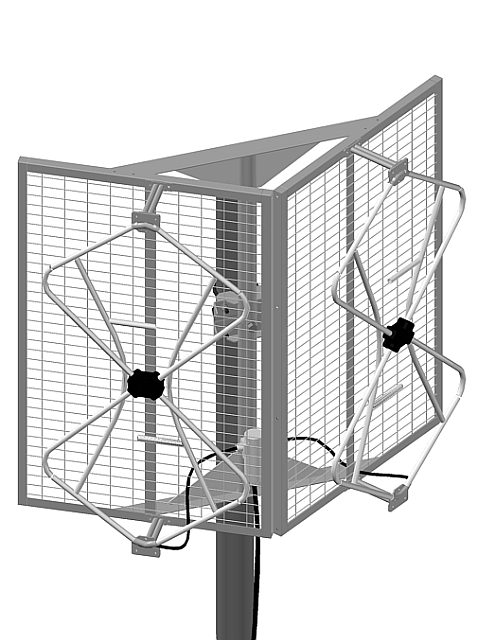

АРЗСГ390И2У9   Антенная решётка из Z-излучателей, секторная (390-470) МГц, Ку= 9 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Ширина диаграммы направленности в плоскости Е,

град.. не менее

Уровни боковых и обратных лепестков, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



9,0



90

-12,5

50

    860х853х640

10,5

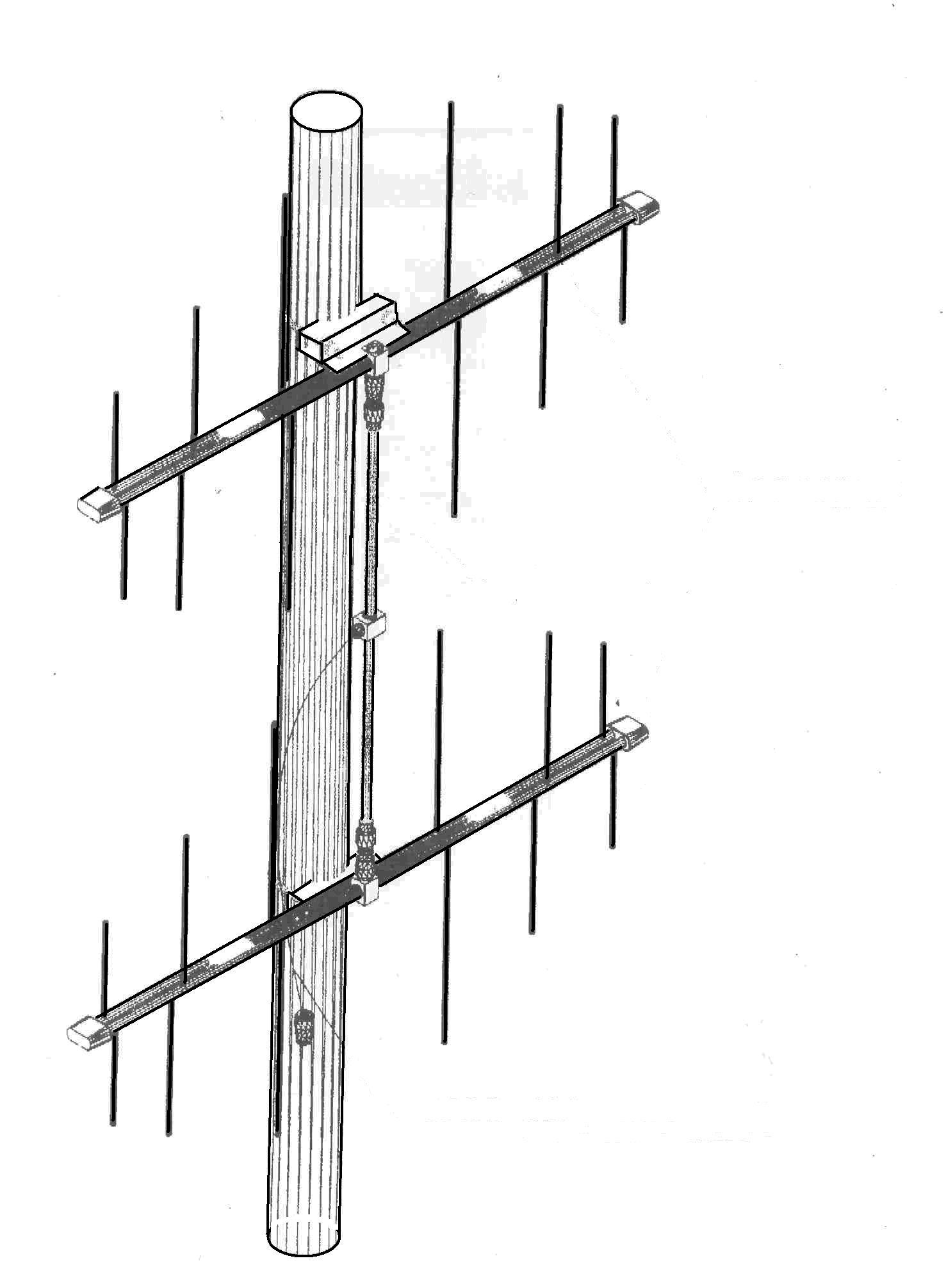

АРЛКВ147И2У3 Всенаправленная антенная решётка верт. поляризации (147-174) МГц, Ку= 3 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



3,0

1,0

50/75

   1860х1092х82

5,5





АРЛКВ147И4У6 Всенаправленная антенная решётка верт. поляризации (147-174) МГц, Ку= 6 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг, не более



1,8



6,0

1,0

50/75

   2392х1092х82

6,5





АРЛКВ147И8У9 Всенаправленная антенная решётка верт. поляризации (147-174) МГц, Ку= 9 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



9,0

             1,0

50/75





АРЛКВ390И2У3 Всенаправленная антенная решётка верт. поляризации (390-470) МГц, Ку= 3 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг., не более



1,8



3,0

             1,0

75/50

630х390х40

1,0





АРЛКВ390И4У6 Всенаправленная антенная решётка верт. поляризации (390-470) МГц, Ку= 6 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг., не более



1,8



6,0

             1,0

75/50

630х970х40

3,5





* АРЛКВ390И4У6C Всенаправленная антенная решётка верт. поляризации (390-470) МГц, Ку= 6 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг., не более



1,8



6,0

             1,0

75/50

630х970х40

3,5





АРЛКВ390И8У9 Всенаправленная антенная решётка верт. поляризации (390-470) МГц, Ку= 9 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг., не более



1,8



9,0

             1,0

75/50

630х2150х40

5,5





* АРЛКВ390И8У9C Всенаправленная антенная решётка верт. поляризации (390-470) МГц, Ку= 9 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом

Габаритные размеры, мм

Масса, кг., не более



1,7



9,0

             1,0

75/50

630х2150х40

5,5





АРЛКГ390И4У3 Всенаправленная антенная решётка гор. поляризации (390-470) МГц, Ку= 3 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



3,0

             1,0

75/50





* АРЛКГ390И4У3С Всенаправленная антенная решётка гор. поляризации (390-470) МГц, Ку= 3 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



3,0

             1,0

75/50



АРЛКГ390И8У6 Всенаправленная антенная решётка гор. поляризации (390-470) МГц, Ку= 6 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



6,0

             1,0

75/50



* АРЛКГ390И8У6C Всенаправленная антенная решётка гор. поляризации (390-470) МГц, Ку= 6 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



6,0

             1,0

75/50



АРЗКГ390И4У5 Всенаправленная антенная решётка иp Z-излучателей

горизонтальной поляризации (390-470) МГц, Ку= 5 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



5,0

             1,5

50/75



АРЗКГ390И4У8 Всенаправленная антенная решётка иp Z-излучателей

горизонтальной поляризации (390-470) МГц, Ку= 8 дБ

Коэффициент стоячей волны, не более

Коэффициент усиления по отношению к изотропному

излучателю, дБ, не менее

Неравномерность ДН, дБ, не более

Волновое сопротивление, Ом



1,8



8,0

             1,5

50/75



* - северный вариант антенн отличается повышенной стойкостью к механическим нагрузкам и

стабильностью параметров в условиях обледенения.
