РРС специального назначения

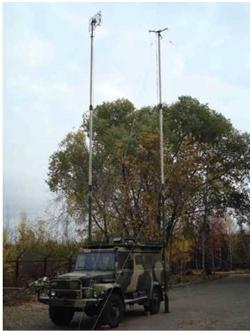

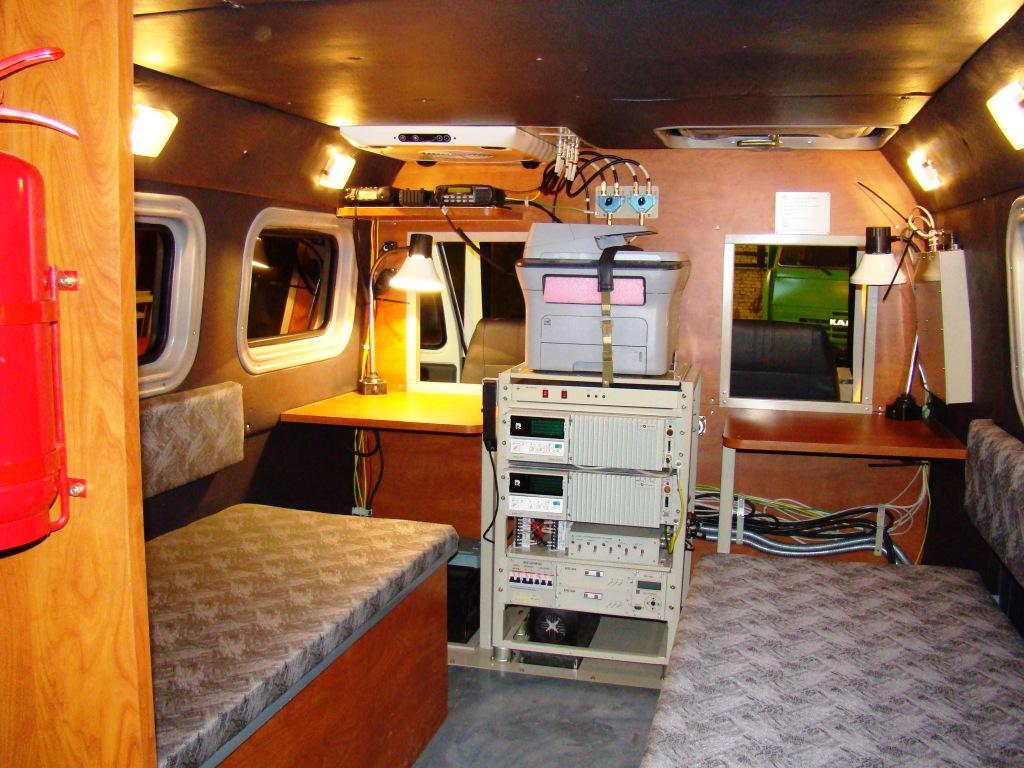

Передвижной узел связи для чрезвычайных ситуаций ПУС ЧС (ИЯШУ.464418.001)



Назначение:

Передвижной узел связи предназначен для работы в составе полевой системы связи воинских спасательных формирований постоянной готовности



Описание функциональных возможностей изделия:

ПУС ЧС обеспечивает:

а)    проводную связь с обеспечением режимов работ:

телефонной автоматической и с ручной коммутацией;

факсимильной связи;

аудио- и видеоконференцсвязи;

передачу данных.

б)    радиосвязь на стоянке и в движении:

КВ симплексную телефонную.

УКВ симплексную телефонную в радиосетях:

МЧС России и ВСФПГ;

управления авиацией;

взаимодействия с подразделениями силовых министерств и ведомств (МВД России, ФСБ России, Минобороны России);

в)    спутниковую связь в системах «Inmarsat Bgan»:

телефонии;

факсимильной связи и передачи данных;

видеоконференцсвязи

г)    Радиорелейную связь:

привязка к узлам связи операторов связи

д)    организацию документооборота (в т.ч. электронного) в полевых условиях.



Состав оборудования ПУС ЧС:

Оперативный резерв у операторов сотовой связи. Оперативное перераспределение мощности стационарных базовых станций (БС) сотовой связи во время аварий или перегрузок сети.

Временное увеличение пропускной способности сетей сотовой связи.

Аварийная замена любой базовой станции сотовой связи на время ее ремонта или замены оборудования.

Организация сотовой связи в удаленных регионах, где отсутствует сотовая

связь.

Мобильный резерв при чрезвычайных ситуациях.

Обеспечение связи в местах возникновения чрезвычайных ситуаций (природные, техногенные катастрофы и т.п.), в дополнение к обычным средствам связи, либо как их замена в случае повреждения или отсутствия. Создание действующей мобильной сети из несколько передвижных станций сотовой связи при тотальном разрушении инфраструктуры.

Организация экстренной мобильной сотовой связи для спасателей, милиции и медиков.

Организация сотовой связи в местах локальных военных конфликтов.

Организация закрытой конфиденциальной сотовой связи для высших должностных лиц.

Использование в составе специальной сети передачи данных (ССПД).



Краткое описание

Мобильная базовая станция (МБС) сети подвижной радиосвязи стандартов GSM и UMTS/IMT2000 состоит из универсальной передвижной платформы базовых станций сотовой связи (УПП БССС, фото 1-3) и установочного комплекта оборудования базовых станций сотовой связи (УК ОБССС). Установочный комплект предоставляется оператором сотовой связи.

Оборудование мобильной базовой станции обеспечивает ее интеграцию в существующую сеть сухопутной подвижной радиосвязи, построенную на оборудовании компании-оператора.



Состав изделия 1.

Универсальная передвижная платформа базовых станций сотовой связи:

  • Автомобиль КАМАЗ - шасси повышенной проходимости;
  • Кузов - контейнер с системой жизнеобеспечения;
  • Мачтовое устройство телескопического типа (высота 15 м, грузоподъемность 130 кг) с системой оттяжек без забивки кольев в грунт;
  • Система бесперебойного питания;
  • Дизель-генератор.
  • Установочный комплект базовых станций сотовой связи (предоставляется заказчиком):
  • Станция спутниковой связи;
  • Базовая станция сотовой связи стандарта GSM 900;
  • Базовая станция сотовой связи стандарта GSM 1800;
  • Базовая станция сотовой связи стандарта UMTS/IMT2000;
  • Трехдиапазонные секторные антенны.



Отличительные особенности:

Изделие обеспечивает автономность работы в течение времени продолжительностью не менее 5 суток.

Мачтовое устройство грузоподъемностью 130 кг сохраняет прочность при скорости ветра до 30 м/с.

Развертывание мобильной базовой станции производится силами экипажа из 3 человек.

Компоновка аппаратного и жилого отсека по требованию заказчика.

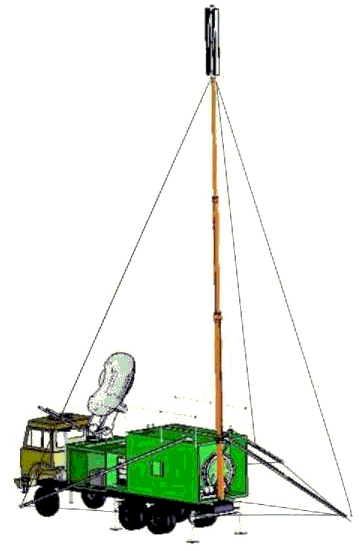

Рис. 1 Мобильная станция в развёрнутом положении

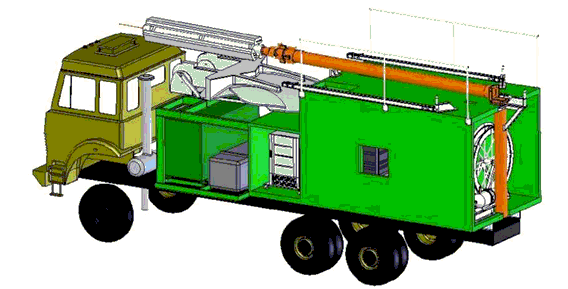

Рис.2 Мобильная базовая станция в походном положении

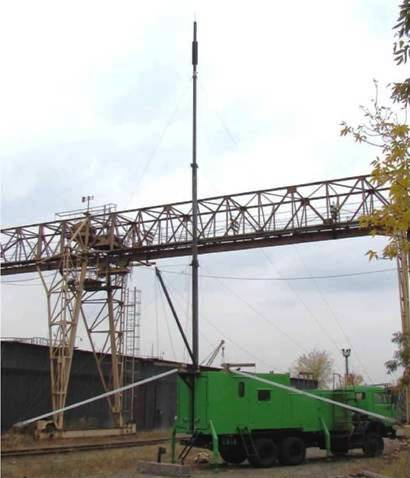

Фото 1. Универсальная передвижная платформа базовых станций сотовой связи (правый борт).

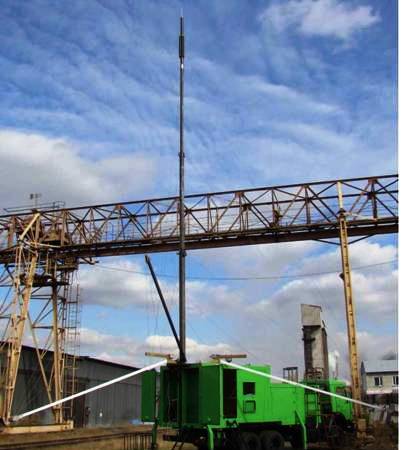

Фото 2. Универсальная передвижная платформа базовых станций сотовой связи (правый борт, двери и люки открыты).

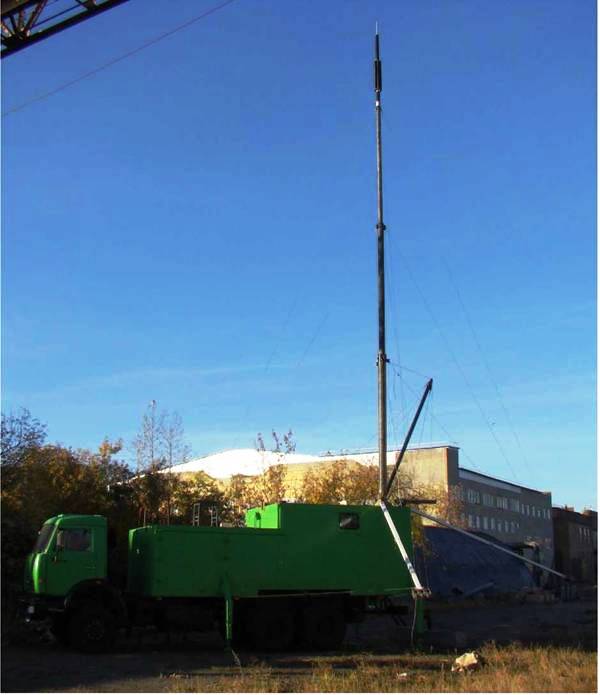

Фото 3. Универсальная передвижная платформа базовых станций сотовой связи (левый борт).





ЦИФРОВЫЕ РАДИОРЕЛЕЙНЫЕ СТАНЦИИ



Цифровая радиорелейная станция «Малютка-Ц»

Назначение:

ЦРРС «Малютка-Ц» предназначена для передачи данных (цифровой информации) с групповой скоростью 256 кбит/с во взаимосвязанных системах связи.

Используются в основном для организации:

производственно-технологической связи различного назначения на трубопроводах, транспорте, энергосистемах, ответвлений от связных магистралей и т.п.;

соединительных линий между АТС на местных сетях связи общего пользования;

абонентских линий (в качестве радиоудлинителя телефонных линий) на пригородных и сельских сетях связи;

привязки различных устройств управления (сигнализация, компьютерные сети и т.д).

Отличительные особенности станции

ЦРРС «Малютка- Ц» разработана и изготовлена по стандартам, приближенным к военным требованиям, что играет немаловажную роль при организации связи на стратегически важных объектах.

Приемопередатчик и низкочастотные окончания ЦРРС «Малютка-Ц» выполнены в виде моноблока, размещаемого в станционных помещениях. Это облегчает обслуживание радиорелейного оборудования и обеспечивает работу наружного антенного блока в широком температурном диапазоне.

Мощность передатчика ЦРРС (40дБм) позволяет значительно увеличить дальность пролета радиорелейной линии, при увеличении высоты подвеса антенны.

Для ЦРРС «Малютка-Ц» нормируются следующие параметры приемника: динамический диапазон приемника по блокированию - минус 70 дБ, динамический диапазон приемника по интермодуляции - минус 70 дБ, динамический диапазон приемника по соседнему каналу - минус 70 дБ, по зеркальному каналу минус 80 дБ. Соблюдение данных норм является обязательным в части получения приемлемой помехозащищенности радиорелейных линий связи в УКВ диапазоне.

Конструкция ЦРРС «Малютка Ц» позволяет использовать ее на подвижной базе и менее чувствительна к вибрации и ударным нагрузкам чем традиционная конструкция «евромеханика» с вертикальным расположением платы нижнего блока ЦРРС.



Технические характеристики:

Режим работы - непрерывный

Напряжение питания - постоянное 20...72 В; переменное 220 В (50 Гц) в буфере с аккумулятором 24 В

Возможность оперативного изменения рабочих частот

Типы ячеек НЧ окончаний:

исходящая абонентская линия (АЛ) (2 канала);

входящая АЛ (2 канала);

основной цифровой канал (ОТ ЦК) (сонаправленный или противонаправленный);

канал передачи данных локальной сети Ethernet

двух или четырехпроводная СЛ.

RS232C, RS422, или RS485

Система диагностики технического состояния станции и высокочастотного тракта

Все станции имеют систему защиты ВЧ тракта от грозового разряда, а также систему защиты цепей питания от бросков напряжения при питании от сети постоянного тока

Характеристики электромагнитной совместимости соответствуют стандартам (данные характеристики отсутствуют у ближайших конкурентов)

Срок службы станций - не менее 12 лет



Тактико-технические характеристики ЦРРС "Малютка-Ц"

Диапазоны рабочих частот, МГ ц

150.5.151.7

165.5.166.7

Шаг сетки частот, МГ ц

0,1

Вид модуляции

QPSK

Мощность передатчика, Вт

3

Чувствительность приемника, дБ Вт

-134

Скорость передачи информации, кбит/с

192

Потребляемая мощность, Вт (не более)

100

Габариты (ширина х высота х глубина)

3U, 19” конструктив (482 х 145 х 370)

Масса моноблока, кг (не более)

15

Телеуправление и телесигнализация, канал служебной связи

Имеется

Протяженность линии связи, км

45

Диапазон рабочих температур станции, °С

-30...+50

Диапазон рабочих температур приемо-передающего антенного блока, °С

-50...+65

Ветропрочность приемо-передающего антенного блока, м/с

50



Станции по желанию заказчика комплектуются следующими типами низкочастотных окончаний:

модем МД2ТЧ - канал тональной частоты (ТЧ) с ИКМ-преобразованием на скорости передачи 64 кбит/с (ИКМ-64) или адаптивным ИКМ-преобразованием на скоростях 32 и 16 кбит/с (АДИКМ-32 и АДИКМ-16). Применяется в качестве соединительной линии (СЛ) между АТС с двух- и четырехпроводными окончаниями;

модемы МД2АВ и МД2АИ - канал ТЧ, используемый в качестве радиоудлинителя абонентской линии (АЛ) АТС. Используется в канале ТЧ ИКМ- 64 или АДИКМ-32, или АДИКМ-16;

модем МДЦИ - основной цифровой канал (ОЦК). Стык сонаправленный или противонаправленный в соответствии с ГОСТ 26886. Скорость передачи 64 кбит/с;

модем МДС - асинхронный цифровой канал передачи данных со скоростью от 110 бит/с до 115,2 кбит/с по одному из интерфейсов сопряжения с аппаратурой передачи данных (АПД) RS232C, RS422, или RS485.

модем МДС - канал Ethernet 10BASE-T. Удовлетворяет требованиям стандарта IEEE 802.3 в части сопряжения со стандартным оборудованием сети Ethernet. Скорость передачи сигнала 64 или 128, или 192 кбит/с.

Изменение конфигурации аппаратуры каналообразования и скорости передачи данных осуществляется оператором связи с передней панели радиорелейной станции или с ПК (при дистанционном управлении).

Выбор типа и количества НЧ-окончаний осуществляется при заказе станции.

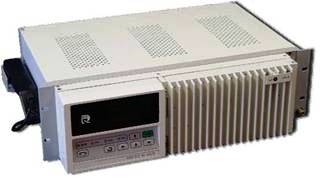

Фото №1. Моноблок приемопередатчика ЦРРС «Малютка-Ц»

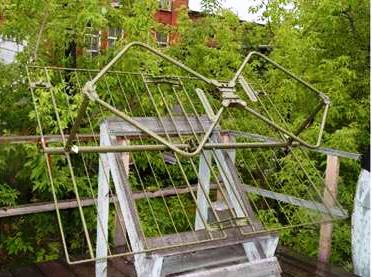

Фото №2. Антенна направленная





Цифровая радиорелейная станция «Азид-ЧС»



Назначение



Станция предназначена для передачи данных (цифровой информации) с групповой скоростью 512 кбит/с в условиях неблагоприятной помеховой обстановке.

Используется для работы:

в составе стационарных и передвижных узлов связи;

соединительных линий между АТС на местных сетях связи общего пользования;

абонентских линий (в качестве радиоудлинителя телефонных линий) на пригородных и сельских сетях связи;

производственно-технологической связи различного назначения на трубопроводах, транспорте, энергосистемах, ответвлений от связных магистралей и т.п.;

зоновых сетей;

привязки различных устройств управления (сигнализация, компьютерные сети и т.д);

резервирование проводных линий связи



Отличительные особенности станции



ЦРРС «Азид-ЧС» разработана и изготовлена по стандартам, приближенным к военным требованиям, что играет немаловажную роль при организации связи на стратегически важных объектах, в условиях чрезвычайных стуаций.

Приемопередатчик ЦРРС «Азид-ЧС» выполнен в виде моноблока, размещаемого в станционных помещениях. Это облегчает обслуживание радиорелейного оборудования. Предусмотрена возможность замены субблоков, входящих в состав моноблока радиорелейной станции.

Конструкция ЦРРС «Азид-ЧС» позволяет использовать ее на подвижной базе и менее чувствительна к вибрации и ударным нагрузкам чем традиционная конструкция «евромеханика» с вертикальным расположением платы нижнего блока ЦРРС.



Тактико-технические характеристики ЦРРС «Азид-ЧС»



Диапазоны рабочих частот, МГ ц

394.410; 434.450

Шаг сетки частот, МГ ц

0,93

Вид модуляции

QPSK

Мощность передатчика, Вт (норма./пониж.)

10/2

Чувствительность приемника, дБ Вт

-130

Групповая скорость передачи информации (включая КСС и ТУ-ТС), кбит/с

512

Скорость передачи информации по стыку Ethernet, кбит/с

384

Наличие телефонных каналов (32 кбит/с на каждый канал)

2 (возможно увеличение числа ТЧ каналов за счет снижения скорости в канале Ethernet )

Потребляемая мощность, Вт (не более)

100

Дальность связи, км

до 45

Габариты моноблока (ШхВхГ), мм

3U, 19” конструктив 482 х 145 х 370

Масса моноблока, кг (не более)

15

Диапазон рабочих температур станции, °С

-30.+50

Диапазон рабочих температур приемо­передающего антенного блока, °С

-50.+65

Ветропрочность приемо-передающего антенного блока, м/с

50

Параметры электромагнитной совместимости, дБ

по интермодуляции 3-го порядка

по побочным каналам приема

по зеркальному каналу

по блокированию

по входному сигналу





65

75

90

80

80



В моноблок приемопередатчика возможно установить до пяти различных типов модемов, что позволяет организовать связь по каналам следующих типов:

канал ТЧ с ИКМ (АДИКМ)-преобразованием со скоростью 64, 32 и 16 кбит/с на один канал (в дальнейшем обозначены соответственно ИКМ-64, АДИКМ- 32 и АДИКМ-16). Канал может быть использован в качестве соединительной линии (СЛ) между АТС или абонентской линии (АЛ) АТС. Обеспечивается модемами МД2ТЧ (для СЛ АТС), МД2АВ и МД2АИ (для АЛ АТС) по два канала на один модем ;

основной цифровой канал (ОЦК), удовлетворяющий требованиям ГОСТ 26886-86. Имеет сонаправленный и противонаправленный стыки. Стык оперативно выбирается с передней панели аппаратуры. Скорость передачи сигнала 64 кбит/с. Обеспечивается модемом МДЦИ;

асинхронный канал передачи данных с использованием одного из интерфейсов RS-232C, RS422 и RS485. Скорость передачи сигнала от 110 бит/с до

кбит/с из стандартного ряда скоростей. Обеспечивается модемом МДС;

канал передачи данных в локальной сети Ethernet. Скорость передачи сигнала 64, 128, 192, 256, 320, 384 кбит/с . Обеспечивается модемом МДС.

Выбор типа и количества каналов осуществляется при заказе станции.

В ЦРРС «Азид-ЧС» оперативное управление и контроль осуществляются с передней панели аппаратуры или дистанционно с персонального компьютера.

В станции с передней панели или с ПК обеспечивается:

установка рабочих частот (волн) передачи-приема;

установка режимов работы - рабочего, дежурного приема, номинальной или пониженной мощности передатчика;

конфигурация аппаратуры каналообразования (модемов), скорости передачи данных;

непрерывный контроль основных параметров - уровня выходной мощности передатчика, КСВ антенно-фидерного тракта, уровня сигнала на входе приемника, параметров связи в рабочем режиме;

отображение результатов контроля на индикаторе или мониторе ПК;

передача по РРЛ и отображение на индикаторе (мониторе ПК) до пяти сигналов аварии типа: «пожар», «несанкционированное открытие дверей» и т.п.;

передача общего или индивидуального вызова абонентам служебной связи, обеспечение речевой связи.

По желанию заказчика ЦРРС «Азид-ЧС» комплектуется выпрямителем, источником гарантированного автономного питания, мачтой, устройством дистанционного ориентирования антенн.



Фото №1. Моноблок приемопередатчика ЦРРС «Азид-ЧС»



Фото № 2. Антенна направленная

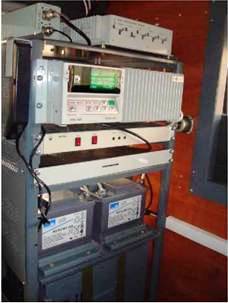

Фото №3. Вариант размещения ЦРРС «Азид-ЧС» в 19” стойке на передвижном узле связи



Цифровая радиорелейная станция «Азид-5ЦМ»



Назначение



Станция предназначена для передачи данных (цифровой информации) по стыку Ethernetсо скоростью 2048 кбит/с. или по рекомендации ITU-T G.703

Используется в основном для организации:

соединительных линий между АТС на местных сетях связи общего пользования;

абонентских линий (в качестве радиоудлинителя телефонных линий) на пригородных и сельских сетях связи;

производственно-технологической связи различного назначения на трубопроводах, транспорте, энергосистемах, ответвлений от связных магистралей и т.п.;

зоновых сетей;

привязки различных устройств управления (сигнализация, компьютерные

сети и т.д);

резервирование проводных линий связи



Отличительные особенности станции



ЦРРС «Азид-5ЦМ» разработана и изготовлена по стандартам, приближенным к военным требованиям, что играет немаловажную роль при организации связи на стратегически важных объектах.

Приемопередатчик ЦРРС «Азид-5ЦМ» выполнен в виде моноблока, размещаемого в станционных помещениях. Это облегчает обслуживание радиорелейного оборудования. Предусмотрена возможность замены субблоков, входящих в состав моноблока радиорелейной станции.

Конструкция ЦРРС «Азид-5ЦМ» позволяет использовать ее на подвижной базе и менее чувствительна к вибрации и ударным нагрузкам чем традиционная конструкция «евромеханика» с вертикальным расположением платы нижнего блока ЦРРС.



Технические характеристики

Без резерва

С резервом

Диапазоны рабочих частот, МГ ц

394.410; 434.450

394.410; 434.450

Шаг сетки частот, МГ ц

0,93

0,93

Вид модуляции

QPSK

QPSK

Мощность передатчика, Вт

10

10

Чувствительность приемника, дБ Вт

-129 Е1

-129 Е1

Скорость передачи информации, кбит/с

2048

2048

Потребляемая мощность, Вт (не более)

100

220

Габариты моноблока

(ширина, высота, глубина), мм

3U, 19” конструктив

482 х 145 х 370

3U, 19” конструктив

482 х 145 х 370

Масса моноблока, кг (не более)

15

15

Количество моноблоков станции

оконечной - 1

  промежуточной - 2

оконечной - 3

 промежуточной - 6

Телеуправление и телесигнализация, канал служебной связи

Имеется

Имеется

Возможности по резервированию

-

Имеется (автоматическое переключение)

Дальность связи, км

400 (11 переприемов)

1 интервал - не менее 40

400 (11 переприемов)

1 интервал - не менее 40

Диапазон рабочих температур станции, °С

-30.+50

-30.+50

Диапазон рабочих температур приемо­передающего антенного блока , °С

-50.+65

-50.+65

Ветропрочность приемо-передающего антенного блока, м/с

50

50

Параметры электромагнитной совместимости, дБ

- по интермодуляции 3-го порядка

- по побочным каналам приема

- по зеркальному каналу

- по блокированию

- по входному сигналу



60

70

80

70

80



60

70

80

70

80



Состав базового комплекта станции



  • Статив 19’’ – 1 шт.
  • Моноблок приемопередатчика (3U, 19” конструктив) - 1 шт.
  • Направленная антенна - 1 шт.
  • Фидер
  • ЗИП-О
  • Комплект технической документации
  • Упаковка



В ЦРРС «Азид-5ЦМ» оперативное управление и контроль осуществляются с передней панели аппаратуры.

В станции с передней панели обеспечивается:

  • установка рабочих частот (волн) передачи-приема;
  • установка режимов работы - рабочего, дежурного приема, номинальной или пониженной мощности передатчика;
  • непрерывный контроль основных параметров - уровня выходной мощности передатчика, КСВ антенно-фидерного тракта, уровня сигнала на входе приемника, параметров связи в рабочем режиме;
  • отображение результатов контроля на индикаторе или мониторе ПК;
  • передача по РРЛ и отображение на индикаторе (мониторе ПК) до пяти сигналов аварии типа: «пожар», «несанкционированное открытие дверей» и т.п.;
  • передача общего или индивидуального вызова абонентам служебной связи, обеспечение речевой связи.

По желанию заказчика ЦРРС «Азид-5ЦМ» комплектуется выпрямителем, источником гарантированного автономного питания, мачтой, мультиплексором МП/D, который обеспечивает следующие НЧ окончания: основной цифровой канал (ОЦК), каналы тональной частоты (ТЧ), С1-И, RS-232, RS-485, АК, СК и другим дополнительным оборудованием.



Фото №1. Моноблок приемопередатчика ЦРРС «Азид-5ЦМ»



Фото №2. Антенна направленная





Фото №3. ЦРРС «Азид-5ЦМ» в 19” стойке на узле связи
