Малоканальные цифровые РРС МИК-РЛ400Р

   Новое поколение ЦРРС диапазона 400 МГц МИК-РЛ400Р предоставляет пользователю повышенную пропускную способность - до 8 Мбит/с, увеличенную энергетику радиолинии, возможность передачи комбинированного трафика TDM+Ethernet и широкий набор функциональных возможностей для работы на протяженных и/или полузакрытых трассах.

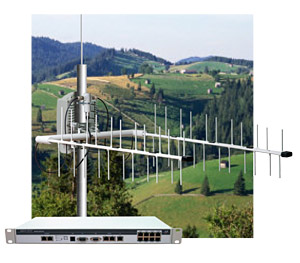

   Конструктивно аппаратура цифровой РРС «МИК-РЛ400Р» выполнена в раздельном исполнении:

- выносное оборудование (ODU);

- антенные и приёмопередающие устройства;

- внутреннее оборудование (IDU);

- модуль доступа, источники питания.

Отличительные особенности:

• изменяемая пропускная способность 2…8 Мбит/с;
• полезная нагрузка: до 4хЕ1/ Ethernet при модуляции QAM64;
• совместная передача TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности;
• встроенный коммутатор с возможностью разветвления и переназначения трафика;
• автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
• дополнительные каналы с цифровыми и аналоговыми интерфейсами (дополнительный модуль МД-Е1);
• цифровой канал служебной связи с селективным вызовом;
• входы/выходы внешних сигнальных датчиков и исполнительных устройств;
• система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
• встроенные средства тестирования и контроля параметров оборудования;
• ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.

   По системе управления малоканальные и среднескоростные РРС «МИК-РЛ» полностью совместимы. Это позволяет строить на аппаратуре «МИК-РЛ400Р» ответвления от среднескоростных РРЛ «МИК-РЛ» и включать их в единую систему дистанционного контроля и управления.

Антенные устройства:

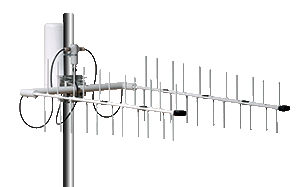

Антенные системы аппаратуры МИК-РЛ400Р выполняются в виде синфазных решёток на основе логопериодических или "Z" - образных излучателей.

Приёмопередающие устройства (ППУ)

    Приемо-передающие устройства (ППУ) ЦРРС МИК-РЛ400Р устанавливаются в непосредственной близости от антенны. ППУ имеет универсальный цифровой модем с программно переключаемыми видами модуляции QPSK / 8QAM / 16QAM / 32QAM / 64QAM. Соединение ППУ с модулем доступа, в зависимости от варианта исполнения, возможно двумя способами:

1. один симметричный кабель, по которому передаются цифровые потоки, сигналы телеметрии и подается питание на ППУ;

2. один оптический кабель, по которому передаются цифровые потоки и сигналы телеметрии + один электрический кабель по которому подается питание на ППУ.
Выход ППУ - коаксиальный разъем. Антенные устройства аналогичны применяемым в аппаратуре МИК-РЛ400М.

Модуль доступа МД1-1РУ
Модуль доступа МД1-1PУ выполняет функции мультиплексирования основного и дополнительного трафика, контроля и управления, резервирования, обеспечивает подачу питания ППУ. МД1-1РУ обеспечивает передачу трафика Ethernet, до 4 потоков Е1 (2 встроенных интерфейса Е1 и дополнительные интерфейсы Е1 в сменном блоке) или комбинированный трафик Ethernet + nхЕ1. Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.

Модуль выполнен в корпусе «Евромеханика» 19” высотой 1U.

Пользователем могут устанавливаться следующие сменные блоки:

блок БИ-16Е1-У
(интерфейсы 16хЕ1)

 блок БИ-Eth-У
(интерфейс 2хEthernet)

блок БС-02-У
(для сопряжения с системой ТУ-ТС
модулей доступа МД1-1)

блок БС-01-У
(электрический интерфейс МД-ППУ)

блок БС-01-О
 (оптический интерфейс МД-ППУ)

   Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера. Интерфейс канала служебной связи позволяет использовать обычный телефонный аппарат. Восьмиканальный интерфейс позволяет контролировать состояние и управлять внешними устройствами. Интерфейс CAN служит для присоединения к системе управления источников питания ИБЭП-220/48(60)-хх и мультиплексоров МД-Е1. Предусмотрено резервирование питания путём подключения к двум независимым источникам. Предусмотрена возможность обновления ПО модуля через USB-порт.
