Малоканальные цифровые РРС МИК-РЛ150М

  Высокие технические параметры аппаратуры «МИК-РЛ150М» в сочетании со свойствами низкочастотных диапазонов радиоволн предоставляют широкие возможности применения:

•  организацию интервалов большой протяженности;
•  работу на полузакрытых трассах;
•  применение в мобильных комплексах для оперативной организации радиосетей;
•  развитие телекоммуникационной инфраструктуры в удалённых и труднодоступных районах с низкой плотностью населения;
•  телефонизацию сельской местности.

Широкая диаграмма направленности позволяет использовать простые антенные опоры. Скорость передачи 128/256 Кбит/с. Диапазон частот 150 МГц.


Цифровая РРС «МИК-РЛ150М» обладает широким набором функциональных возможностей:

• до 6 направлений связи из одного узла;
• встроенное каналообразование, сменные блоки с цифровыми и аналоговыми интерфейсами;
• cистема телеуправления и телесигнализации (ТУ-ТС) ЦРРЛ;
• до 15 СЛ / АЛ или до 16 каналов ТЧ в сочетании с каналами передачи данных;
• конфигурации 1+0 и 1+1 (каждое приемо-передающее устройство работает на свою антенну);
• автоматическое «тёплое» резервирование по критериям BER, уровня приёма и аппаратной аварии при работе стволов на одной паре частот;
• входы/выходы для подключения внешних сигнальных датчиков и исполнительных устройств;
• встроенные средства управления, тестирования и контроля параметров;
• дисплей и клавиатура для локального контроля и управления;
• ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.

   По системе управления малоканальные и среднескоростные РРС «МИК-РЛ» полностью совместимы. Это позволяет строить на аппаратуре «МИК-РЛ150М» ответвления от среднескоростных РРЛ «МИК-РЛ» и включать их в единую систему дистанционного контроля и управления.

Отличительные особенности:

• строительство интервалов большой протяженности (до 80 км);
• возможность работы на полузакрытых трассах;
• минимальная нагрузка на несущие конструкции мачт;
• помехоустойчивое кодирование для коррекции ошибок.

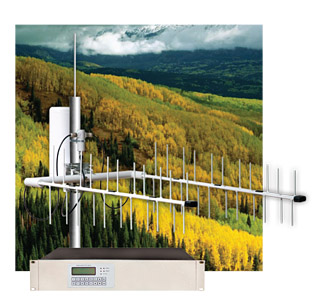

Конструктивно аппаратура цифровой РРС «МИК-РЛ150М» выполнена в раздельном исполнении:

• выносное оборудование (ODU) - антенные и приёмопередающие устройства;
• внутреннее оборудование (IDU) - модуль доступа, источники питания.

Антенные устройства

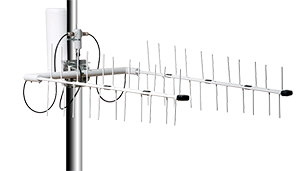

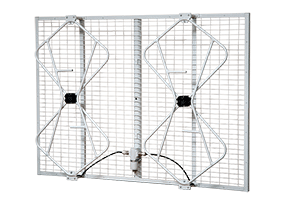

Антенные системы аппаратуры МИК-РЛ150М выполняются в виде синфазных решёток на основе логопериодических или "Z" - образных излучателей.

Приёмопередающие устройства (ППУ)

аппаратуры МИК-РЛ150М выполняются в виде выносных модулей, которые могут устанавливаться как внутри помещения, так и в непосредственной близости от антенны, что повышает энергетический потенциал радиолинии. Соединение ППУ с модулем доступа выполняется одним кабелем типа КСПП 1х4х1,2(0,9), представляющим собой две витые пары с волновым сопротивлением 120 Ом. По одному кабелю передаётся цифровой поток, сигналы телеметрии и подается питание на ППУ. Вид модуляции - QPSK, помехоустойчивое кодирование - Витерби-3/4.

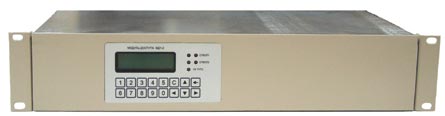

Модуль доступа МД1-2

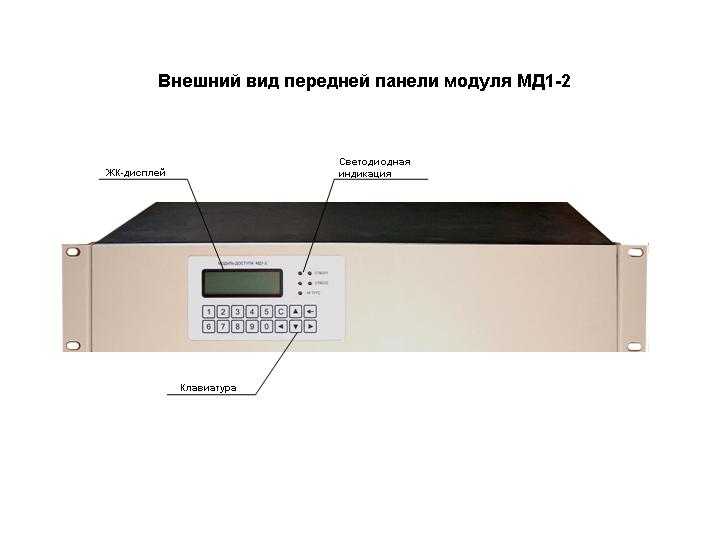

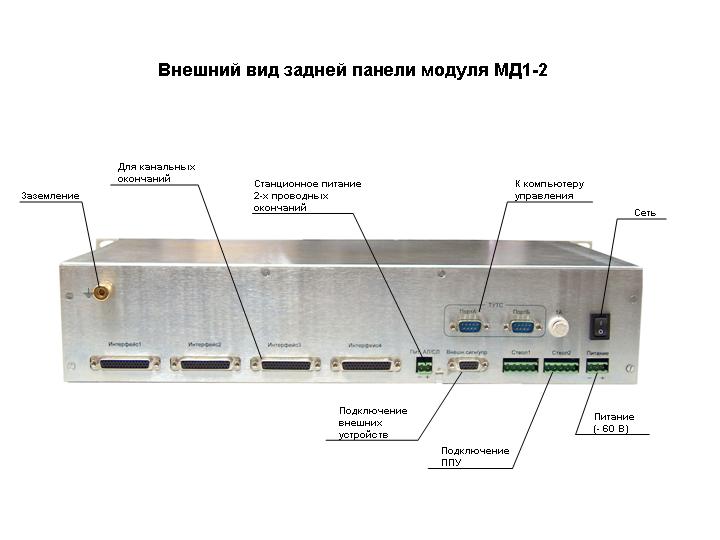

Модуль доступа первого уровня МД1-2, применяемый в ЦРРС МИК-РЛ150, имеет встроенный мультиплексор и 8 слотов для установки интерфейсных блоков (Рис.1), (Рис.2), отличающихся как скоростью кодирования, так и типом интерфейса. Общая пропускная способность до 256 кбит/с.

Варианты интерфейсов:
1. 4-х проводные телефонные окончания 4-w E&M / 2ВСК;
Т64-4 - до 4 каналов 64 кбит/с (кодирование - PCM);
Т32-4 - до 8 каналов 32 кбит/с (кодирование - ADPCM);
Т16-4 - до 15 каналов 16 кбит/с (кодирование - LD-CELP).
2. 2-х проводные телефонные окончания FXO (АТС), FXS (ТА):
Т64-2АТС, Т64-2ТФ - до 4 каналов 64 кбит/с (кодирование - PCM);
Т32-2АТС, Т32-2ТФ - до 8 каналов 32 кбит/с (кодирование - ADPCM);
Т16-2АТС, Т16-2ТФ - до 15 каналов 16 кбит/с (кодирование - LD-CELP).
3. Универсальный последовательный интерфейс УПИ-2: RS-232 (V.24/V.28), RS-422 (V.11), RS-485;

4. V.35;

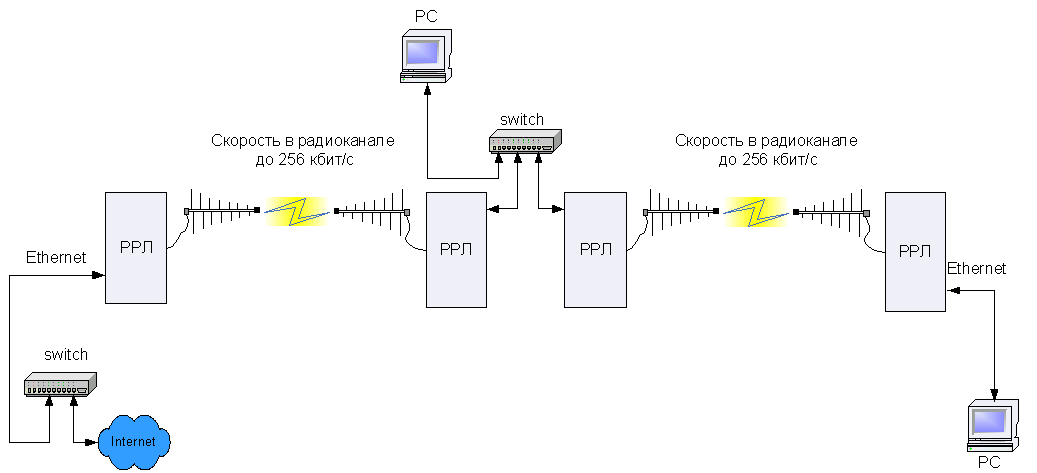

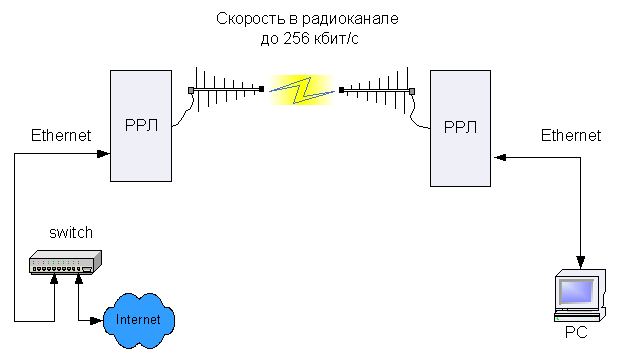

5. Ethernet-10ВТ. (Примеры использования Рис. 1, Рис.2)

Модуль МД1-2 выполнен в корпусе «Евромеханика» 19” высотой 2U.
Все каналы РРЛ - цифровые, благодаря чему возможно получение высокого качества каналов.
 В зависимости от видов кодирования (PCM, ADPCM, LD-CELP) возможна организация до 15 соединительных или абонентских линий или до 16 каналов ТЧ. Выделен канал для передачи сигнализации.

В зависимости от потребности оператора, в модуль доступа МД1-2 может устанавливаться до восьми 2х-канальных блоков.

Технические характеристики ЦРРС МИК-РЛ150М >>

Решение Государственной комиссии по частотам >>

Санитарно эпидемиологическое заключение >>

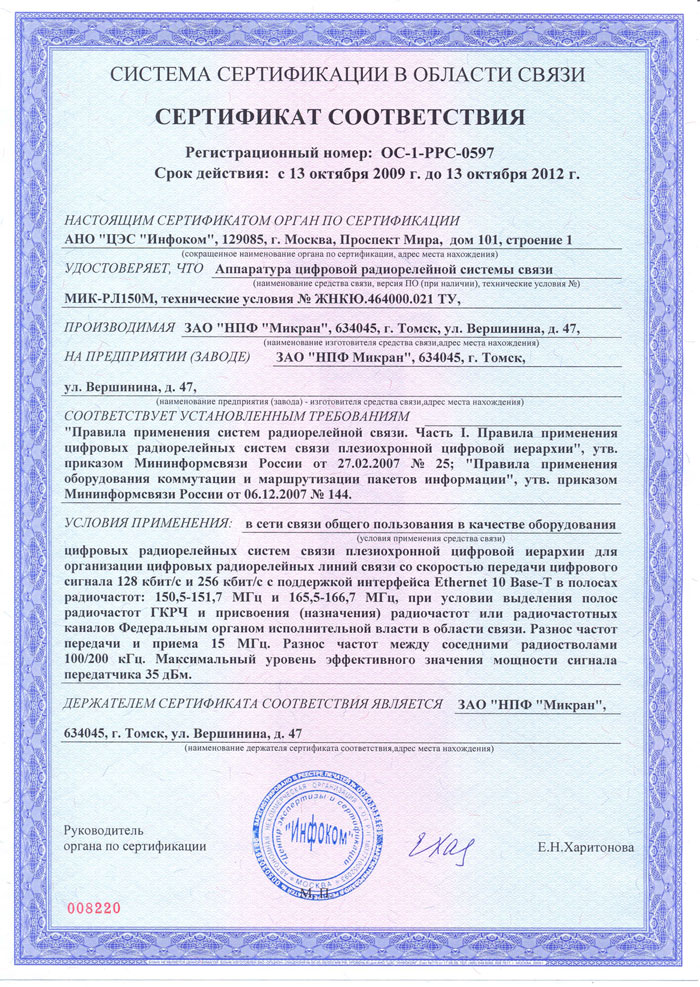

Сертификат соответствия на аппаратуру цифровых радиорелейных станций >>
