Малоканальные цифровые РРС МИК-РЛ400М

Высокие технические параметры аппаратуры «МИК-РЛ400М» в сочетании со свойствами низкочастотных диапазонов радиоволн предоставляют широкие возможности применения:

• организацию интервалов большой протяженности;

• работу на полузакрытых трассах;

• применение в мобильных комплексах для оперативной организации радиосетей;

• развитие телекоммуникационной инфраструктуры в удалённых и труднодоступных районах с низкой плотностью населения;

• телефонизацию сельской местности.

   Широкая диаграмма направленности позволяет использовать простые антенные опоры. Скорость передачи 2 Мбит/с. Диапазон частот 400 МГц.

Цифровая РРС «МИК-РЛ400М» обладает широким набором функциональных возможностей:

  • до 8 направлений связи из одного узла;
  • встроенный дополнительный канал с интерфейсом RS-232 / 422 / 485;
  • конфигурации 1+0 / 1+1 / 2+0 (каждый ППУ работает на свою антенну);
  • автоматическое резервирование стволов по критериям BER, уровня приёма и аппаратной аварии;
  • «тёплое» резервирование или «пространственное разнесение» при работе стволов на одной паре частот;
  • «горячее» резервирование при работе стволов на разных парах частот;
  • цифровой канал служебной связи с селективным вызовом;
  • система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
  • входы/выходы для подключения внешних сигнальных датчиков и исполнительных устройств;
  • встроенные средства управления, тестирования и контроля параметров;
  • ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.



   По системе управления малоканальные и среднескоростные РРС «МИК-РЛ» полностью совместимы. Это позволяет строить на аппаратуре «МИК-РЛ400М» ответвления от среднескоростных РРЛ «МИК-РЛ» и включать их в единую систему дистанционного контроля и управления.

Отличительные особенности:

  • строительство интервалов большой протяженности (до 80 км);
  • возможность работы на полузакрытых трассах;
  • минимальная нагрузка на несущие конструкции мачт;
  • помехоустойчивое кодирование для коррекции ошибок.

Конструктивно аппаратура цифровой РРС «МИК-РЛ400М» выполнена в раздельном исполнении:

  • выносное оборудование (ODU) - антенные и приёмопередающие устройства;
  • внутреннее оборудование (IDU) - модуль доступа, источники питания.

Антенные устройства

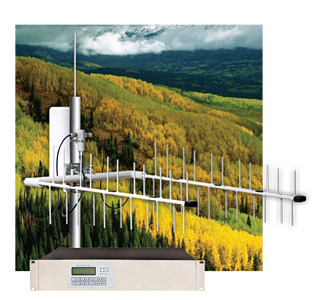

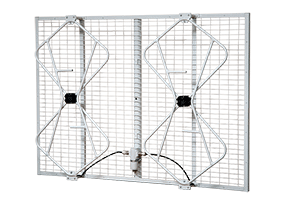

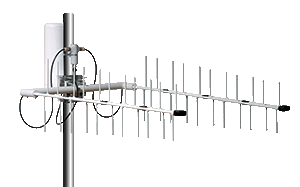

Антенные системы аппаратуры МИК-РЛ400М выполняются в виде синфазных решёток на основе логопериодических  или "Z" - образных излучателей.





Приёмопередающие устройства(ППУ)


Приёмопередающие устройства (ППУ) аппаратуры МИК-РЛ400М устанавливаются в непосредственной близости от антенны. Соединение ППУ с модулем доступа обеспечивает один симметричный кабель, по которому передаются цифровые потоки, сигналы телеметрии и подается питание.



Модуль доступа аппаратуры МИК-РЛ400М

   Модуль доступа МД1-1Р-В2, применяемый в ЦРРС МИК-РЛ400М, имеет встроенный канал служебной связи с селективным вызовом (2-х проводное окончание FXS) и дополнительный канал передачи данных 9,6 кбит/с. Модуль доступа МД1-1Р-В2 имеет модульную конструкцию и позволяет устанавливать дополнительные блоки:



  • блок интерфейса Ethernet для основного цифрового потока;
  • блок асинхронного интерфейса RS-232/422/485 для дополнительного канала;
  • блок сопряжения с системой ТУ-ТС модулей доступа МД1-1.



  Модуль МД1-1Р-В2 выполнен в корпусе «Евромеханика» 19” высотой 1U.

   В аппаратуре МИК-РЛ400М также применяется модуль доступа первого уровня МД1-1-В2, интерфейс основного цифрового потока - G.703 или Ethernet-10BT.  Модуль доступа МД1-1-В2 имеет встроенный канал служебной связи с селективным вызовом, позволяющий организовать в процессе эксплуатации переговоры между двумя любыми станциями сети. Для организации громкой связи имеется разъём для подключения внешней активной акустической системы. Вызов по служебной связи производится с помощью клавиатуры на модуле доступа.

Смотреть подроб нее >>



Мультиплексор-компрессор МК-Е1

   Применяется для передачи в потоке Е1 комбинированного трафика TDM+IP и обеспечивает оптимизацию пропускной способности за счёт компрессии голосового трафика в канальных интервалах потока E1 с одновременным мультиплексированием (инкапсуляцией) данных Ethernet. Степень компрессии голосового трафика выбирается из ряда 16/24/32/40 кбит/с. Скорость передачи данных Ethernet задаётся пользователем в диапазоне 24…1984 кбит/с в зависимости от числа канальных интервалов и степени сжатия голосового трафика, «0» КИ передаётся без компрессии, вариант использования «16» КИ задаётся пользователем. Мультиплексор МК-Е1 выполнен в компактном корпусе настольного исполнения.

Модуль МД1-2 выполнен в корпусе «Евромеханика» 19” высотой 2U.

Все каналы РРЛ – цифровые, благодаря чему возможно получение высокого качества каналов.

В зависимости от видов кодирования (PCM, ADPCM, LD-CELP) возможна организация до 15 соединительных или абонентских линий или до 16 каналов ТЧ. Выделен канал для передачи сигнализации.

В зависимости от потребности оператора, в модуль доступа МД1-2 может устанавливаться до восьми 2х-канальных блоков.

Руководство по настройке  MK-E1  >>



Технические характеристики цифровой РРС МИК-РЛ400М  >>

Решение Государственной комиссии по частотам  >>

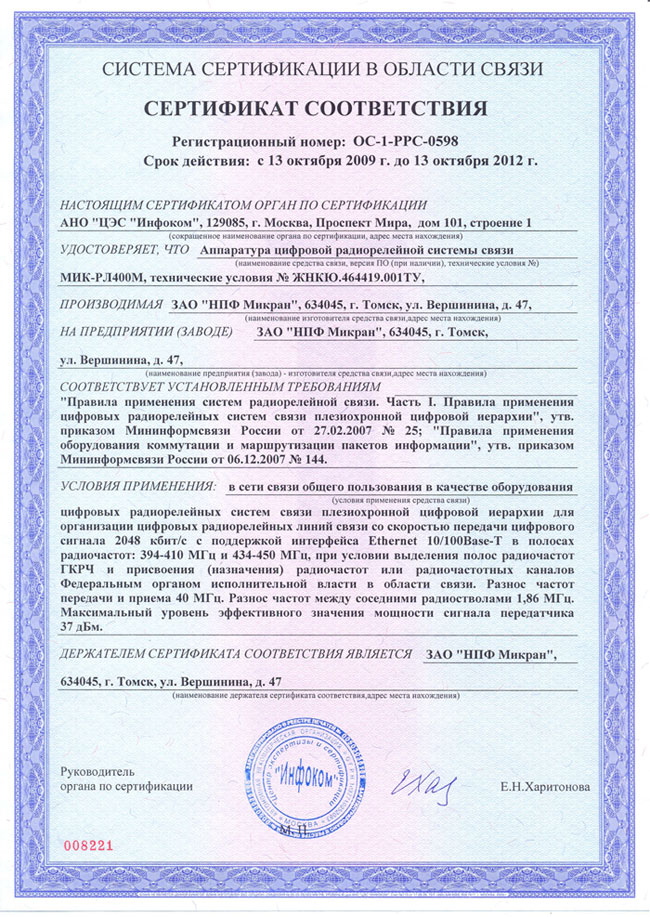

Сертификат соответствия на аппаратуру цифров ых радиорелейных станций  >>
