МД-Е1

Модуль доступа МД-Е1

МД-Е1 позволяет организовать транзит, ввод/вывод до 30 слотов ТЧ (по 64 кбит/с каждый) внутри потоков Е1 G.703 (2.048 Мбит/с) в направлениях «Запад» и «Восток».

МД-Е1 обеспечивает:
Ввод/вывод до 6 независимых каналов на станции.
Гибкое назначение скорости выделяемой каналу (от 0 до 30 слотов по 64кбит/с каждый).
Передачу данных соответствующих интерфейсам установленных канальных окончаний:
1. ПД-Т-41(4-х проводное канальное окончание для телефонного канала с сигнализацией E&M);
2. ПД-Т-21ТФ 2-х проводное окончание для подключения телефона;
3. ПД-Т-21АТС 2-х проводное окончание для подключения к АТС;
4. УПИ-31(Асинхронное окончание данных с интерфейсом RS-232 (V.24/V.28)/ RS-422/ RS-485);
5. УПИ-32(Асинхронное окончание многопользовательского канала последовательного доступа со стыком RS-232/ RS-422/ RS-485);
6. ПД-А-8023 Ethernet адаптер (10/100 Base-T, скорость до 30х64 Кбит/с).
Функционирование дистанционной системы телеуправления и телесигнализации радиорелейной линии произвольной топологии под управлением ПСО «МАСТЕР» (как в режиме совместного использования с МД1-1Р, так и самостоятельного).

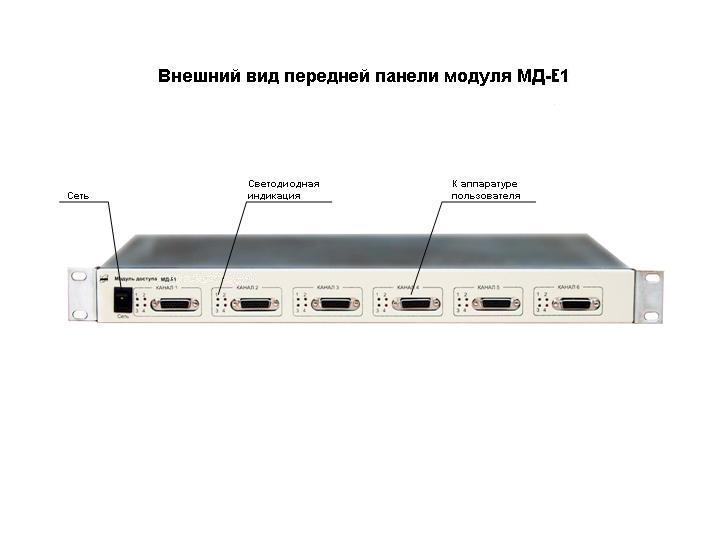

Конструктивно модуль МД-Е1 выполнен в корпусе «Евромеханика» 19” высотой 1U.(рис.1)

Модуль имеет два порта подключения по стыку Е1. В режиме «транзит» данные западного порта полностью поступают в восточный и наоборот. В режиме «ввод/вывод» указанные пользователем каналы занимаются под передачу данных соответствующим интерфейсным окончанием. Это позволяет использовать устройство даже в случаях частичной аренды потока Е1 пользователем в уже существующей сети. При отсутствии на одном из портов входного сигнала устройство автоматически переводится в режим первичного мультиплексора.

Модуль МД-Е1 имеет 6 физических интерфейсов для установки плат канальных окончаний. Порядок установки не имеет значения – коммутация каналов производится программным способом и может быть изменена в процессе эксплуатации. Благодаря автоматической идентификации типа канала упрощается смена блоков при модернизации и наращивании системы. Состав блоков произвольный и определяется пользователем в зависимости от решаемых задач. Дополнительные типы интерфейсных окончаний могут быть разработаны по желанию заказчика.

Устройство отличается простотой инсталляции и эксплуатации. Оно сочетает в себе компактность и малый вес при высоких эксплуатационным показателях. Модуль МД-Е1 снижает расходы, экономит место в стойке благодаря интеграции нескольких интерфейсных окончаний в одном компактном устройстве.
