Модуль доступа первого уровня МД1-1Р

• МД1-1Р позволяет организовать передачу трафика:
• До 18 потоков Е1 G.703 (2.048 Мбит/с);
• Канала Ethernet IEEE 802.3 10BASE-T/100BASE-TX;
• Дополнительного канала 64 Кбит/с (RS-232, RS-422, RS-485);
•  6 дополнительных каналов c общей пропускной способностью до 30х64 Кбит/с (при использовании дополнительного модуля МД-Е1).

МД1-1Р обеспечивает:
Подключение 2-х приемо-передающих устройств (ППУ) к одному модулю с полноценной системой резервирования. Автоматическое безобрывное резервирование и выбор лучшего ствола по критериям достоверности и аппаратной исправности (при конфигурации 1+1).
Выбор частот приемника и передатчика с помощью ПСО «Мастер».
Измерение коэффициента ошибок на интервале связи независимо по направлениям в соответствии с рекомендацией G.826.
Питание, измерение параметров и управление приёмопередатчиками.
Формирование аварийного сигнала для внешних устройств оповещения.
Функционирование дистанционной системы телеуправления и телесигнализации радиорелейной линии произвольной топологии под управлением ПСО «МАСТЕР».
Коммутацию потоков Е1, Ethernet и дополнительного канала по направлениям: радиоканал / транзит1 / транзит2 / ввод-вывод).
Управление пропускной способностью канала Ethernet c шагом, кратным скорости Е1 (2.048 Мбит/с), или с шагом 64 кбит/с (при подключении МД-Е1).
Полноценный транзит данных на ПРС (без применения интерфейсных окончаний) и УРС без применения дополнительного внешнего коммутатора (до 3-х станций).
Дополнительные низкоскоростные цифровые каналы для подключения систем внешней сигнализации и управления внешними устройствами (8 каналов).
Цифровой канал служебной связи с адресным вызовом (с использованием 2-х проводного окончания).
Автоматическую диагностику неисправностей в системе.
Резервирование первичного питания.
Смену программного обеспечения ПО всех узлов модуля через персональный компьютер при помощи порта USB.
Передачу данных и питания ППУ по одному кабелю.

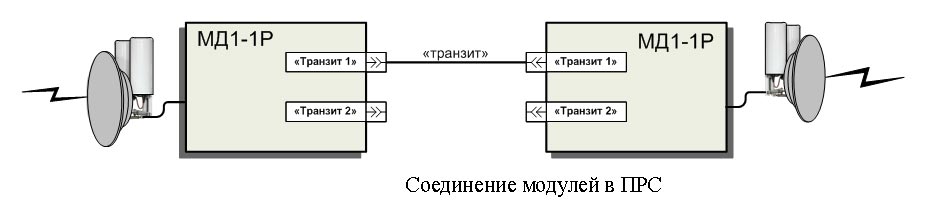

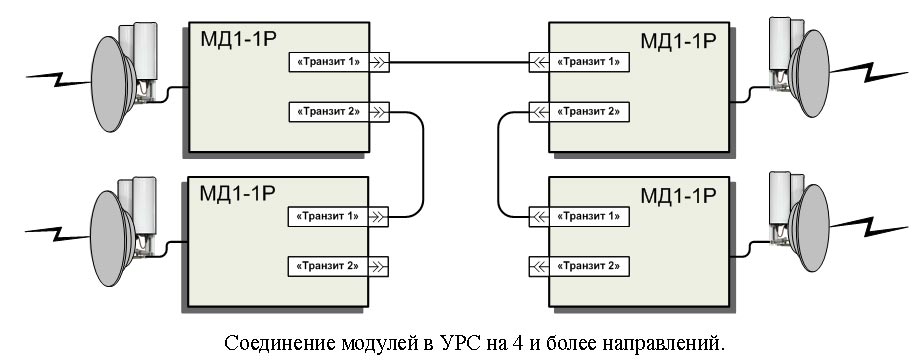

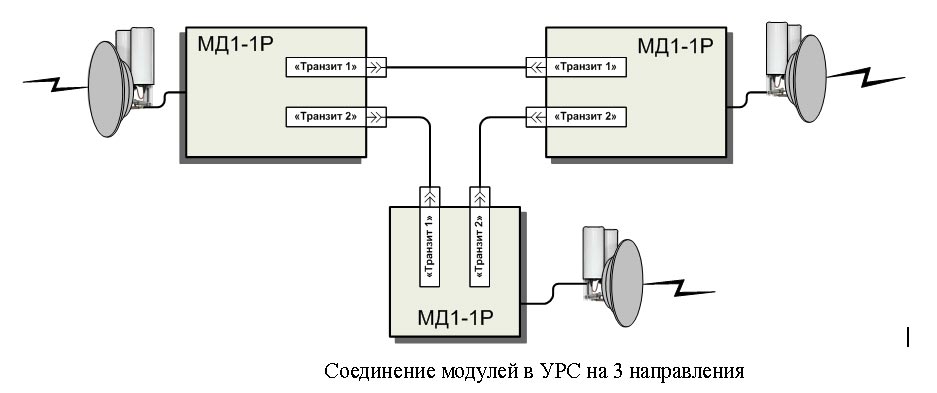

Модуль МД1-1Р имеет 2 встроенных интерфейса Е1 и 16 интерфейсов Е1 на сменном блоке. Два транзитных порта обеспечивают эффективное применение МД1-1Р для реализации промежуточных (рис1.) и узловых станций (рис.2, рис.3). Предусмотрена передача трафика потоков nхЕ1; Ethernet. Модульная конструкция изделия позволяет изменять конфигурацию и групповую скорость МД1-1P в условиях эксплуатации. Предусмотрена возможность обновления ПО модуля через USB-порт.

Стандартный 2-х проводной интерфейс канала служебной связи (FXS) позволяет использовать обычный телефонный аппарат. Возможен вывод состояния внешних сигнальных датчиков как на ПСО «МАСТЕР», так и на внешнюю охранную систему.
Предусмотрено резервирование питания путём подключения к двум независимым источникам. Интерфейс CAN служит для присоединения к МД1-1Р модулей МД-Е1, источников питания ИБЭП-220/48-хх и включения их в общую систему мониторинга и управления.

 Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера, ручная панель управления в МД1-1Р отсутствует.

В состав модуля МД1-1Р входят:
Несъемные блоки питания, управления и мультиплексирования, сопряжения с ППУ;
Сменный блок генераторов (задаёт скорость передачи);
Сменный блок Ethernet-10/100ВТ;
Один из сменных интерфейсных блоков 16хE1;
 Сменный блок дополнительного канала (RS-232/422/485)

Варианты конфигурации определяются групповой скоростью передачи РРС и требуемым набором интерфейсов.

Сменные модули:

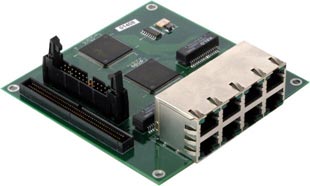

Блок интерфейса 16Е1 обеспечивает передачу трафика 16-ти потоков Е1 G.703 со скоростью 2.048 Мбит/с.

Блок интерфейса Ethernet осуществляет передачу трафика ETHERNET IEEE 802.3 10BASE-T/100BASE-TX, обеспечивает передачу данных Ethernet со скоростью от 64 кб/с до 36 Мбит/с.

Блок дополнительного канала поддерживает интерфейсы RS-232, RS-422 либо RS-485; скорость передачи составляет от 110 бит/с до 57.6 Кбит/с.
