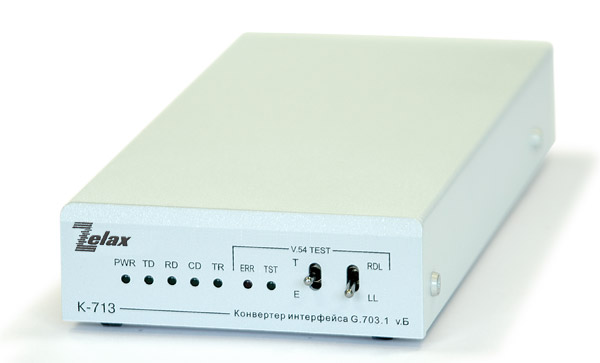

К-713Б

Конвертер интерфейсов G.703.1

Назначение:

Конвертер К-713Б предназначен для подключения аппаратуры со стандартными цифровыми интерфейсами к каналам E0 (64 кбит/с), реализованным по рекомендации G.703.1.

Варианты применения:

Преимущества:

• работает с каналами G.703.1 64 кбит/с;
• универсальный синхронно/асинхронный цифровой порт УПИ-2: V.35, RS-530, V.36, RS-449, X.21, RS-232 (V.24), V.10, V.11;
• встроенный BER-тестер;
• гарантия 5 лет.

Свойства, параметры:

Конвертер К-713Б оснащён портом УПИ-2 и обеспечивает полностью прозрачный цифровой синхронный или асинхронный канал.

Конвертер может в частности подключаться к плате ВС-61 корзины АЦО-11 аппаратуры ИКМ-30-4, плате ЦИ-64 аппаратуры ИКМ-15/30.

Конвертер может быть удален от ИКМ на расстояние до 500 метров при затухании кабеля до 3 Дб на частоте 32 кГц для противонаправленного стыка и до 3 Дб на частоте 128 кГц для сонаправленного стыка.

Встроенный синхронно-асинхронный преобразователь обеспечивает возможность связи асинхронных устройств (например, стандартных PC-совместимых компьютеров) через тракт ИКМ.

Местный и удалённый шлейфы с дистанционным включением с любого из конвертеров в сочетании с встроенным BER-тестером позволяют проверять работоспособность как собственно конвертера, так и сквозного канала через аппаратуру ИКМ.

 На плате конвертера размещены приемопередатчики всех перечисленных типов интерфейсов, которые выведены на один многоконтактный разъем. Для выбора типа интерфейса необходимо использовать соответствующий интерфейсный кабель.

Характеристики:

Порт G.703.1:

• интерфейс: G.703.1 64 кбит/с, ГОСТ 27767-88;
• стык: сонаправленный или противонаправленный;
• чувствительность приёмника: –3 дБ.

Порт УПИ-2:

• последовательный универсальный порт: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11;
• выбор интерфейса осуществляется подключением соответствующего кабеля;
• режим работы: синхронный или асинхронный, DCE;
• скорость передачи данных в синхронном режиме: 64 кбит/с;
• скорость передачи данных в асинхронном режиме: до 57,6 кбит/с;
• управление потоком данных: отсутствует.

Управление и контроль работы:

• при помощи микропереключателей;
• встроенный BER-тестер;
• возможность включения локальных и удалённых шлейфов;
• светодиодная аварийная индикация.

Питание:

• от сетевого адаптера ~220/~9 В;
• =20...72 В.

Конструктивное исполнение:

• металлический корпус 240x115x40 мм;
• без корпуса, для монтажа в конструктив Р-312.

Модификации:

Код заказа                                     Описание
К-713Б-AC9*        металлический корпус 240x115x40 мм, питание ~220 В
К-713Б-DC60       металлический корпус 240x115x40 мм, питание =20...72 В
К-713БК-AC9       для конструктива Р-312-AC, питание ~9 В
К-713БК-DC60    для конструктива Р-312-DC, питание =20...72 В
* — комплектуется сетевым адаптером ~220 В/~9 В
