Гибкий субпервичный мультиплексор
ГM-2-СП

Назначение:

Мультиплексор предназначен для передачи телефонных сигналов, сигналов телемеханики, асинхронного потока данных RS-232 и данных Ethernet через низкоскоростной синхронный канал или один/два канальный интервал потока Е1.

Варианты применения:

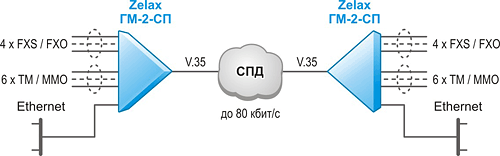

Организация до 4-х телефонных каналов и передача данных ТМ / ММО (RS-232) и Ethernet через низкоскоростной канал связи с интерфейсом V.35

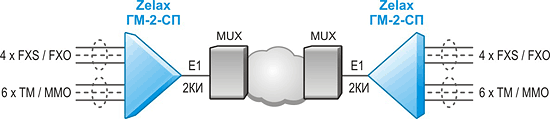

Организация до 4-х телефонных каналов и передача данных ТМ / ММО (RS-232) через 2 канальных интервала потока E1

Преимущества:

эффективное использование пропускной способности низкоскоростного канала с возможностью динамической адаптации скорости к качеству канала;
сжатие голосовых каналов при сохранении качества голоса и прозрачной передачи сигнализации АДАСЭ;
гарантия 5 лет.

Свойства, параметры:

Мультиплексор обеспечивает одновременную передачу данных 11 пользовательских интерфейсов:
4 телефонных канала или четырёхпроводных канала ТЧ;
6 каналов сигналов телемеханики и асинхронной передачи данных;
1 канал Ethernet.
через низкоскоростной синхронный канал со скоростью до 80 кбит/с или один/два канальный интервал потока Е1.

Небольшой служебный трафик, минимальная сквозная задержка и гибкое распределение пропускной способности вместе с компрессией речи обеспечивают высокое качество услуг при максимальном использовании имеющейся пропускной способности. Кроме того, мультиплексор в соответствии с информацией, получаемой от модема М-АСП-ПГ-ЛЭП или другого оборудования, обеспечивает адаптацию по скорости передачи суммарного потока в зависимости от соотношения сигнал/помеха в линии связи с реализацией выбранных пользователем приоритетов по каналам различного назначения (телефон, ТМ, ММО, Ethernet).

 Мультиплексор ГМ-2-СП совместно с модемом М-АСП-ПГ-ЛЭП, образует комплекс К-ЛЭП для передачи в цифровой форме речевых сигналов, передачи данных, сигналов телемеханики и межмашинного обмена в ведомственных сетях. Мультиплексор также может использоваться совместно с другими устройствами передачи данных по каналам связи.

Характеристики:

Линейный порт УПИ-2:
поддерживаемые типы интерфейсов: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11);
выбор типа интерфейса осуществляется подключением соответствующего кабеля;
режим работы: синхронный, DTE;
скорость передачи:
ГМ-2-СП — 16, 32, 48, 64 и 80 кбит/с;
ГМ-2-СП-1 — 9.6, 14.4, 16.8, 19.2 и 24 кбит/с.

Линейный порт E1 (на дополнительном модуле):
интерфейс: G.703 2048 кбит/с, ГОСТ 27767-88;
цикловая структура: G.704;
линейное кодирование: HDB3;
чувствительность приемника: –43 дБ.

Порты ТМ/ММО:
количество портов: 6;
режим работы ТМ или ММО выбирается программно для каждого порта;
интерфейс RS-232;
скорости передачи в режиме ТМ: 100, 200, 300, 600, 1200 и 9600 бит/с;
скорости передачи в режиме ММО: 2400, 4800, 9600 и 19200 Бод.

Порты FXS/FXO (на дополнительном модуле):
количество портов: 4;
способ набора номера: импульсный и тональный;
встроенный эхокомпенсатор;
поддержка режима FXS-FXS с возможностью генерации сигналов «КПВ» и «Занято»;
длина абонентского шлейфа: свыше 3 км по ТПП-0,5.

Порты ТЧ (на дополнительном модуле):
количество портов: 4;
тип портов: четырёхпроводный;
поддержка двухчастотной сигнализации 1200/1600 Гц;
возможно подключение к аппаратуре АДАСЭ;
поддержка режима «прозрачной» передачи сигналов модема ТМ надтонального диапазона с сохранением речевого канала;
допустимые уровни входных сигналов –16...+5 дБ;
допустимые уровни выходных сигналов –13...+7 дБ.

Порт Ethernet (на дополнительном модуле):
интерфейс: 10Base-T/100Base-TX;
поддержка VLAN;
работа в режиме моста (bridge).

Дополнительные модули:
МПГ-Е1 — модуль с портом Е1;
МПГ-МБЕ — модуль с портом Ethernet 10Base-T;
МПГ-МБЕ100 — модуль с портом Ethernet 10/100Base-TX, VLAN;
М-1-4хFXS-1-2448-DС60 – модуль с четырьмя портами для подключения телефонных аппаратов;
М-1-4xFXO-СП – модуль с четырьмя портами для подключения к аналоговым портам АТС;
М-СП-4xТЧ – модуль с четырьмя четырёхпроводными портами ТЧ.

Управление и контроль работы:
с передней панели при помощи ЖКИ и клавиатуры;
с персонального компьютера через порт RS-232;
с удалённого мультиплексора ГМ-2-СП;
возможность обновления встроенного ПО;
возможность включения локальных и удаленных шлейфов;
светодиодная аварийная индикация .

Питание:
универсальное питание ~220 В, =20...72 В.

Конструктивное исполнение:

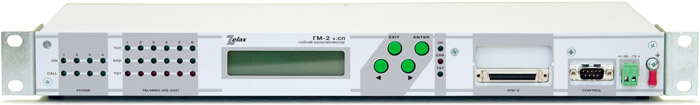

металлический корпус высотой 1U для монтажа в стойку 19".

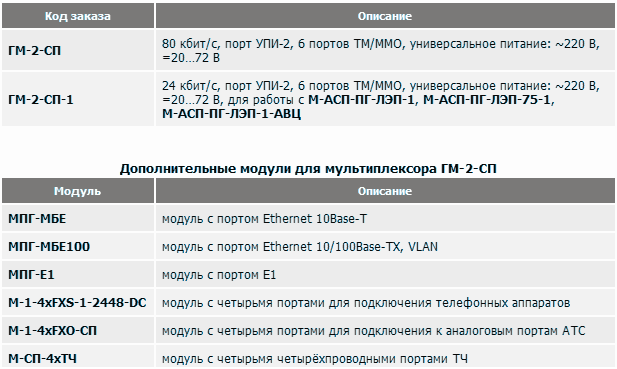

Модификации:

Документация и ПО:

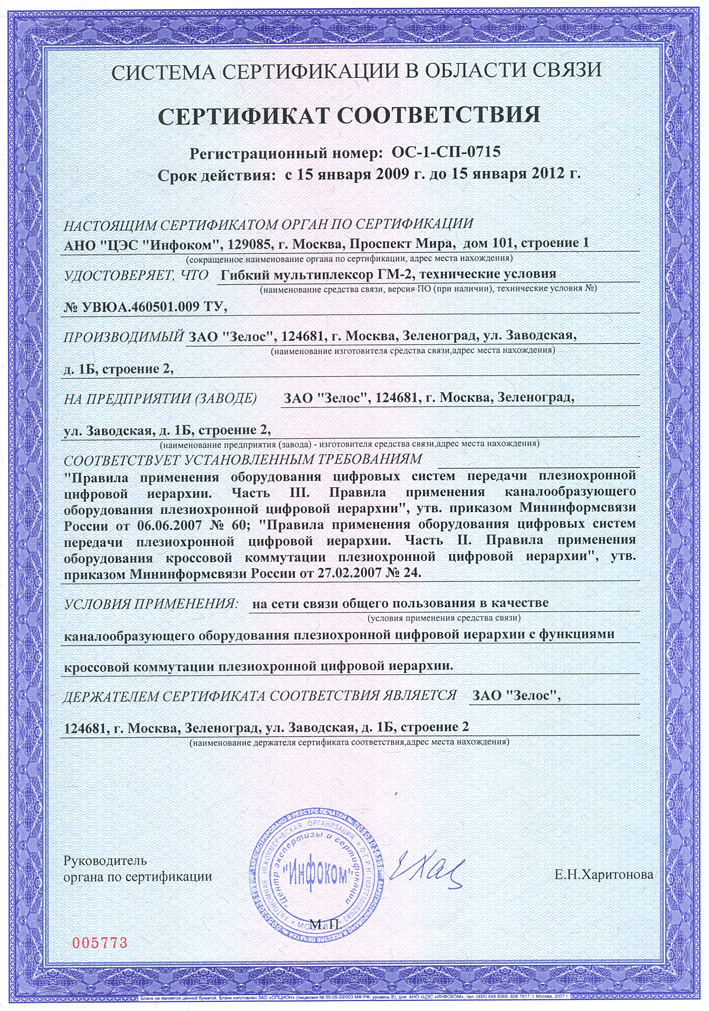

Cертификат соответствия для ГМ-2-СП No ОС-1-СП-0715 >>

Руководство пользователя для ГМ-2-СП >>

Руководство пользователя для ГМ-2-СП-1 >>
