ГМ-2-IMUX

ГМ-2-IMU

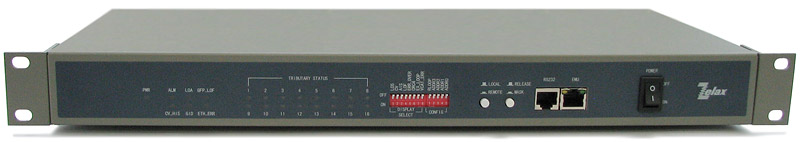

Инверсный мультиплексор



Назначение:

   Инверсный мультиплексор предназначен для объединения сегментов сети Ethernet через несколько каналов G.703/E1 на скорости до 31,5 Мбит/с.



Варианты применения:

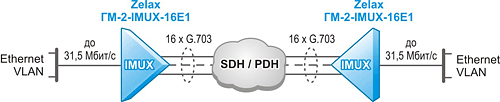

Организация высокоскоростного канала Ethernet через 16 каналов G.703

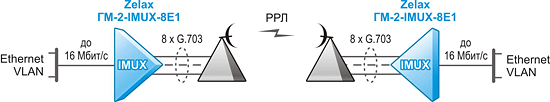

Организация высокоскоростного канала Ethernet через радиорелейные станции по восьми потокам G.703

Преимущества:

  • пропускная способность до 31,5 Мбит/с;
  • поддержка VLAN;
  • компенсация задержки между линиями до 220 мс;
  • управление по SNMP, Telnet или через управляющий порт;
  • встроенный управляемый коммутатор на 4 порта;
  • поддержка расширенных кадров Ethernet;
  • универсальное питание с резервированием;
  • гарантия 5 лет.

Свойства, параметры:
   Инверсный мультиплексор позволяет прозрачно передавать данные Ethernet по нескольким каналам G.703/E1, используя протокол GFP. При использовании 16 каналов G.703/E1 максимальная пропускная способность составит 31,5 Мбит/с.

   Инверсный мультиплексор компенсирует задержку между линиями до 220 мс, что позволяет объединять каналы с различными характеристиками.

   Передача данных между сегментами сети Ethernet может осуществляться как через транспортные сети SDH/PDH, так и через радиорелейные линии связи. В случае выхода из строя одного или нескольких каналов мультиплексор продолжит передачу данных по оставшимся каналам.

   Мультиплексор очень прост в управлении, благодаря чему при их установке и эксплуатации нет необходимости привлекать высококвалифицированных специалистов. Кроме того, большим количеством мультиплексоров помогает управлять специализированная система сетевого управления.

Характеристики:

Порт G.703/Е1:

  • количество портов: 4, 8 или 16 (в зависимости от модификации);
  • интерфейс G.703 2048 кбит/с;
  • линейное кодирования: HDB3;
  • чувствительность приемника: –12 дБ.


Порт Ethernet:

  • количество портов: 4 (встроенный управляемый коммутатор);
  • интерфейс: 10Base-T/100Base-TX;
  • режимы работы: access и trunk;
  • поддержка расширенных Ethernet-кадров: до 1916 байт (включая VLAN);
  • прозрачность для любых протоколов.


Управление и контроль работы:

  • с помощью микропереключателей;
  • с внешнего терминала через консольный порт RS-232;
  • посредством Telnet через дополнительный порт Ethernet;
  • по протоколу SNMP;
  • возможность включения локальных и удаленных шлейфов.
  •

Питание:

  • универсальное питание с резервированием ~220 В, =36...72 В.

Конструктивное исполнение:

  • металлический корпус высотой 1U для монтажа в 19” стойку.

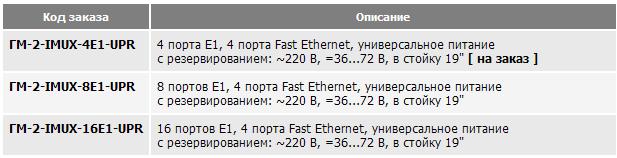

Модификации:

Документация:

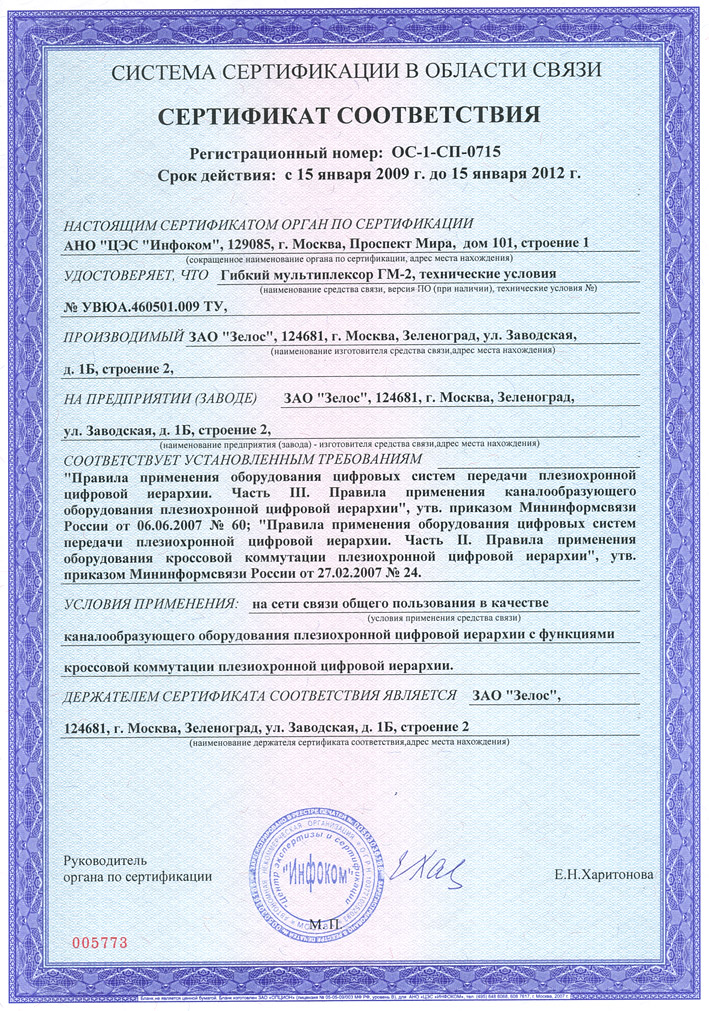

Сертификат соответствия No ОС-1-СП-0715 >>


Руководство пользователя >>


Руководство пользователя NMS >>
