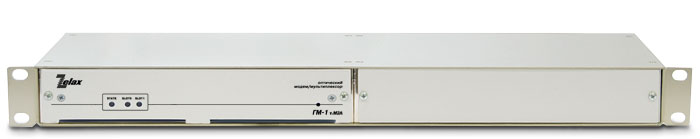

ГМ-1-М2А

оптический модем/мультиплексор

Назначение:

 Оптический модем/мультиплексор ГМ-1-М2А предназначен для одновременной передачи до трёх каналов G.703/E1 или V.35/RS-449/RS-530 со скоростью 2048 кбит/с по оптоволоконной линии на расстояние до 120 км.

Варианты применения:

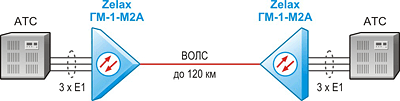

Объединение удалённых АТС по оптоволоконной линии

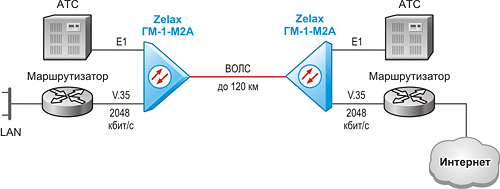

Вынос номерной ёмкости и подключение локальной сети удаленного офиса к Интернет
 по волоконно-оптической линии связи

Подключение маршрутизатора клиента к провайдеру
 с преобразованием интерфейсов V.35 — G.703

Преимущества:

• одновременная передача до трёх каналов G.703 или V.35 по оптоволоконной линии;
• дальность работы до 120 км по одному или двум оптическим волокнам;
• модульная конструкция позволяет оптимально выбирать количество и тип каналов связи;
• прозрачная передача потоков E1;
• поддержка линейного кода AMI на интерфейсах E1;
• возможность преобразования интерфейсов G.703 — V.35;
• встроенный BER-тестер;
• гарантия 5 лет.

Свойства, параметры:
Оптический модем/мультиплексор ГМ-1-М2А — простое решение для передачи трафика одного, двух или трёх каналов G.703/Е1 или V.35. Не смотря на минимальную стоимость, мультиплексор ГМ-1-М2А имеет модульную конструкцию, что позволяет выбирать количество и тип каналов связи в зависимости от потребностей пользователя.

Модем/мультиплексор ГМ-1-М2А обладает возможностью преобразования интерфейсов G.703–V.35, что позволяет обходиться без дополнительных устройств — конвертеров.

Модем/мультиплексор ГМ-1-М2А может передавать как структурированные, так и неструктурированные потоки E1. Приёмники портов G.703/E1 имеют чувствительность –43 дБ, что позволяет подключать линии длиной до 2 км.

Сигналы каждого канала мультиплексоры передают независимо, поэтому синхронизация в каждом из каналов может быть независимая, не связанная с синхронизацией остальных каналов.

Модемы/мультиплексоры ГМ-1-М2А очень просты в управлении. Для их установки и эксплуатации не требуется обращение к высококвалифицированным специалистам. При решении большинства задач не требуется начальная настройка мультиплексоров, достаточно подключить кабели и подать напряжение питания.

Состояние мультиплексора отображается с помощью светодиодных индикаторов. Управление и контроль состояния локального мультиплексора осуществляется через терминальный порт, а удалённого — по оптоволоконному каналу.

Диагностика мультиплексоров упрощается за счёт наличия возможности включения тестовых шлейфов на портах и использования встроенного BER-тестера в каналах E1 и V.35.

Характеристики:

Дополнительные интерфейсные модули:
MIM-G703 — модуль с портом G.703/E1;
MIME-2xG703 — модуль с двумя портами G.703/E1;
MIM-UPI2 — модуль с портом УПИ-2;
MIM-UPI3 — модуль с портом УПИ-3;
MIME-2xUPI3 — модуль с двумя портами УПИ-3.
Смотреть подробнее >>

Порты G.703/E1:

• количество портов: 1...3;
• интерфейс: G.703 2048 кбит/с;
• цикловая структура: произвольная;
• линейное кодирование: HDB3/AMI;
• чувствительность приемника: –43 дБ.

Порты УПИ-2:

• количество портов: 1 или 2;
• универсальный порт DCE: V.35, RS-449, RS-530;
• выбор интерфейса осуществляется подключением соответствующего кабеля;
• режим работы: синхронный;
• скорость передачи данных: 2048 кбит/с.

Порты УПИ-3:

• количество портов: 1...3;
• универсальный порт DCE: V.35, RS-449, RS-530;
• выбор интерфейса осуществляется подключением соответствующего кабеля;
• режим работы: синхронный;
• скорость передачи данных: 2048 кбит/с;
• разъем: SS26 (аналог «Smart Serial»).

Оптический порт:

• стык: G.955;
• скорость передачи: 8448 кбит/с;
• цикловая структура: G.742;
• линейное кодирование: CMI;
• тип оптического кабеля: SM;
• количество оптических волокон: 1 или 2;
• максимальная дальность передачи: до 120 км.

Управление и контроль работы:

• с внешнего терминала через консольный асинхронный порт RS-232;
• возможность обновления встроенного ПО через консольный порт;
• встроенный BER-тестер;
• возможность включения локальных и удаленных шлейфов;
• светодиодная аварийная сигнализация.

Питание:
от сетевого адаптера ~220/~9 В;
~220 В;
=20...72 В.

Конструктивное исполнение:
пластмассовый корпус 226x166x45 мм;
металлический корпус высотой 1U для монтажа в стойку 19";
без корпуса, для монтажа в конструктив Р-12;
без корпуса, для монтажа в конструктив Р-510.

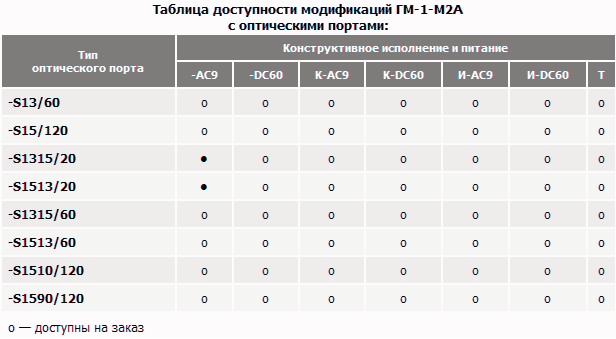

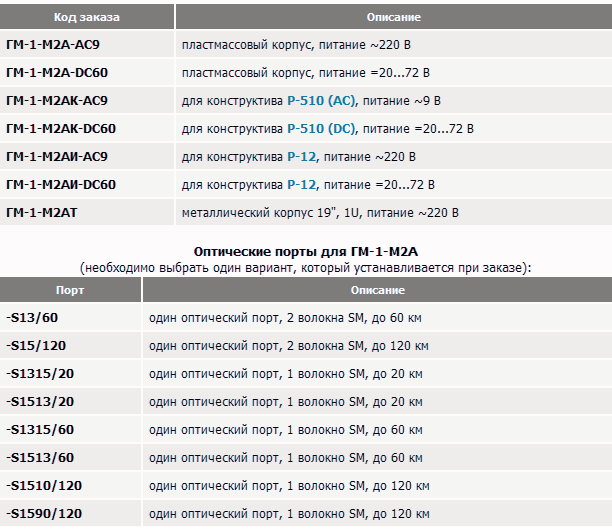

Модификации:

Документация:

Руководство пользователя для ГМ-1-М2А >>

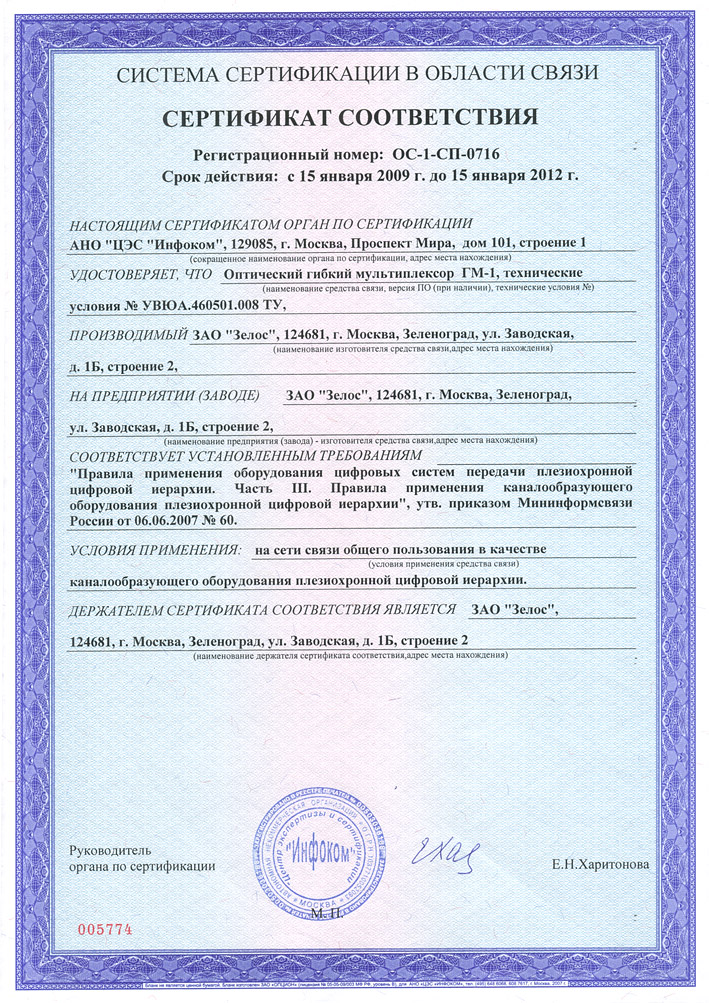

Сертификат соответствия No ОС-1-СП-0716 >>
