Высокоскоростные ЦРРС МИК-РЛ4...6С, МИК-РЛ7...15С

   Цифровые радиорелейные станции «МИК-РЛ4...6С» и «МИК-РЛ7...15С» - предназначены для организации высокоскоростных радиорелейных линий связи с повышенными требованиями к устойчивости. Аппаратура работает в диапазоне частот от 4 до 15 ГГц со скоростью передачи информации в одном стволе 155,52 Мбит/с. и позволяет совместно передавать как SDH трафик, так и трафик PDH + Ethernet с возможностью гибкого перераспределения пропускной способности.

Отличительные способности:

• полезная нагрузка STM-1 / 72xE1 + Ethernet;
• приемники канала пространственного разнесения для повышения достоверности принимаемой информации;
• модульная конструкция;
• возможность построения промежуточной станции 1+1 с пространственным приемом на одном модуле доступа;
• сменные модули мультиплексора и интерфейсов;
• помехоустойчивое кодирование Витерби / Рида-Соломона;
• дополнительные каналы с цифровыми и аналоговыми интерфейсами (дополнительный модуль МД-Е1);
• автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
• цифровой канал служебной связи с селективным вызовом;
• система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
• входы/выходы внешних сигнальных датчиков и исполнительных устройств;
• встроенные средства тестирования и контроля параметров оборудования.

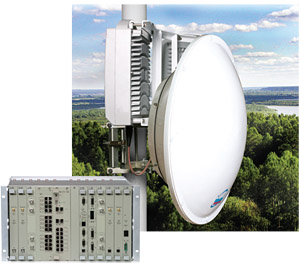

ЦРРС «МИК-РЛххС» выполнена в раздельном исполнении.

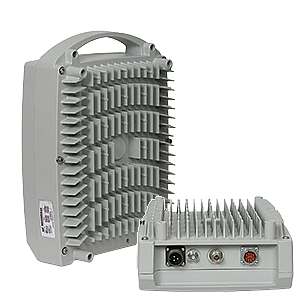

К выносному оборудованию (ODU) относятся приемопередающие устройства (ППУ) и приемные устройства (ПУ) канала пространственного разнесения, устанавливаемые непосредственно на антенных устройствах.

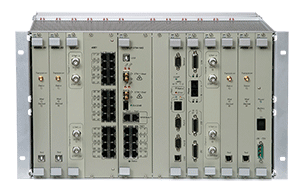

К внутреннему оборудованию (IDU) относится модуль доступа МДС-6, имеющий модульную конструкцию. МДС-6 выполнен в корпусе «Евромеханика» 19’ высотой 6U.

Для соединения МДС-6 с ППУ/ПУ используется один коаксиальный кабель, по которому передаются цифровые потоки, сигналы телеметрии и подается питание к ППУ/ПУ.

Модульная архитектура МДС-6 позволяет посредством изменения состава функциональных блоков реализовать различные варианты станций.

Полезная нагрузка ствола:
STM-1;
до 72хЕ1 + Ethernet
Ethernet 155 Мбит/с (интерфейс Gigabit Ethernet).

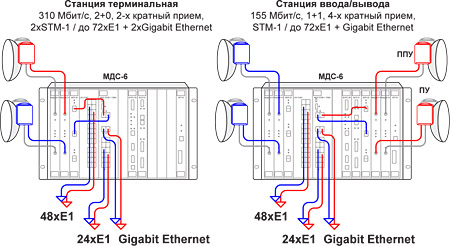

В одном корпусе МДС-6 можно реализовать:

Терминальную станцию (одно направление связи) в конфигурации 1+0, 1+1, 2+0 с любой вышеуказанной полезной нагрузкой;
 Станцию ввода/вывода (два направления связи) в конфигурации 1+0, 1+1, 2+0 с любой вышеуказанной полезной нагрузкой.

Обязательными блоками для всех конфигураций МДС-6 являются:

БУКС-05 (блок управления, контроля и сигнализации) - предназначен для организации местного и дистанционного контроля, сигнализации и управления станцией;

БСК-01 (блок сервисных каналов) - предназначен для организации каналов служебной связи, дополнительных каналов передачи данных, управления дискретными каналами;

ФП-01 (фильтр питания) - предназначен для фильтрации и контроля входного напряжения питания станции.

При формировании конкретной конфигурации станции в МДС-6 могут устанавливаться следующие блоки:

БКР-01 (блок кодирования и резервирования) - предназначен для осуществления помехоустойчивого кодирования трафика и обеспечения безошибочного переключения между основным и резервным стволами.

Модем-01 (блок модема) - предназначен для модуляции/демодуляции сигнала промежуточной частоты (ПЧ). Модем-01 имеет два канала - основной приемо-передающий, для подключения ППУ, и дополнительный приемный, для подключения ПУ разнесенного приема.

Модем-02 - отличается от блока Модем-01 тем, что имеет только один канал - основной приемо-передающий, для подключения ППУ.

МЦП-STM1-72MS (блок мультиплексора) - имеет два интерфейса STM-1 (SFP модули), может работать как в терминальном режиме, так и в режиме ввода/вывода. Осуществляет ввод/вывод до 16хЕ1 + 2хGigabit Ethernet (SFP модули). Совместно с блоком БИ-48Е1-MS позволяет осуществлять ввод/вывод до 72хE1. Позволяет гибко перераспределять пропускную способность ствола между трафиком TDM и Ethernet с шагом Е1.

   Система управления ЦРРС «МИК-РЛххС» состоит из сетевых агентов, размещаемых на каждой станции, и программного обеспечения верхнего уровня. На уровне сетевых агентов, решаются задачи локального управления и сетевого управления при помощи менеджера сети - компьютера с установленным ПО «Магистраль». Система управления взаимодействует с сетью радиорелейных станций посредством соединения ТCP/IP на основе протокола SNMP.

Технические характеристики ЦРРС МИК-РЛ4...6С и МИК-РЛ7...15С >>

Решение Государственной комиссии по частотам

 Протокол № 05-07-05-004 от 04.07.2005 (МИК-РЛ7С … 15С) >>
 Протокол № 05-08-05-011 от 26.09.2005 (МИК-РЛ4С … 6С) >>

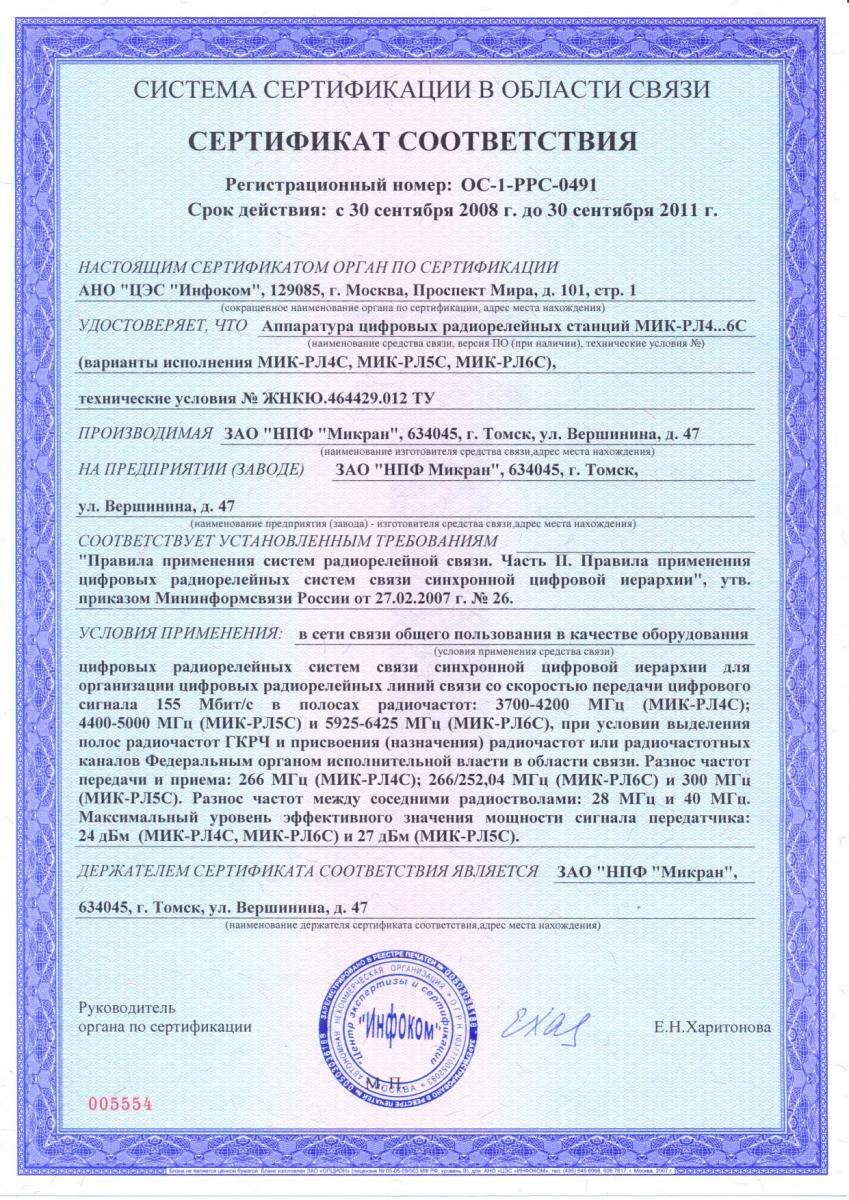

Сертификат соответствия на аппаратуру цифровых радиорелейных станций

Высокоскоростные ЦРРС МИК-РЛ4С...6С >>
 Высокоскоростные ЦРРС МИК-РЛ7С...15C >>
