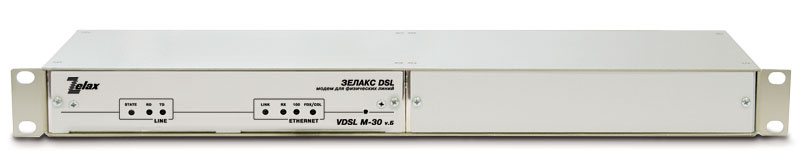

М-30Б и М-30Ш

VDSL-модемы 25 Мбит/с с портами Ethernet и RS-232

Назначение:

 Модемы М-30Б и М-30Ш предназначены для высокоскоростного соединения локальных сетей Ethernet по медным или радиорелейным линиям связи.

Варианты применения:

Передача данных Ethernet и асинхронного канала RS-232 по двум медным парам

Объединение локальных сетей Ethernet через радиорелейную линию связи

Преимущества:

• симметричная скорость передачи данных до 25 Мбит/с;
• поддержка VLAN;
• работа через аналоговые РРЛ;
• профессиональный Ethernet-мост;
• автоматическое определение максимальной скорости;
• асинхронный порт для передачи данных;
• встроенный BER-тестер;
• гарантия 5 лет.

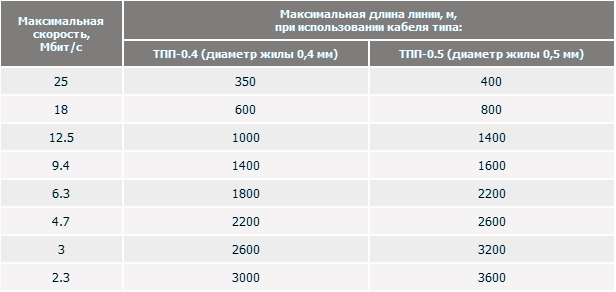

Свойства, параметры:

   Модемы М-30Б и М-30Ш — одни из немногих VDSL-модемов, которые работают по двум парам, что позволяет достигнуть рекордных дальностей связи, обеспечить симметричный режим работы на больших скоростях и высокую помехоустойчивость.

   В отличие от М-30Б модем М-30Ш имеет дополнительные разъёмы для подключения коаксиального кабеля, что позволяет организовать на основе радиорелейных линий связи высокоскоростной канал Ethernet. Радиорелейные линии, которые ранее использовались для передачи аналогового телевизионного сигнала с полосой 6 МГц, с помощью VDSL-модема М-30Ш могут быть модернизированы для передачи данных Ethernet со скоростью до 25 Мбит/с.

   Благодаря уникальным алгоритмам работы модемы обеспечивают высокоскоростную передачу данных как по линиям с большим уровнем шумов, так и по линиям большой дальности.

   Порт RS-232 используется для управления модемом или организации асинхронного канала данных со скоростью до 115,2 кбит/с. Управление удалённым модемом осуществляется через канал VDSL.

   В модемах используется профессиональный Ethernet-мост с поддержкой VLAN, большим буфером памяти и таблицей MAC-адресов на 10000 записей. Модемы автоматически ведут таблицу MAC-адресов каждого сегмента локальной сети, чтобы передавать на удаленную сторону только необходимые Ethernet-кадры.

Характеристики:

Линейный интерфейс:
физическая линия:

• М-30Б — две ненагруженные симметричные витые пары;
• М-30Ш — две ненагруженные симметричные витые пары или два коаксиальных кабеля;

кодирование: QAM.

Порт Ethernet (мост):

• интерфейс: 10Base-T/100Base-TX;
• прозрачность для любых протоколов;
• поддержка VLAN;
• ёмкость буферов для хранения Ethernet-кадров: 256 кадров;
• фильтрация Ethernet-кадров по MAC-адресам;
• количество поддерживаемых MAC-адресов: 10000;
• фильтрация и обработка до 15000 Ethernet-кадров в секунду;
• сжатие-восстановление Ethernet кадров;
• трансляция сигнала целостности Ethernet соединения на удалённую сторону.

Порт RS-232 (управление/данные):

• порт используется для управления модемом с ПК и передачи данных;
• режим работы: асинхронный, DCE;
• скорость передачи данных: до 115,2 кбит/с;
• управление потоком данных: аппаратное и программное.

Управление и контроль работы:

• с внешнего терминала через асинхронный порт RS-232;
• с удалённого модема;
• возможность обновления ПО;
• встроенный BER-тестер;
• возможность включения локальных и удалённых шлейфов;
• светодиодная аварийная индикация.

Питание:
от сетевого адаптера ~220/~9 В;
~220 В.

Конструктивное исполнение:

• пластмассовый корпус 226x166x45 мм;
• металлический корпус высотой 1U для монтажа в стойку 19”;
• без корпуса, для монтажа в конструктив Р-12;
• без корпуса, для монтажа в конструктив Р-510.
•

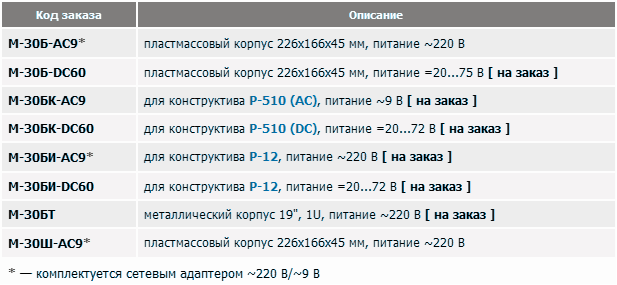

Модификации:

Документация и ПО:

Руководство пользователя для М-30Б, М-30Ш >>

Декларация о соответствии No Д-ТМ-0149 >>
