Гибкий мультиплексор ТС-30

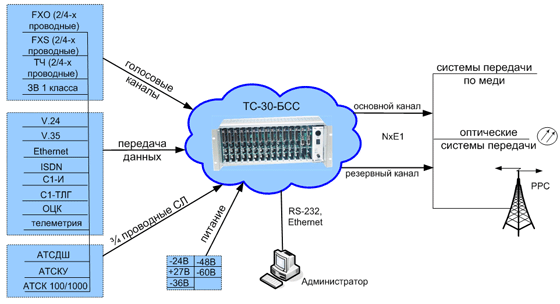

Назначение мультиплексора ТС-30:
Гибкий мультиплексор ТС-30 преобразовывает соединительные линии аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1).

Достоинства мультиплексора ТС-30:
широкий выбор канальных интерфейсов для передачи голоса и данных;
кросс-коннекция канальных интервалов;
возможность прямого включения в поле ГИ АТСК 100/2000 без регистров и РСЛ;
наличие встроенного оптического линейного интерфейса.
возможность организации канала звукового вещания.

Функциональные возможности гибкого мультиплексора ТС-30:

Гибкий мультиплексор ТС- 30 может работать в режимах:
оконечного мультиплексора;
мультиплексора ввода-вывода;
кроссировочного мультиплексора.
В режиме оконечного мультиплексора:
 Гибкий мультиплексор ТС-30 обеспечивает мультиплексирование до 60 аналоговых каналов и каналов передачи данных. Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов различного типа и соединительных линий между механическими АТС. Скорость передачи данных от 0,3 кбит/с до n х 64 кбит/с.

Мультиплексор ввода-вывода:
 В режиме работы мультиплексора ввода/вывода ТС-30 использует два первичных цифровых потока Е1. Гибкий мультиплексор имеет возможность ввести и вывести любые телефонные каналы или каналы передачи данных в общем количестве до 30 из любого потока Е1. Присвоение номеров временным интервалам и назначение направления передачи осуществляется программным способом.

Кроссировочный мультиплексор:
 В режиме кроссировочного мультиплексора ТС-30 использует 4 первичных цифровых потока Е1. ТС-30 осуществляет кроссировку каналов 64 кбит/с между всеми первичными цифровыми потоками и имеет возможность ввести-вывести до 30 каналов из любого потока Е1. Конфигурация кроссирования производится программно.

Конструкция:

Размеры: 482 х 180 х 270 мм
Устанавливается в конструктив 19".
Рабочая температура: +5…+40 С

Технические характеристики мультиплексора ТС-30

• Линейный интерфейс 2,048 Мбит/с:
• Линейный интерфейс: G.703, G.704
• Скорость передачи: 2,048 Мбит/с
• Линейный код: HDB-3, AMI
• Входное сопротивление: 120 Ом
• Затухание в кабеле: до 43 дБ
• Оптический линейный интерфейс:
• Скорость передачи: 2,048 Мбит/с
• Линейный код: РCMI
• Затухание в кабеле: 20, 30 или 40 дБ
• Длина волны: 1,3 мкм
• Аналоговое окончание канала:
• Способ кодирования: G.711
• Закон кодирования : А-закон
• Параметры канала: G.712
• Режим работы: 2/4-проводный
• Цифровое окончание канала:
• Интерфейс V.24. Скорость передачи: от 0,3 до 115,2 кбит/с в асинхронном режиме 64 или 128 кбит/с в синхронном режиме
• Интерфейс V.35. Скорость передачи: n x 64 кбит/с (n=1…31) в синхронном режиме
• Цифровой сигнальный канал: в КИ 16
• Аналоговый сигнальный канал: E&М, частотная сигнализация, проводная батарейная сигнализация, шлейфная сигнализация по 2-х проводным СЛ
• Интерфейс для системы обслуживания: RS-232, УСО.
• Электропитание: -36-72 В постоянного тока. Потребляемая мощность не более 17 Вт.

Состав мультиплексора ТС-30:

МБ-19
Модульный каркас с кросс-платой для установки 16-ти сменных модулей для ТС-30. Ширина 19”, высота 4U.

КС-03 - модуль контроля и управления ТС-30 по IP с поддержкой SMNP

ИП-04
Модуль источника питания от постоянного напряжением 36…72В для ТС-30 (до 30 каналов)

ИП-03М-01
модуль источника питания от станционной сети с напряжением 36-72В, с формированием сигнала вызова для модулей АК-01 (до 30 каналов);

ИП-03МУ
модуль источника питания от станционной сети с напряжением 36-72В для с АК-05 (до 60 каналов)

ПП-02
модуль приемопередатчика на 2 потока Е1 по G.703/G.704 с функцией drop-insert. В ТС-30 может устанавливаться 1 или 2 модуля ПП-02 взависимости от режима работы;

ПП-05
модуль приемопередатчика на 2 потока Е1 по G.703/G.704, совмещенный с модулем контроля и сигнализации

ПП-08
модуль приемопередатчика и кросс-коннекции каналов 64 кБит/с между 8 Е1

ИК-01
модуль на 3 канала исходящих городских и междугородних соединительных линий для АТСДШ, АТСКУ (100/2000), ПСК-1000

ИК-05
модуль на 5 каналов исходящих городских и междугородних 3 / 4 проводных СЛ для подключения к выходам ГИ на АТСКУ, АТСК 100/2000 и АТС ДШ. Имеет возможность программной установки уровней разговорного тракта и параметров сигнальных цепей;

ВК-01
модуль на 3 канала входящих городских и междугородных соединительных линий с 3/4-х проводными окончаниями АТСКУ, АТСК 100/2000, АТС ДШ;

ВК-02
модуль на 2 канала входящих городских и междугородных соединительных линий с 7 проводными окончаниями для подключения к АТСК 100/2000 без использования входящих регистров и РСЛ;

ВК-03
Модуль на 3 канала входящих городских и междугородних соединительных линий для ПСК-1000

ВК-05
модуль на 5 каналов входящих городских и междугородних СЛ с 3 / 4 проводными окончаниями для подключения к входам ГИ на АТСКУ, АТС ДШ. Имеет возможность программной установки уровней разговорного тракта и параметров сигнальных цепей;

АК-01
модуль на 3 канала прямых абонентов для подключения телефонных аппаратов. Имеет возможность регулировки уровней разговорного тракта и параметров сигнальных цепей;

АК-05
модуль на 5 каналов прямых абонентов для подключения телефонных аппаратов. Имеет возможность регулировки уровней разговорного тракта и параметров сигнальных цепей. Модуль АК-05 работает совместно с модулем СК-01 или СК-05;

СК-01
модуль на 3 канала прямых абонентов для подключения к телефонной станции. Имеет возможность регулировки уровней разговорного канала и параметров сигнальных цепей;

СК-05
модуль на 5 каналов прямых абонентов для подключения к телефонной станции. Имеет возможность регулировки уровней разговорного канала и параметров сигнальных цепей.
Модуль СК-05 работает совместно с модулем АК-01 или АК-05;

С1-И
Модуль на 2 канала с интерфейсом С1-И (для шифровальной аппаратуры, станции космической связи)

ЦК-041
Модуль на 2 канала для передачи данных с интерфейсом V.35 на скорость nx64кбит/с

ЦК-041С
Модуль на 2 канала с интерфейсом С1-ФЛ-БИ. Параметры стыка соответствуют ГОСТ 27232-87. Установка режимов работы и регулировка параметров производится программно с компьютера. Скорость передачи данных 1,2; 2,4; 4,8; 9,6; 32; 48; 64 кбит/с.

ЦК-042
модуль на 2 канала передачи данных с интерфейсом V.24/V.28. Cкорость передачи:
- синхронный режим: 64 или 128 кбит/с;
- асинхронный режим: от 0,3 до 115,2 кбит/с.

ЦК-043
модуль преобразования синхронных цифровых сигналов в сигналы ИКМ. Поддерживает один интерфейс V.35 на скорости передачи 64 x n кбит/с (n=1…31) и один интерфейс Ethernet 10 Base-T со скоростью обмена на стороне WAN до 1,984 Мбит/с;

ЦК-044
модуль преобразования цифровых сигналов локальных сетей Ethernet 10 Base-T в сигналы ИКМ. Скорость обмена на стороне WAN - до 1,984 Мбит/с;

ЦК-045
Модуль на 2 канала ОЦК (64 кбит/с по G.703.1) – сонаправленный или противонаправленный стык;

ЦК-046
Модуль на 4 канала RS-232/RS-422/RS-485

ЦК-047
Модуль на 8 телеграфных каналов ТЛГ 50,100,200,800 Бод

ЦК-048
Модуль на 5 каналов с интерфейсом С1-И.Из них 4 канала на скорости 1,2 ? 48 кбит/с, и 1 канал на скорости до 480 кбит/с

ПС-01
Модуль преобразования протоколов сигнализации в потоке Е1

ПС-01Б – то же, автономное исполнение

ЦК-05
модуль на 3 канала ISDN- абонентов и для организации цифровых каналов по U-интерфейсу со скоростями передачи до 160 кбит/с. Каналы передачи данных : 2B+D.

ЦК-07
модуль на 5 каналов Ethernet 10/100 Base-T c встроенным коммутатором

ТМ-01
модуль телеметрии для управления и контроля до 32 удаленных объектов, измерения температуры и напряжения на удаленных объектах

ТЧ-01
модуль на 5 каналов ТЧ с 2/4-х проводными окончаниями и сигнализацией Е&M. Программная установка уровней сигналов разговорного тракта и сигнальных каналов;

КС-011
модуль контроля и сигнализации для обслуживания ТС-30 (-с помощью компьютера через порт RS-232), а также вывода аварийной сигнализации на стоечную сигнализацию;

ЗВ-01 (02)
Модуль на 4 монофонических канала приемников (передатчиков) звукового вещания с полосой пропускания 0,04-15 кГц. Возможна организация стереофонического канала вместо 2-х каналов. Имеет каналы контроля качества передачи ЗВ, канал служебной связи и канал управления.

Наличие резервирования по входам/выходам Е1 и питанию позволяет применять ТС-30 для построения надежных систем связи специального назначения. Конструкцией ТС-30-БСС предусмотрена возможность смены модулей без выключения питания («горячий» режим). В составе ТС-30 имеются абонентские интерфейсы (С1-И, ОЦК, С1-ТЛГ) для подключения аппаратуры специального назначения.
