«Транспорт-30х4»

Аппаратура гибкого первичного мультиплексора



   Аппаратура первичного мультиплексирования (формирование потоков Е1 из каналов с интерфейсами различных типов, полнодоступная кросс-коммутация на уровне каналов потока Е1)

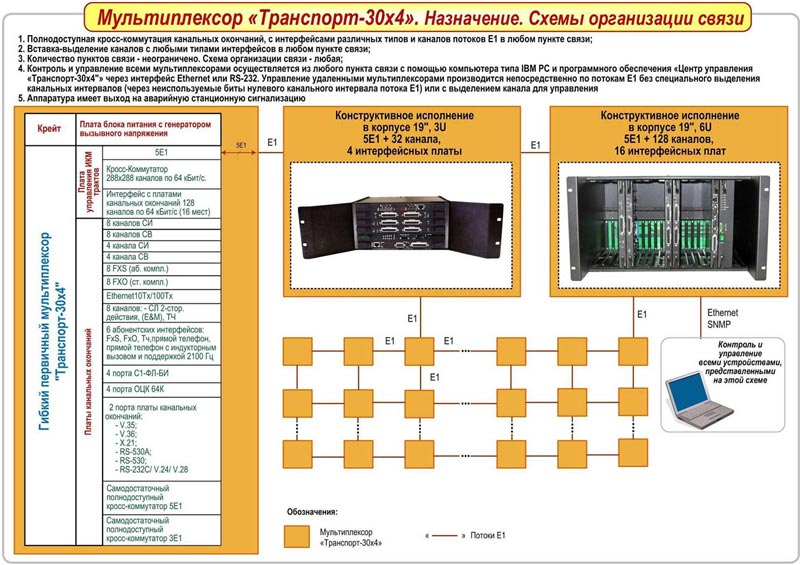

Назначение. Схемы организации связи
Аппаратура гибкого первичного мультиплексора «Транспорт-30х4»(далее мультиплексор или «Транспорт-30х4») представляет собой многофункциональную каналообразующую аппаратуру с возможностью гибкого конфигурирования. Аппаратура позволяет гибко конфигурировать 5 потоков Е1(2,048 Мбит/с) и 128 каналов окончаний по 64 кбит/с c интерфейсами различных типов. Аппаратура содержит полнодоступный кросс-коммутатор 288х288 каналов 64 кбит/с в поле коммутации которого включены 5 потоков Е1 и 128 каналов образованных платами расширения с интерфейсами различных типов выбираемых пользователем. Аппаратура может применяться для решения различных задач организации связи:

• организация выделенных каналов с любыми доступными интерфейсами между двумя или несколькими пунктами связи;полнодоступная кросс-коммутация 5 потоков Е1 и 128 каналов с интерфейсами различных типов;организация двухпроводных аналоговых абонентских линий по потокам Е1;организация соединительных линий аналоговых АТС с цифровыми АТС по потокам Е1;организация соединительных линий между аналоговыми АТС по потокам Е1;
• другие задачи связи

В настоящее время аппаратура комплектуется платами канальных окончаний с интерфейсами следующих типов:

• порт Ethernet 10Tx/100Tх с пропускной способностью n*64 кбит/с, n=1..31;V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28;абонентские комплекты (двухпроводная абонентская линия со стороны абонента FXS);станционные комплекты (подключаются к абонентским линиям со стороны АТС, работают как телефонный аппарат FXO);каналы ТЧ 4-проводные;каналы ТЧ 2-проводные;соединительные линии двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК-50/200 и АТСК-100/2000) (E&M);телефонный аппарат прямого абонента;прямой телефон с поддержкой сигнализации 2100 Гц;телефонный аппарат прямого абонента с индукторным вызовом и поддержкой сигнализации 2100 Гц;цифровой интерфейс ОЦК(основной цифровой канал 64 кбит/с);С1-И, С1-ФЛ-БИ;исходящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
• входящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»)

   В аппаратуре реализована возможность горячего резервирования управляющей системы (системы коммутации) и системы питания путем установки резервных плат управления и ИКМ трактов и блока питания.

 Схема организации связи

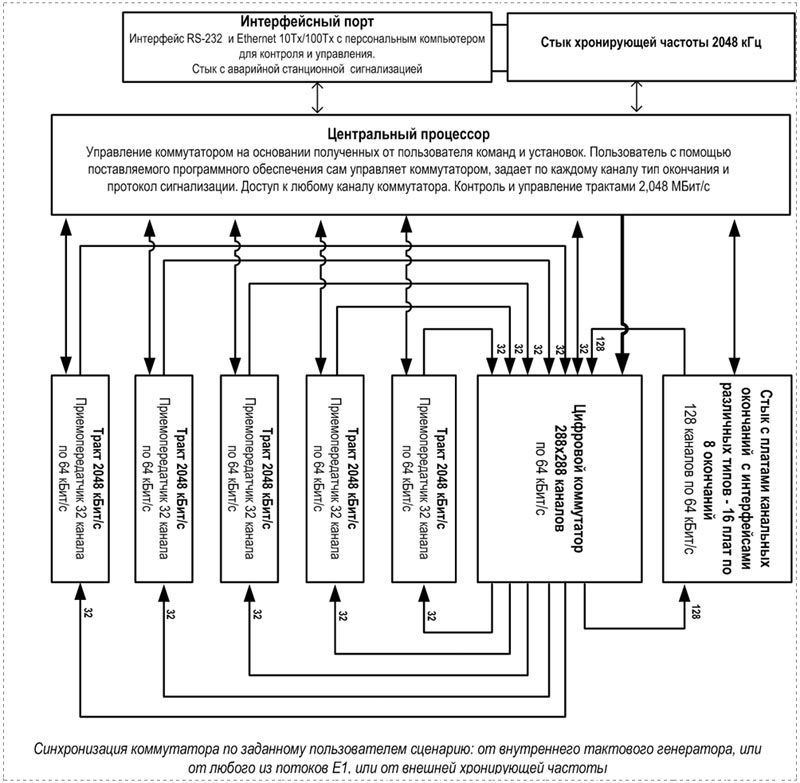

   Функционально аппаратура гибкого мультиплексора «Транспорт-30х4» представляет собой цифровой коммутатор 288х288 каналов по 64 кбит/с конфигурируемый пользователем, в поле коммутации которого включены 5 цифровых первичных потоков 2,048 Мбит/с (Е1) и 128 каналов по 64 кбит/с в виде плат, канальных окончаний с интерфейсами различных типов.

   Дополнительные преимущества аппаратуры гибкого мультиплексора «Транспорт-30х4»

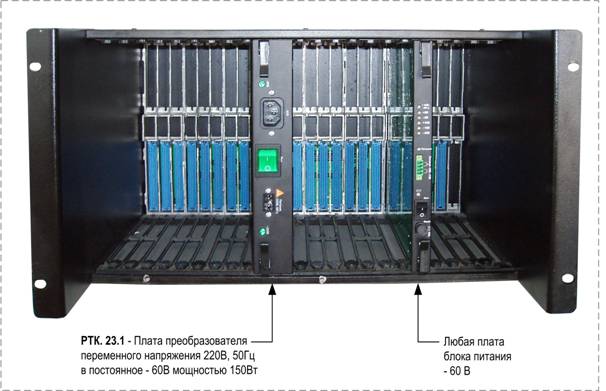

Функция «горячего» резервирования по питанию: постоянное напряжение -60В и переменное напряжение 220В.
В аппаратуре реализована возможность одновременной подачи постоянного напряжения станционной батареи и переменного напряжения 220В. Для подачи переменного напряжения 220В необходимо установить в крейт на любое плато-место плату преобразователя переменного напряжения 220В, 50 Гц в постоянное напряжение -60В.
 При пропадании питания от станционной батареи, вся аппаратура работает от напряжения 220В и наоборот.

Состав оборудования:

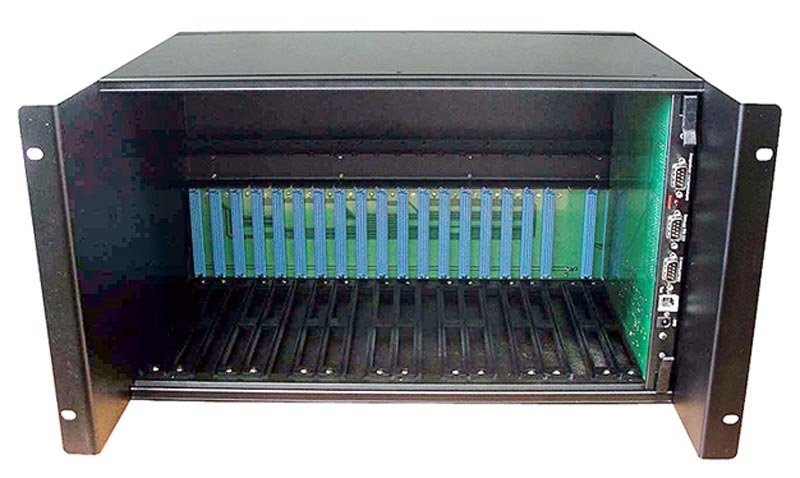

РТК.21.12

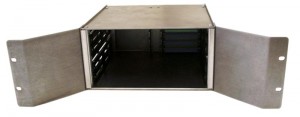

Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30»
Крейт предназначен для установки и соединения между собой всех плат, входящих в состав аппаратуры. Внутренние соединения плат аппаратуры гибкого мультиплексора осуществляется через материнскую плату крейта. Здесь и далее для всех корпусов и крейтов указанных в настоящем разделе действуют следующие правила установки плат: 1. Первое место в крейте крайнее левое (при вертикальной установке интерфейсных плат расширения) или самое верхнее (для горизонтальной установки интерфейсных плат расширения для РТК.21.36); 2. Первые 16 мест предназначены для установки интерфейсных плат, или резервных блоков питания, или плат управления и ИКМ трактов, используемых в качестве самодостаточных кросс-коммутаторов, 16 место предназначено для установки резервной платы управления и ИКМ трактов; 3. 17 место предназначено для установки главной платы управления и ИКМ трактов; 4. 16 место предназначено для установки резервной платы управления и ИКМ трактов; 5. 18-19 места занимает основной блок питания с генератором вызывного напряжения; 7. В 1-16 место может быть установлен резервный блок питания с генератором вызывного напряжения; 8. В 20 и 21 место можно установить плату оптического линейного тракта при использовании крейта РТК.21.12 или крейта РТК.21.33 Отличия от РТК.21.1 (снятого с производства): установлена другая материнская плата, которая позволяет установить дополнительно в крейт любую плату полукомплекта аппаратуры ЦВОЛТ «Транспорт-32х30» с целью обеспечения мультиплексора оптическим линейным трактом. Также при необходимости в крейт может быть установлена «Интерфейсная плата РТК.14.17» для управления полукомплектами «Транспорт-32х30»

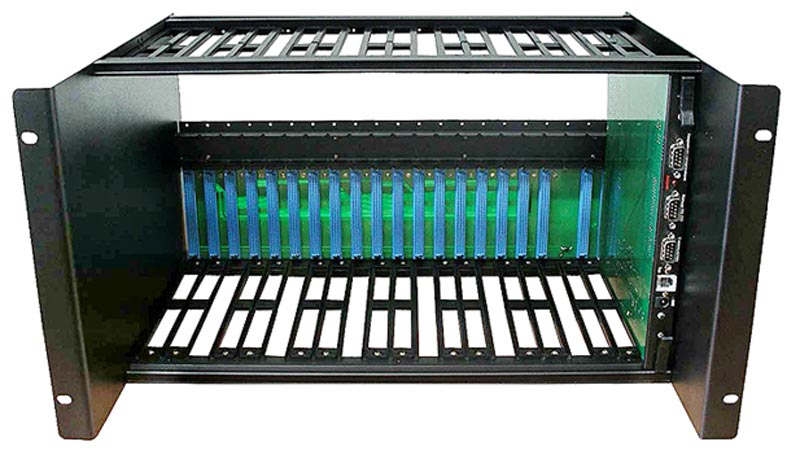

РТК.21.33

Крейт для стойки 19’’ с материнской платой аппаратуры гибкого мультиплексора «Транспорт-30х4» и материнской платой аппаратуры ЦВОЛТ «Транспорт-32х30». Модификация 1
Отличается от РТК.21.12 тем, что не имеет верхней, нижней и задней крышки. Облегченная конструкция с меньшей стоимостью.

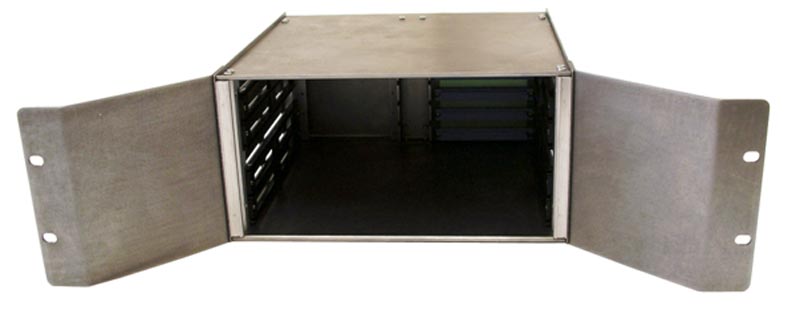

РТК.21.36

Мини-крейт для стойки 19’’, с материнской платой, 3U, 6 мест
Для мини-крейта действует следующая нумерация по установке плат: самая верхняя плата имеет номер 1 и далее до 6. В самую нижнюю позицию устанавливается только плата управления. Устанавливать БП можно в любую позицию, но желательно в 5

Позиция 1. Платы СЛ
Позиция 2. Платы СЛ
Позиция 3. Платы СЛ
Позиция 4. Платы СЛ
Позиция 5. Блок питания
Плата 6. Плата управления и ИКМ трактов

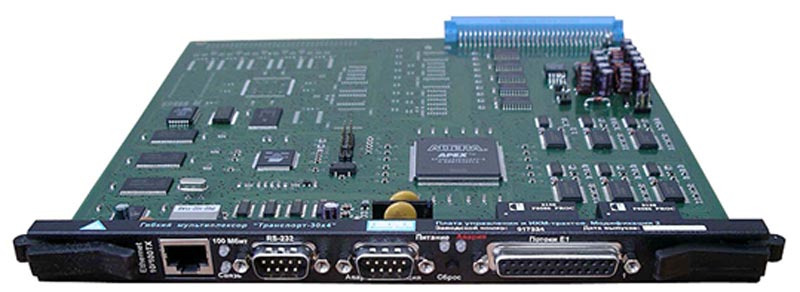

РТК.21.18

Плата управления и ИКМ трактов. Модификация 2
На плате управления и ИКМ трактов. Модификация 2 расположены: - центральный процессор; - цифровой полнодоступный кросс-коммутатор 288х288 каналов по 64 кбит/с; - 5 потоков Е1; - стык с 16 платами канальных окончаний; - интерфейсные порты Ethernet и RS-232 - стык с компьютером для контроля и управления мультиплексором; - задающий кварцевый генератор; - выход на аварийную станционную сигнализацию; - стык синхронизации от внешнего задающего генератора; - светодиодные индикаторы состояния напряжения аппаратуры, аварийного состояния, режима работы Ethernet. Плата может устанавливаться и использоваться: 1. В 16 место крейта как основная плата управления и кросс-коммутации; 2. В 17 место крейта как резервная плата управления и кросс-коммутации; 3. В 1-16 место крейта как самодостаточный кросс-коммутатор на 5Е1

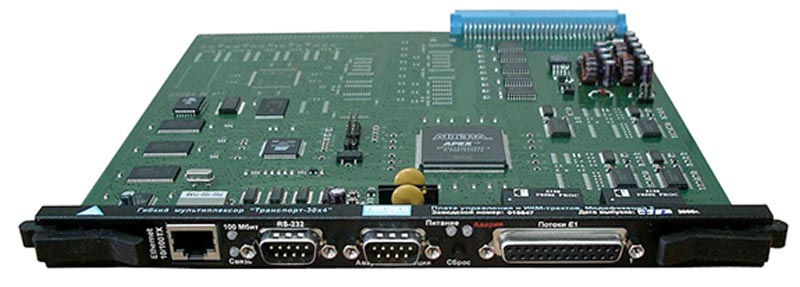

РТК.21.25

Плата управления и ИКМ трактов. Модификация 3
Полностью соответствует РТК.21.18 и отличается от нее наличием интерфейсов только 3 потоков Е1 вместо 5

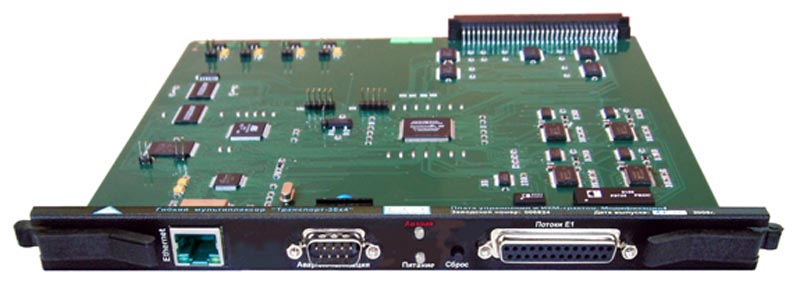

РТК.21.45
Плата управления и ИКМ трактов. Модификация 4

Полностью соответствует РТК.21.18 и отличается от нее отсутствием интерфейсов RS-232 (управление по каналу Ethernet), наличием 4 потоков Е1 вместо 5. В течении 3 квартала 2008 года в плату будет добавлен протокол V.5.2

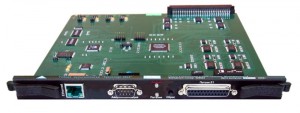

РТК.21.53

Плата управления и ИКМ трактов. Модификация 5

Полностью соответствует РТК.21.18 и отличается от нее отсутствием интерфейсов RS-232(управление по каналу Ethernet), наличием 2 потоков Е1 вместо 5. В течении 3 квартала 2008 года в плату будет добавлен протокол V.5.2



РТК.21.52

Плата экономичного блока питания для гибкого мультиплексора (1 место, БП и ГВН, резервирование)
Новая модель, заменяет РТК.21.37, РТК.21.41 и РТК.21.39, снятые с производства. Отличается от РТК.21.37 тем, что занимает одно плато-место в крейте вместо двух и имеет возможность резервирования, т.е. в любое место крейта возможно установить две или более плат РТК.21.52 для получения резервирования по питанию.

РТК.21.40

Плата генератора вызывного напряжения (1 место, без БП)
Новая модель. Отличается от РТК.21.41 тем, что содержит только ГВН. Генератор вызывного напряжения (ГВН) нужен только при использовании плат абонентских комплектов и других интерфейсов прямых абонентов. Предназначена для установки в дополнение к плате РТК.21.39

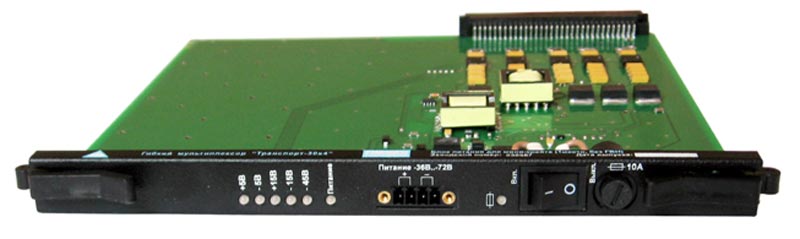

РТК.21.44

Плата блока питания для мини-крейта 3U (1 место, без ГВН)

Новая модель. Предназначена для использования только в мини-крейте и не имеет генератора вызывного напряжения (ГВН). Может применяться с любыми типами плат окончаний, кроме плат обслуживающих абонентский комплект, т.е. РТК.21.32 и РТК.21.21



РТК.21.47

Плата блока питания для мини-крейта 3U (1 место, БП и ГВН)
 Новая модель. Предназначена для использования только в мини-крейте, имеет генератор вызывного напряжения. Предназначена для работы с платами, обслуживающих абонентский комплект, т.е. РТК.21.32 и РТК.21.21, но может применяться с любыми типами плат окончаний. Цена на данную плату выше, чем на плату без ГВН.

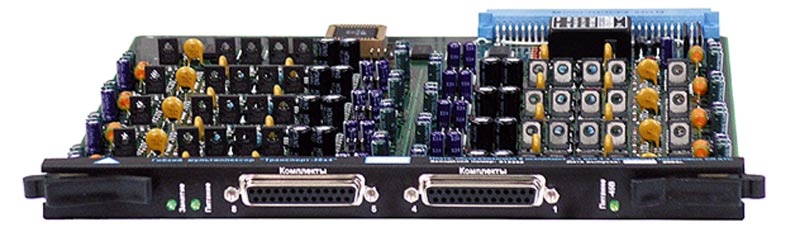

РТК.21.4

Плата, обслуживающая восемь 3-х или 4-проводных исходящих СЛ аналоговых АТС

Предназначена для организации 8 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Рекомендуем использовать для СЛ длиной порядка 500 м.

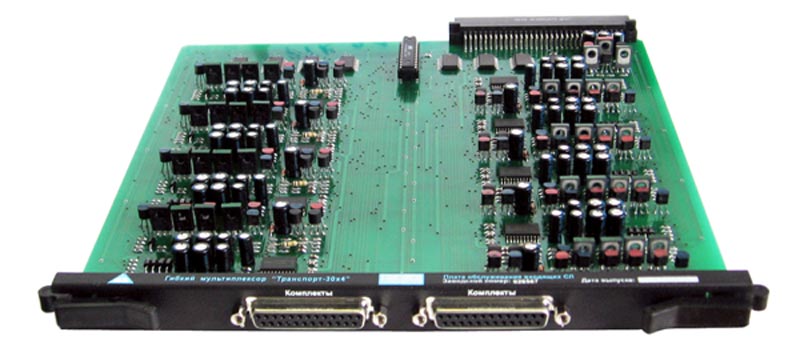

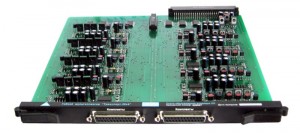

РТК.21.5

Плата, обслуживающая восемь 3-х или 4-проводных входящих СЛ аналоговых АТС

Предназначена для организации 8 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Рекомендуем использовать для СЛ длиной порядка 500 м.

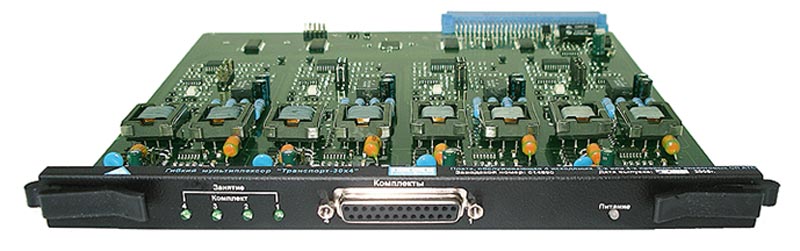

РТК.21.23

Плата, обслуживающая 4 исходящих 3-х или 4-х проводных аналоговых СЛ АТС

Предназначена для организации 4 исходящих СЛ любой аналоговой АТС для связи в направлении от аналоговой АТС к цифровой АТС. Работает по СЛ большой длины.

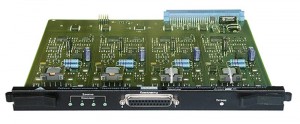

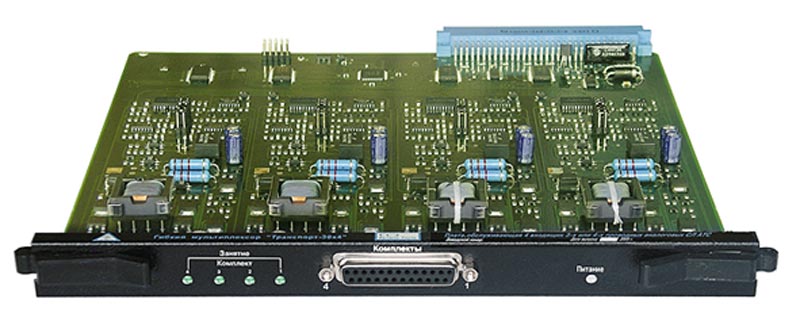

РТК.21.22

Плата, обслуживающая 4 входящих 3-х или 4-х проводных аналоговых СЛ АТС

Предназначена для организации 4 входящих СЛ любой аналоговой АТС для связи в направлении от цифровой АТС к аналоговой АТС. Работает по СЛ большой длины.

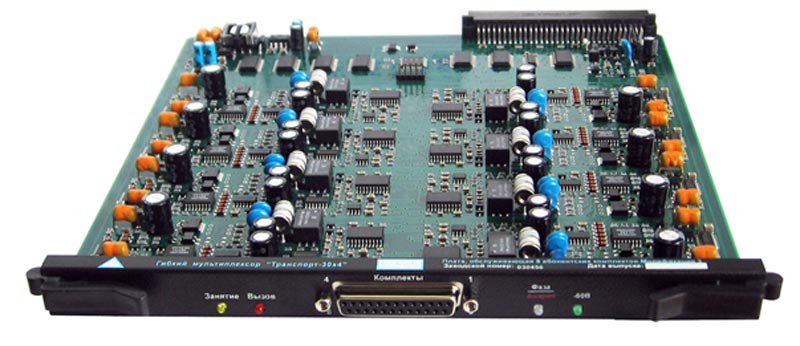

РТК.21.32

Плата, обслуживающая 8 абонентских комплектов (FXS). Модификация 3

Предназначена для организации: абонентских линий по трактам Е1, каналов прямых абонентов. Обеспечивает подключение 8 телефонных аппаратов. Выполняет функции аналогичные абонентским комплектам АТС FхS. Встроенная самовосстанавливающаяся защита от попадания напряжения 220 В, 50 Гц и высокого напряжения до 50 кВ.

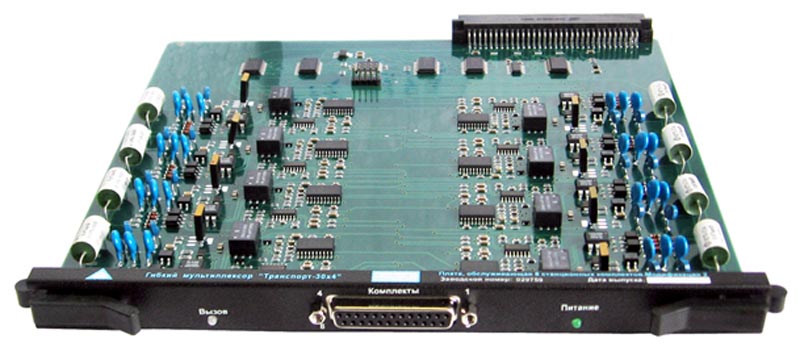

РТК.21.43

Плата, обслуживающая 8 станционных комплектов (FXO). Модификация 1

Предназначена для организации абонентских линий по потокам Е1.
Обеспечивает подключение к 8 абонентским линиям любых типов АТС.
Выполняет функции аналогичные функциям телефонного аппарата. FXO

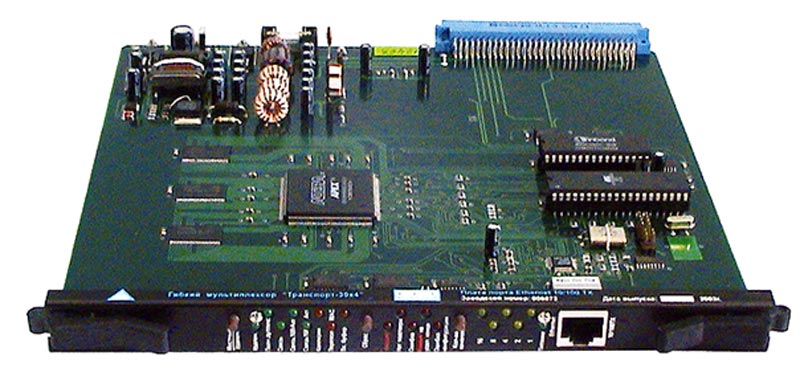

РТК.21.13

Плата передачи порта Ethernet 10/100TX по 1-му – 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1..31)

Предназначена для передачи интерфейса Ethernet 10/100ТX по потоку Е1. Скорость передачи n*64 кбит/с, n=1..31. Поддерживает любые протоколы передачи пакетов Ethernet, в том числе расширенных (VLAN)

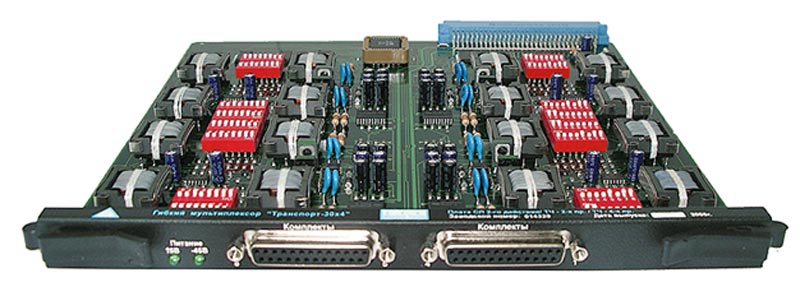

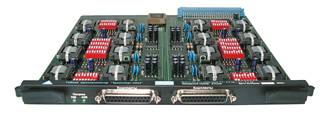

РТК.21.48

Плата, обслуживающая 8 канальных окончаний с одним из типов интерфейсов, выбираемым пользователем:

• двухсторонняя СЛ АТС типа АТСК-50/200 или АТСК-100/2000 (E&M);
• канал ТЧ 4-проводный;
• канал ТЧ 2-проводный
• Модификация РТК.21.15 (снятой с производства). Предназначена для организации:
• каналов ТЧ 4-проводных;
• каналов ТЧ 2-проводных;
• каналов интерфейса 4-проводной СЛ двухстороннего действия аналоговых АТС типа АТСК 50/200 и АТСК 100/2000 (E&M).
  Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.
•

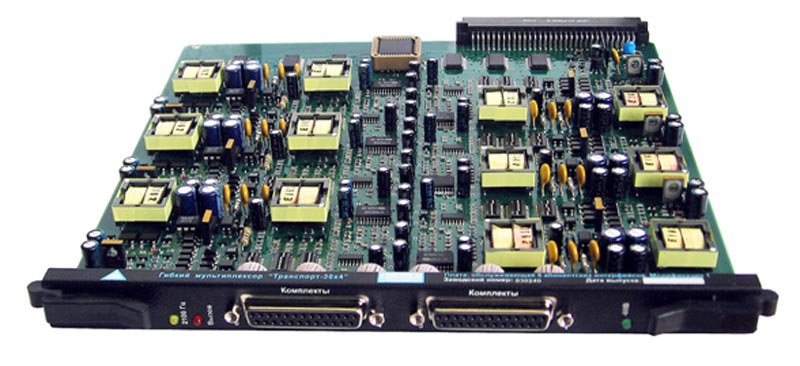

РТК.21.50

Плата, обслуживающая 6 канальных окончаний, каждое поддерживает работу интерфейсов:

• абонентский комплект (FXS);
• станционный комплект (FXO);
• канал ТЧ 2-проводный;
• канал ТЧ 4-проводный;
• прямой телефон;
• прямой телефон с поддержкой сигнализации 2100 Гц;
• прямой телефон с индукторным вызовом (сигнализация 2100 Гц)
• Модификация РТК.21.21 (снятой с производства). Предназначена для организации каналов с интерфейсами:
• абонентский комплект (FXS);
• станционный комплект (FXO);
• канал ТЧ 2-проводный;
• канал ТЧ 4-проводный;
• прямой телефон;
• прямой телефон с поддержкой сигнализации 2100 Гц;
• прямой телефон с индукторным вызовом (сигнализация 2100 Гц).

Выбор типа интерфейса каждого канала производится пользователем перемычками на плате.



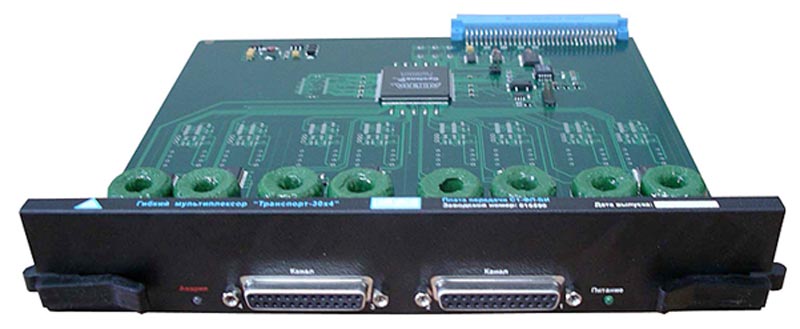

РТК.21.29
Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных С1-ФЛ-БИ

Предназначена для транзита цифровых сигналов асинхронных данных через 4 независимых стыка С1-ФЛ-БИ со скоростями 2,4; 4,8; 9,6; 16; 32; 48 кбит/с. Обеспечивает возможность подключения к специальной аппаратуре, имеющей стык С1-И, который используется в основном на станциях космической связи и в шифровальной аппаратуре.



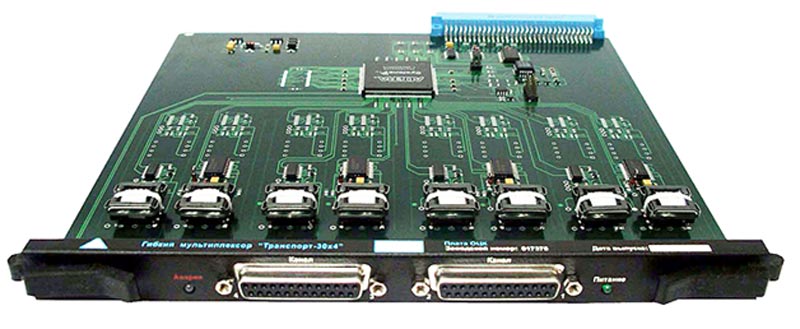

РТК.21.30

Плата канальных окончаний, содержащая 4 порта с интерфейсом передачи данных ОЦК (основной цифровой канал 64 кбит/с)

Предназначена для передачи данных на скорости 64 кбит/с. Имеет интерфейс ОЦК по ГОСТ.

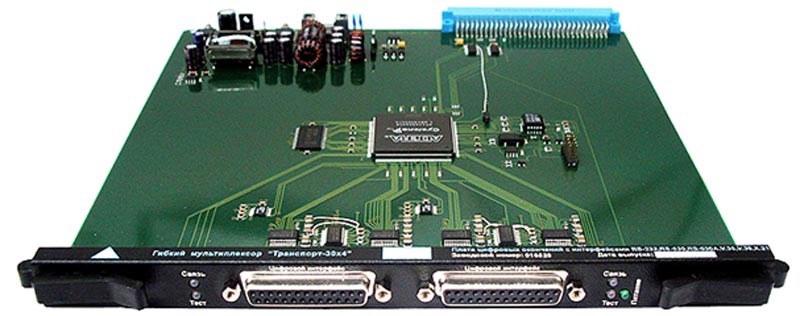

РТК.21.31

Плата передачи данных, содержащая 2 канальных окончания каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28

Плата передачи данных поддерживает следующие последовательные интерфейсы передачи данных: V.35, V.36, X.21, RS-530A, RS-530, RS-232C/V.28/V.24. Выбор типа интерфейса каждого канала производится пользователем программно.



РТК.21.55

Плата, обслуживающая 16 ключей и датчиков, гальванически развязанных, ключи на ток до 0.5А, напряжение до 72В; при обесточивании платы все контакты ключей разомкнуты; датчики с порогом срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В
 Плата обеспечивает передачу сигналов, получаемых с датчиков, на соответствующие ключи.Плата является универсальной, т.е. имеется выбор одного из режимов работы при помощи переключателей на плате. В режиме прямой передачи сигналов датчиков, наличие сигнала на входе датчика вызывает замыкание соответствующего ключа.
 В режиме инверсной передачи, наличие сигнала на входе датчика вызывает размыкание соответствующего ключа.

РТК.21.57
Плата, обслуживающая 16 ключей, гальванически развязанных, на ток до 0.5А, напряжение до 72В, при обесточивании платы все контакты ключей разомкнуты
 16 ключей, которые работают на размыкание и замыкание позволяют воспроизводить удаленный потенциал линии на ближней стороне.

РТК.21.58
Плата, обслуживающая 16 датчиков, гальванически развязанных, порог срабатывания 5-12В, сопротивление 117кОм, максимальное напряжение 200В
16 датчиков обеспечивают контроль состояния до 16 устройств или линий на удаленной стороне. 16 датчиков измеряют напряжение линии.

Технические характеристики:
Количество первичных потоков 2,048 Мбит/с (Е1) - 5
Количество канальных окончаний по 64 кбит/с с интерфейсами различных типов - 128

Типы интерфейсов плат канальных окончаний:

• исходящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
• входящие 3- или 4-проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
• соединительные линии двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК-50/200 и АТСК-100/2000) (E&M);
• абонентские комплекты (двухпроводная абонентская линия со стороны абонента) (FXS);
• станционные комплекты (подключаются к абонентским линиям со стороны АТС, работают как телефонный аппарат) (FXO);
• телефоны прямых абонентов;
• телефоны прямых абонентов с поддержкой сигнализации 2100 Гц;
• каналы прямых абонентов с поддержкой телефона с индукторным вызовом (сигнализация 2100 Гц);
• каналы ТЧ 4-проводные;
• каналы ТЧ 2-проводные;
• Ethernet 10/100ТX;
• RS-232C/V.28/V.24;
• V.35;
• V.36;
• X.21;
• RS-530A;
• RS-530;
• цифровой интерфейс ОЦК (основной цифровой канал 64 кбит/с);
• С1-ФЛ-БИ;
• С1-И.

Тип синхронизации аппаратуры - синхронная

Синхронизация аппаратуры:

• от внутреннего кварцевого генератора;
• по приему одного из 5 потоков Е1;
• от внешнего генератора через стык синхронизации;
• Сценарий синхронизации задается пользователем.

Параметры потоков 2,048 Мбит/с (Е1):
Полностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры «Транспорт-30х4» поддерживают любой протокол передачи данных, использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB3)

Способ кодирования каналов ТЧ плат канальных окончаний - по G.711

Кодирование каналов ТЧ плат канальных окончаний - по A-закону

Параметры канала ТЧ плат канальных окончаний - по G.712

Аварийная сигнализация
На плате управления и ИКМ трактов имеется аварийная светодиодная индикация, которая срабатывает при наличии ошибок по приему одного или всех (условия срабатывания задаются программно) потоков Е1. Срабатывание индикации дублируется срабатыванием контактов реле (нормально замкнутые и нормально разомкнутые контакты), которые выведены на разъем и могут быть соединены с аварийной станционной сигнализацией

 Интерфейс с персональным компьютером  - RS-232, Ethernet 10/100ТX

 Программное обеспечение:

• Аппаратура гибкого мультиплексора «Транcпорт-30х4» конфигурируется из программы пользователя для ОС Windows через интерфейс RS-232 или Ethernet. Все конфигурационные параметры хранятся в энергонезависимом flash-ПЗУ платы управления и ИКМ трактов. Программное обеспечение позволяет:
• cкоммутировать любой вход одного из 128 канальных окончаний или любой канал приема любого из пяти потоков Е1 на любой выход одного из 128 канальных окончаний или на любой канал передачи любого из пяти потоков Е1 (полнодоступный коммутатор, или кросс-коммутатор);
• задать тип окончания и протокол сигнализации для работы с ним;
• задать источник синхронизации трактов.

Напряжение питания:
От – 36 В до – 72 В. Возможно питание через внешние преобразователи напряжения от переменного напряжения 220 В, 50 Гц

Напряжение питания при использовании плат, обслуживающих исходящие или входящие аналоговые СЛ АТС, В - От –54 до -72

Потребляемая мощность полностью укомплектованного изделия, не более, Вт - 150

Потребляемая мощность платы управления и ИКМ трактов, не более, Вт - 15

Габаритные размеры крейта, мм - 482х355х256

Вес полностью укомплектованного крейта, не более, кг - 20

 Возможность монтажа:

• в открытую стойку 19” конструктива;
• в шкаф 19” конструктива;
• на стол.

Условия эксплуатации:
 Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха от 5°С до 40°С. Допустимая влажность окружающего воздуха до 80% при температуре 25°С. Допустимое понижение атмосферного давления до 60 кПа (456 мм рт.ст.)

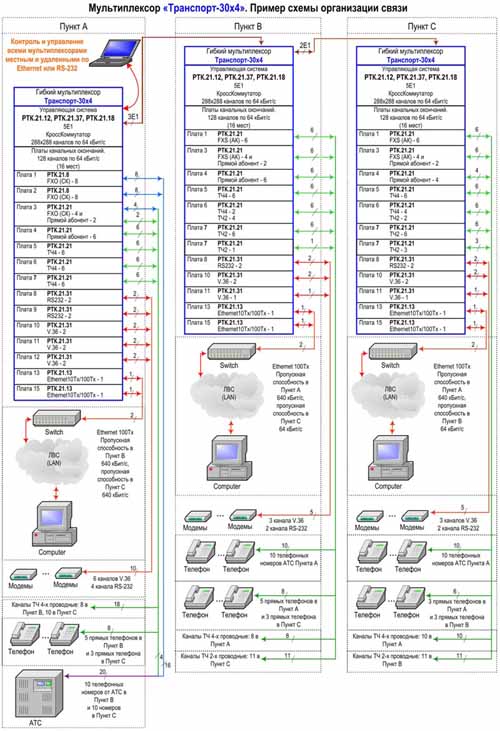

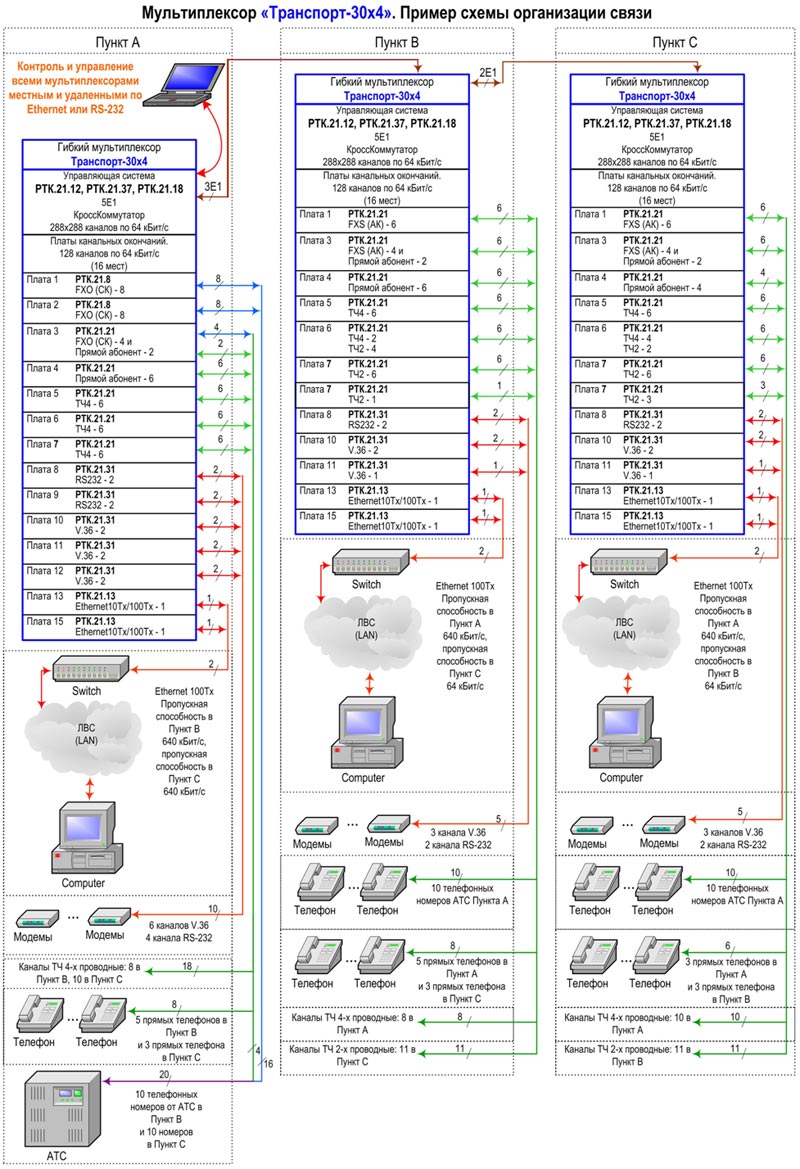

Пример схемы организации связи:

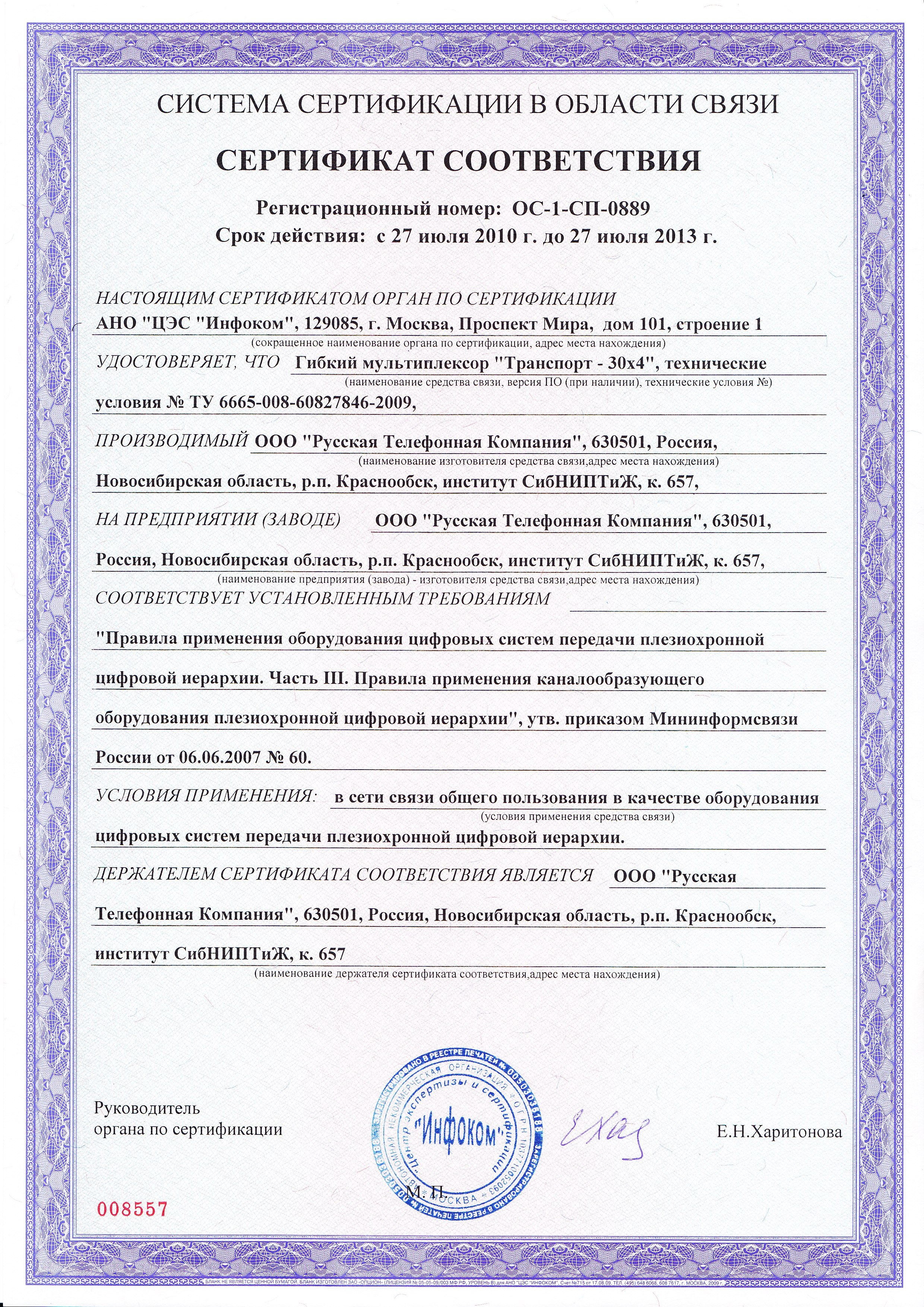

Сертификат № ОС/1-СП-0889 >>
