Среднескоростные ЦРРС МИК-РЛ4…15РМ

   Новое поколение среднескоростных ЦРРС МИК-РЛ4…15РМ предоставляет пользователю повышенную пропускную способность - до 78 Мбит/с, тем самым приближаясь к высокоскоростным ЦРРС, но выгодно отличаясь от них по цене. Наряду с возможностью передачи комбинированного трафика TDM+Ethernet, высокой энергетикой радиолинии и широким набором функциональных возможностей ЦРРС МИК-РЛ4…15РМ представляют собой сбалансированное ценовое решение для работы на трассах, не позволяющих обеспечить большую пропускную способность.

Отличительные особенности:

• изменяемая пропускная способность 5…78 Мбит/с;
• полезная нагрузка: до 18хЕ1 + Ethernet 10/100 в полосе 28 МГц при модуляции QAM16;
• совместная передача TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности;
• встроенный коммутатор с возможностью разветвления и переназначения трафика;
• автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
• дополнительные каналы с цифровыми и аналоговыми интерфейсами (дополнительный модуль МД-Е1);
• цифровой канал служебной связи с селективным вызовом;
• входы/выходы внешних сигнальных датчиков и исполнительных устройств;
• система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
• встроенные средства тестирования и контроля параметров оборудования;
• ПО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.

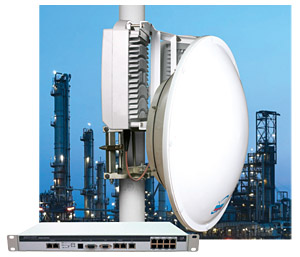

Приемо-передающие устройства (ППУ) ЦРРС МИК-РЛ4…15РМ устанавливаются непосредственно на антенну. ППУ имеет универсальный цифровой модем с программно переключаемыми полосой и видами модуляции QPSK / 16QAM.
Соединение ППУ с модулем доступа, в зависимости от варианта исполнения, возможно двумя способами:
1. один симметричный кабель, по которому передаются цифровые потоки, сигналы телеметрии и подается питание на ППУ;
2. один оптический кабель, по которому передаются цифровые потоки и сигналы телеметрии + один электрический кабель по которому подается питание на ППУ.
Выход ППУ - коаксиальный разъем.
Модули доступа МД1-1PУ выполняют функции мультиплексирования основного и дополнительного трафика, контроля и управления, резервирования, обеспечивает подачу питания ППУ.

МД1-1РУ обеспечивает передачу трафика Ethernet, до 18 потоков Е1 (2 встроенных интерфейса Е1 и 16 интерфейсов Е1 в сменном блоке) или комбинированный трафик Ethernet + nхЕ1. Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами. Все модули выполнены в корпусе «Евромеханика» 19” высотой 1U.

Пользователем могут устанавливаться следующие сменные блоки:

блок БИ-16Е1-У (интерфейсы 16хЕ1)

блок БИ-Eth-У (интерфейс 2хEthernet)

блок БС-02-У (для сопряжения с системой ТУ-ТС модулей доступа МД1-1)

блок БС-01-У (электрический интерфейс МД-ППУ)

блок БС-01-О (оптический интерфейс МД-ППУ)

  Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера. Интерфейс канала служебной связи позволяет использовать обычный телефонный аппарат. Восьмиканальный интерфейс позволяет контролировать состояние и управлять внешними устройствами. Интерфейс CAN служит для присоединения к системе управления источников питания ИБЭП-220/48(60)-хх и мультиплексоров МД-Е1. Предусмотрено резервирование питания путём подключения к двум независимым источникам. Предусмотрена возможность обновления ПО модуля через USB-порт.
