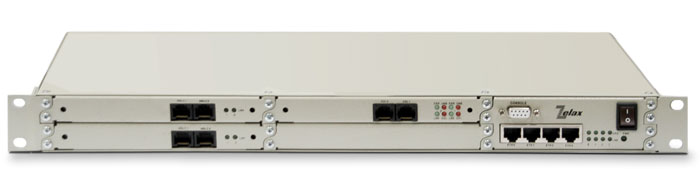

ГМ-2-MPR

SHDSL.bis-модем с портами Ethernet, E1, FXS/FXO, ТЧ, RS-232

Назначение:

 Модем ГМ-2-MPR предназначен для передачи каналов E1, FXS/FXO, ТЧ, RS-232 и данных Ethernet по медным витым парам, а также через каналообразующее оборудование с интерфейсами Е1 и Ethernet.

Варианты применения:

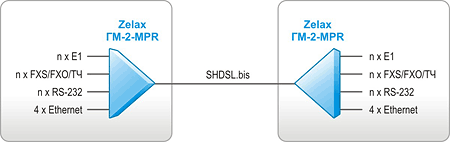

Мультиплексирование различных пользовательских данных в канал SHDSL.bis

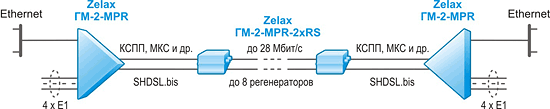

Передача потоков Е1 и данных Ethernet по медным витым парам с суммарной скоростью до 28 Мбит/с

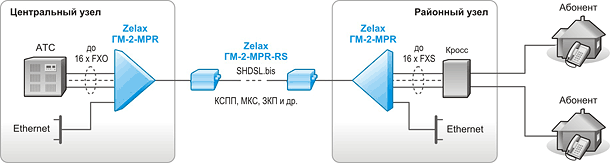

«Удлинение» телефонных каналов (абонентских окончаний) и передача данных Ethernet на расстояния до 250 км по медным витым парам

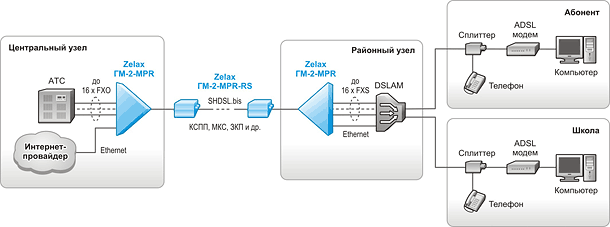

Предоставление абонентам районного узла связи телефонных услуг и доступ в Интернет

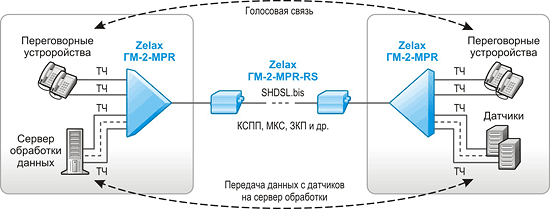

Организация выделенных 2/4-х проводных каналов ТЧ по медным витым парам

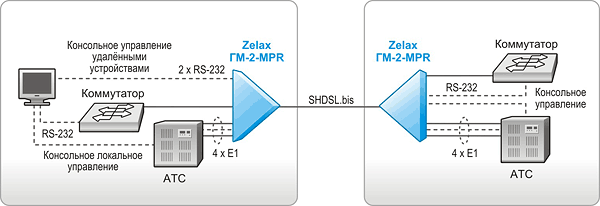

Передача данных RS-232 через канал SHDSL.bis для удалённого управления сетевым оборудованием и АТС

Преимущества:

• гибкость в выборе интерфейсов;
• высокая плотность портов:
• 16 х Е1;
• 16 х FXS/FXO/ТЧ;
• 6 x SHDSL;
• 16 x RS-232;
• 4 x Ethernet.
• четыре порта Ethernet или встроенный 4-х портовый управляемый коммутатор;
• многократное увеличение пропускной способности при модернизации каналов ИКМ-30/15;
• статическая IP-маршрутизация;
• дальность передачи до 250 км с удалённым питанием 8-ми регенераторов и более 250 км при локальном питании регенераторов;
• работа совместно в одном кабеле с АСП системами без какого-либо влияния на АСП;
• модульная конструкция;
• гарантия 5 лет.

Свойства, параметры:

   Модем ГМ-2-MPR является эффективным решением для передачи данных интерфейсов Е1, FXS/FXO, ТЧ, RS-232 и Ethernet по медным витым парам, а также через каналообразующее оборудование с интерфейсами Е1 и Ethernet.

   Модем ГМ-2-MPR может передавать как полные неструктурированные потоки Е1, так и произвольно выбранные пользователем канальные интервалы, что важно при цифровизации медных линий большой протяженности или плохом состоянии кабеля.

   При организации канала Ethernet можно использовать суммарную пропускную способность двух и более пар (нескольких соединений SHDSL.bis), в этом случае скорость передачи данных достигает суммарной скорости передачи данных по каждой паре. Канал передачи данных может настраиваться как в режиме «прозрачного» моста (bridge), так и в режиме IP-маршрутизации.

   ГМ-2-MPR позволяет организовать в канале SHDSL.bis до 16 телефонных каналов, по которым могут работать как обычные аналоговые телефоны, так и факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы). При передаче голосовых данных используется динамическое выделение полосы канала SHDSL.bis.

   При использовании ГМ-2-MPR для «удлинения» телефонных каналов (абонентских окончаний) в модеме могут быть задействованы встроенные функции маршрутизации вызовов, что позволяет использовать ГМ-2-MPR в качестве мини-АТС.

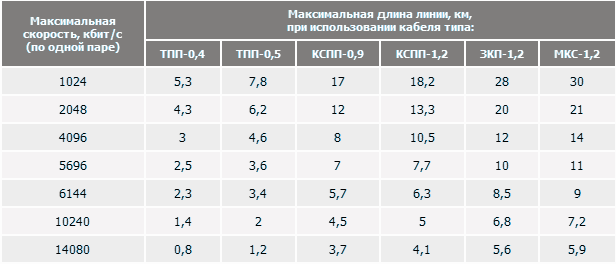

   Зависимость скорости передачи данных от длины и диаметра кабеля (в расчёте на одну пару):

Характеристики:

Порты Ethernet:

• 4 порта Ethernet 10/100Base-T;
• поддержка VLAN (802.1Q);
• режимы работы портов Ethernet: access и trunk.

Управление и мониторинг:

• Web-интерфейс;
• Syslog;
• TFTP — сохранение и загрузка конфигурационного файла и обновление программного обеспечения;
• внутриполосное управление по каналам Ethernet, G.703/E1, SHDSL.

Диагностика:

• ping, traceroute;
• возможность включения локальных и удалённых шлейфов;
• аварийная светодиодная индикация.

Питание:

• ~220 В;
• =36...72 В.

Конструктивное исполнение:

• металлический корпус 1U, 19”.

Модули MPR

Модули MPR предназначены для подключения оборудования ГМ-2-MPR к различным сетям передачи данных и расширению его функциональных возможностей.

Преимущества:

• широкий выбор;
• высокая надёжность;
• оптимальное соотношение цена/качество.

MPR-E1 / MPR-2xE1 / MPR-4xE1 / MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1:

• линейный интерфейс: G.703, ГОСТ 27767-88;
• цикловая структура: отсутствует/G.704;
• чувствительность приёмника: -12 дБ / -43 дБ;
• линейный код: HDB3 и AMI.

Модули предназначены для подключения оборудования ГМ-2-MPR к сетям передачи данных SDH/PDH, радиорелейным линия связи, телефонным станциям и т.п.

MPR-SHDSL-VQ / MPR-2xSHDSL-VQ / MPR-2xSHDSL-VQ-RPT240 — модули с одним и двумя портами SHDSL:

• физическая линия: 1 или 2 витые пары;
• параметры линейного интерфейса согласно рекомендациям:
• ITU G.SHDSL (ITU-T G.991.2, G.994.1);
• ETSI SDSL (ETSI TS 101 524).
• модуляция: TCPAM-8, TCPAM-16, TCPAM-32, TCPAM-64 и TCPAM-128;
• скорость передачи данных: от 192 до 14080 кбит/с;
• встроенный источник дистанционного питания (в модификации RPT240).

 Модули в составе оборудования ГМ-2-MPR применяются при построении широкополосных сетей абонентского доступа по медным линиям.

MPR-4xRS232 — модуль с четырьмя портами RS-232:

• интерфейс: RS-232 (V.24/V.28);
• количество портов: 4;
• скорость передачи данных: до 230 кбит/с;
• режим передачи данных: асинхронный;
• режим работы: DCE или DTE;
• управление потоком данных: аппаратное или программное.

 Модуль применяется для передачи данных RS-232 через каналы TDM или SHDSL, а также для организации терминальных серверов.

MPR-4xVS — голосовой модуль с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF:

Допускается установка субмодулей с портами FXS, FXO и ТЧ одновременно.

MPR-2xFXS / MPR-2xFXO — субмодуль с двумя портами FXS или FXO:

• интерфейс: FXS или FXO;
• количество портов: 2;
• способ набора номера: импульсный и тональный;
• поддержка режима FXS-FXS.

 Субмодуль используется совместно с голосовым модулем MPR-4xVS для подключения к ГМ-2-MPR традиционных АТС, аналоговых телефонных аппаратов и факсов.

MPR-2xVF — субмодуль с двумя портами ТЧ:

• интерфейс: двух или четырёхпроводный канал ТЧ;
• количество портов: 2;
• уровни передачи/приёма в четырёхпроводном режиме:
• оконечный режим: –13 дБ / 4 дБ;
• транзитный режим: 4 дБ / 4 дБ.
• уровни передачи/приёма в двухпроводном режиме:
• оконечный режим: 0 дБ / –7 дБ;
•  транзитный режим: –3,5 дБ / –3,5 дБ.

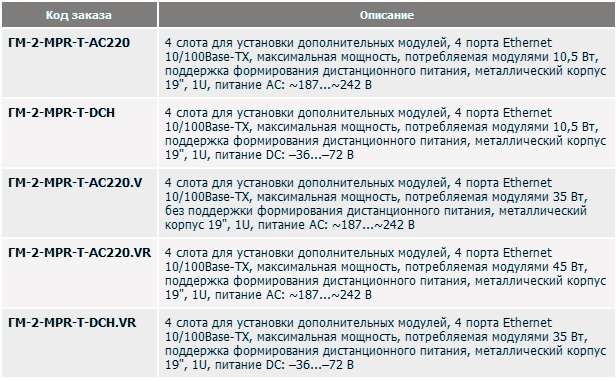

Модификации:

Документация и ПО:

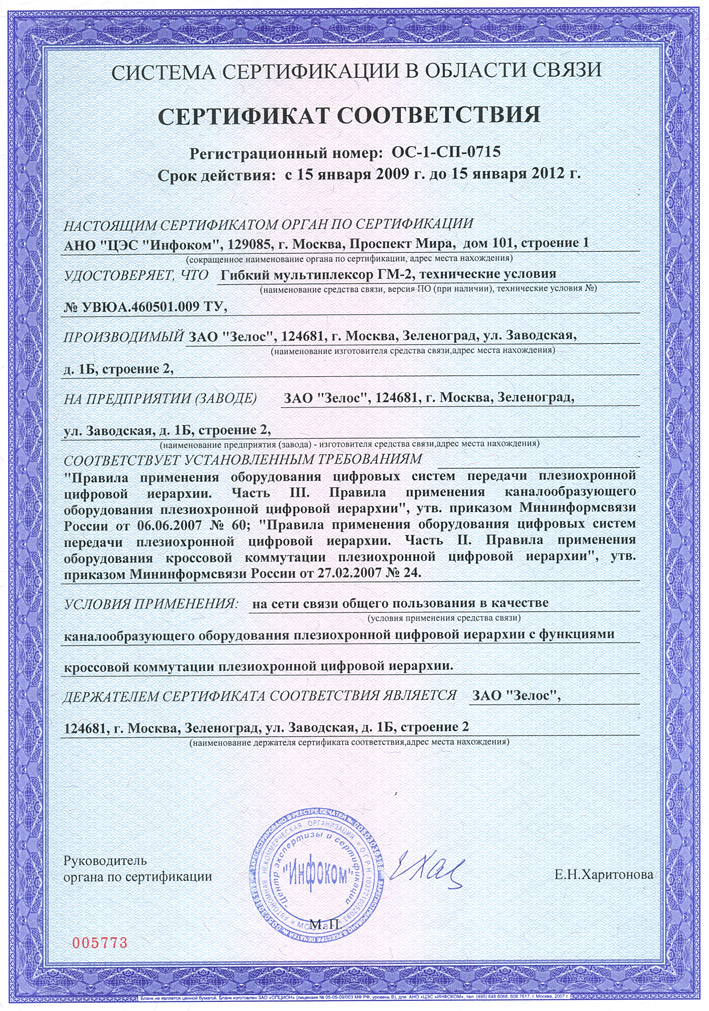

Сертификат соответствия No ОС-1-СП-0715 >>

Руководство пользователя для ГМ-2-MPR >>
