SDH РРЛ Ceragon FibeAir 1500

   Линейка радиорелейного оборудования Ceragon FibeAir 1500P разработана фирмой Ceragon Networks для работы в диапазонах 6-38 ГГц и передачи цифровых потоков nxSTM-1 (n=1…4); nxFast Ethernet (n=1,2) + 8Е1 с возможностью наращивания емкости канала от 100 Мбит/с до 622 Мбит/с. Система может применяться как в магистральных каналах связи, так и для объединения цифровых сетей масштаба города. Тем самым она соответствует потребностям операторов сетей сотовой связи, поставщиков услуг интернет и предприятий, эксплуатирующих высокоскоростные каналы связи.

Характеристики РРЛ оборудования Ceragon FibeAir 1500
   Радиорелейные линии Ceragon FibeAir 1500P работают в 14 диапазонах частот от 6 до 38 ГГц по схеме точка-точка. Максимальная скорость передачи данных в канале составляет 622 МБит/с. В Ceragon FibeAir 1500P реализован режим работы с двумя типами поляризациями в одном канале (CCDP), что обеспечивается благодаря использованию механизмов компенсации кросс-поляризационной интерференции (XPIC). Тем самым в каждом радиочастотном канале можно передавать два потока данных, используя ортогональную поляризацию. Так, например, в канале шириной 28 МГц можно передавать 2 потока STM-1. Устройства, в зависимости от требуемой протяженности трасс, поставляются с антеннами диаметром от 0,3 м до 1,8 м с усилением от 29,2 до 49,5 дБ соответственно. Линия комплектуется следующими типами инетерфейсов (по заказу): E1, E3, STM-1, Fast Ethernet 10/100. Кроме того, серия Ceragon FibeAir 1500P поддерживает специальный алгоритм для передачи АТМ трафика. В устройствах серии Ceragon FibeAir 1500P применено кодирование передаваемого сигнала (FEC), позволяющее на приемной стороне исправлять ошибки, возникшие в канале связи, и обеспечивать реальную вероятность появления ошибки на уровне не более 10-13. Помимо магистральных интерфейсов в устройства оснащены сервисным портом для настройки линии связи.

Конфигурация РРЛ Ceragon FibeAir 1500

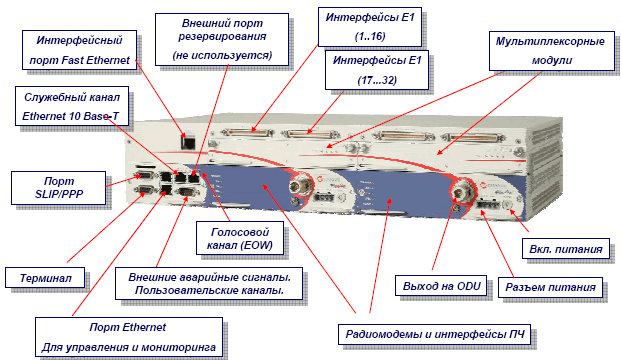

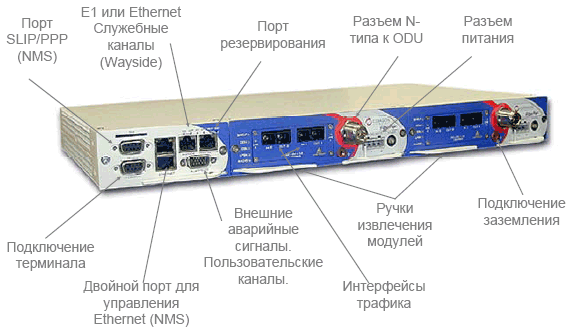

   Система Ceragon FibeAir 1500P поддерживает резервирование устройств с целью повышения надежности соединений. Реализованы следующие типы конфигурации резервирования: 1+0 (система без резервирования); 2+0 и 4+0 (с использованием XPIC); 1+1( система с "горячим резервированием"), 2+2 (с пространственным или частотным разнесением). В схемах с резервированием резервное устройство использует в случае включения частотный диапазон основного блока. Радиорелейная линия FibeAir 1500P состоит из внутреннего и внешнего модулей. Внутренний модуль включает магистральные интерфейсы, порты диагностики и сигнализации для подключения дополнительных средств управления и терминала настройки. Внутренний модуль монтируется в 19" стойку. Внешний модуль имеет погодозащитное исполнение. Он содержит высокочастотный преобразователь, подключаемый к антенной системе. Особый тип внешних модулей ODU HP, разработанный для диапазонов 6, 7, 8 и 11 ГГц, реализует повышенные показатели качества соединения на протяженных трассах. В комплект поставки системы Ceragon FibeAir 1500P входит пакет программного обеспечения для настройки и сетевого управления линией.

Обслуживание и настройка РРЛ Ceragon FibeAir 1500
   Каждое из устройств FibeAir 1500/1528 имеет встроенный модуль SNMP, осуществляющий современные функции сетевого управления. Помимо этого, компания Ceragon разработала собственный графический пакет сетевого менеджмента CeraView, работающий с операционными системами Windows 95/98/NT или поверх HP OpenView на компьютерах с ОС Windos NT или Unix.

Ключевые особенности РРЛ Ceragon FibeAir 1500

• многофункциональная компактная платформа;
• высокая защищенность от помех;
• современный протокол кодирования передаваемой информации;
• высокая надежность;
• прочное погодозащитное исполнение внешнего модуля;
• система резервирования устройств;
• средства сбора статистики и сетевого управления;
• передовые средства обнаружения и исправления ошибок в канале;
• управление конфигурацией удаленного модема;
• графический интерфейс пользовательского ПО;
• использование одного кабеля между внутренним и внешним модулями.

Параметры системы Ceragon FibeAir 1500

• Радиомодуль Ceragon FibeAir 1500
• диапазоны частот: 6, 7, 8, 11, 13, 15, 18, 23, 26, 28, 29, 31, 32 и 38 ГГц
• полоса радиочастот: 28 или 56 МГц;
• чувствительность приемника: -68…-75 дБм (в зависимости от диапазона частот и типа модуляции)
• излучаемая мощность: +17...+29 дБм (в зависимости от диапазона частот и типа модуляции)
• тип модуляции: 16/32/64/128/256 QAM
• стабильность частоты ± 5х10-4%
• поляризация излучаемого сигнала: линейная (горизонтальная или вертикальная)
• уровень вероятности ошибок по битам (BER): 10-6

Интерфейсы Ceragon FibeAir 1500

• максимальная общая емкость канала: 622 МБит/с;
• типы соединений: SONET: OC-3/STS-3, OC-3c/STS-3c, SDH: STM-1, ATM поверх SONET/SDH, IP поверх SONET/SDH, 3xDS3, 3xE3, 2x100Base Tx/Fx, 100Base Tx/Fx + DS3/E3;
• физические интерфейсы: CMI, UTP, STP (основные);
• совместимые стыки: ITU-T G.703, G.707, G.783, G.823, G.957, G.958, ITU-T I.432, ATM Forum, ETSI ETS 300 147, ETS 300 417, ANSI T1.105, ANSI TI.102-1993, Bellcore GR-253-core, TR-NWT-000499;
• интерфейс SNMP, совместимый с RFC 1213, RFC 1595 (SONET MIB);
• пользовательский интерфейс: V.24(RS-232, DB9, 64 кБит/с синхронный, 19.2 кБит/с асинхронный);

Общие характеристики РРЛ Ceragon FibeAir 1500
питание: -48 В постоянного тока;
размер:
- внешний модуль: 250 (диаметр) х 230 мм;
- внутренний модуль: 430 х 432 х 240 мм;
диапазон рабочих температур:
- для внешнего модуля: -50 ... +55 С;
- для внутреннего модуля: -5 ... +45 С;
вес:
- для внешнего модуля: 8 кг;
- для внутреннего модуля: 3 кг;
влажность (для внутреннего модуля): до 95% (без конденсации);

Дополнительные возможности РРЛ оборудования Ceragon FibeAir 1500

• наличие служебного канала 64 кБит/с;
• модульная система компоновки устройства;
• кабель длиной до 300 м.
