ММ-104, ММ-116 Шлюзы TDM через IP

ММ-104, ММ-116

шлюз TDM через IP

Назначение:

    Шлюзы TDMoP ММ-104, ММ-116 — оптимальное решение для передачи потоков G.703/E1 и высокоскоростного канала Ethernet по сети с коммутацией пакетов.

Варианты применения:

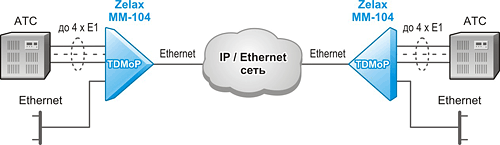

Передача потоков Е1 через IP/Ethernet-сеть


Передача потока E1 и пользовательских данных по радио-Ethernet

Объединение шлюзов в стек и передача 64-х потоков Е1
 через сеть Gigabit Ethernet

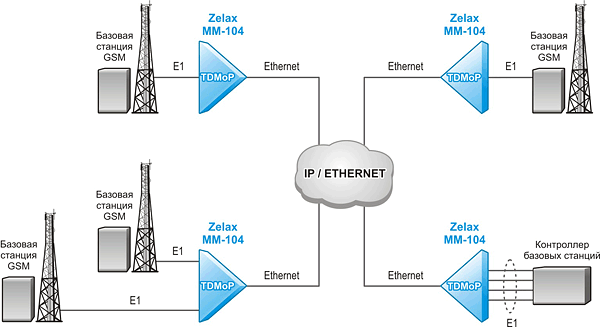

Подключение базовых станций по опорной сети с коммутацией пакетов


Организация «битовой трубы» через сеть IP/Ethernet

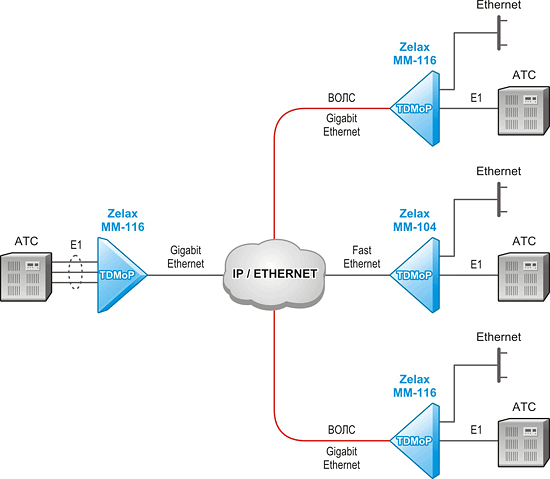

Подключение удалённых офисов к IP/Ethernet-сети по волоконно-оптическим линиям связи
 и объединение трафика в центральном узле

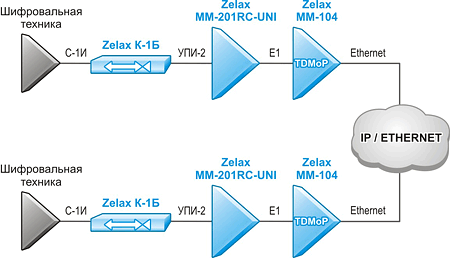

Передача данных интерфейса С-1И через IP/Ethernet

Преимущества:

  • прозрачная передача потоков G.703/E1 через IP/Ethernet-сети;
  • передача выбранных пользователем канальных интервалов;
  • определение голосовой активности (VAD);
  • оптимизирован для работы в беспроводных сетях;
  • независимая адаптивная синхронизация портов E1;
  • минимальная вносимая задержка;
  • широкая функциональность встроенного коммутатора Ethernet;
  • механизмы качества обслуживания (DiffServ/802.1p);
  • управление по SNMP, Telnet, Web или через управляющий порт;
  • встроенный терминальный сервер;
  • гарантия 5 лет.


Свойства, параметры:



   Шлюзы TDMoP ММ-104 и ММ-116 позволяют передавать по IP и Ethernet-сетям одновременно до 16-ти потоков G.703/E1 и высокоскоростной канал Ethernet. Таким образом, обеспечивается прозрачная передача TDM и IP-трафика через единую сеть с коммутацией пакетов.

    Поверх пакетной сети шлюзы создают виртуальные псевдопроводные соединения «точка–точка», позволяющие «прозрачно» передавать потоки G.703/E1. Развитые механизмы качества обслуживания позволяют задать приоритет пакетам, несущим TDM-данные, обеспечивая тем самым надёжную и своевременную доставку потоков G.703/E1 по IP и Ethernet-сетям.

    Шлюзы TDMoP ММ-104 и ММ-116 работают как с неструктурированными, так и со структурированными потоками G.703/E1. Для экономии полосы пропускания возможна передача выбранных пользователем канальных интервалов. При одновременной передачи голоса и данных шлюзы позволяют более эффективно использовать доступную пропускную способность, динамически разделяя её между активными телефонными каналами и трафиком Ethernet.

    Особенностью ММ-104 и ММ-116 является способность работать в беспроводных сетях Ethernet. Это достигается устойчивостью шлюзов к кратковременным пропаданиям сигнала и специальным методам транспортировки TDM-данных, которые минимизируют дуплексную нагрузку на беспроводной канал, уменьшая количество коллизий.

    Оригинальный алгоритм восстановления несущей частоты позволяет передавать потоки E1 с независимой синхронизацией для каждого канала, подключенного к шлюзу. Регулируемый размер буфера, возможность изменения размера полезных данных в пакете и поддержка механизмов качества обслуживания помогают исключить проблемы, возникающие при передаче данных через разнородные транспортные сети с коммутацией пакетов. Кроме того, в течение своей работы шлюзы строят графики распределения времени задержки передачи потоков Е1 через пакетную сеть и предоставляют интервальную статистику работы, привязанную к календарному времени, что облегчает поиск неисправностей и даёт возможность оптимально настроить шлюзы в конкретной сети.

    Благодаря поддержке протокола RSTP шлюзы позволяют организовать передачу потоков G.703/E1 по различным топологиям: «звезда», «цепочка», «кольцо» с возможностью резервирования.

    ММ-104 и ММ-116 поддерживают ограничение скорости передачи на каждом порту Ethernet, разделение трафика на уровне VLAN, назначение приоритетов 802.1p, каскадирование VLAN (Q-in-Q) и механизмы QoS, что в совокупности позволяет создать четкое разграничение сетей клиента и оператора.

    Особенностью ММ-116 является наличие портов Gigabit Ethernet и слотов для установки SFP-модулей (SFP-модулей SFP-fx, SFP-gx) что позволяет использовать его в высокоскоростных оптических сетях и в качестве шлюза TDMoP для центрального узла.

    Для увеличения количества портов G.703/E1 возможно объединение шлюзов в стек.

   По сравнению с технологией VoIP, применение шлюзов TDMoP обеспечивает сохранение капиталовложений в имеющееся оборудование TDM, низкие расходы на внедрение и эксплуатацию, а также предоставление новых прибыльных услуг.

   Тип оптического волокна и дальность работы определяются установкой необходимого SFP-модуля.


Характеристики:

Порты G.703/Е1:

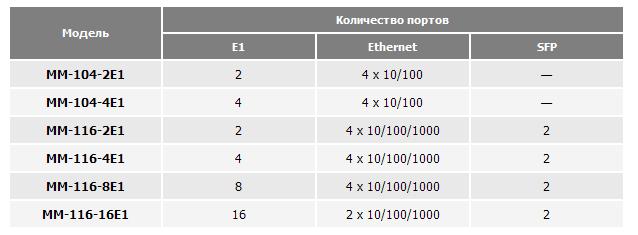

  • количество портов: 2, 4, 8 и 16 (в зависимости от модификации);
  • цикловая структура: произвольная;
  • линейное кодирование: HDB3;
  • чувствительность приемника: –12 дБ;
  • синхронизация: адаптивная или от принимаемого сигнала.


Порты Ethernet:

  • количество портов: 2 и 4 в зависимости от модификации);
  • 2 слота для установки SFP-модулей;
  • интерфейс: 10Base-T/100Base-TX или 10Base-T/100Base-TX/1000Base-T;
  • port-based VLAN (802.1Q);
  • качество обслуживания (QoS/CoS): в соответствии с 802.1p или DiffServ.


Псевдопроводная эмуляция TDM:

  • задержка передачи: от 2,5 мс;
  • протокол кадровой инкапсуляции: Minimal Header Ethernet;
  • протокол транспортной инкапсуляции: UDP;
  • компенсация вариации транспортной задержки: 0...512 мс;
  • устойчивость к пропаданию сигнала в беспроводной сети: до 4000 мс;
  • регулируемая длина пакета: 32...1452 байт;
  • маркировка пакетов: 802.1Q, 802.1p, Diffserv.


Управление и контроль работы:

  • с внешнего терминала через консольный порт RS-232;
  • с внешнего терминала через порт USB;
  • удалённо по протоколу Telnet;
  • централизованно по протоколу SNMP;
  • возможность обновления встроенного ПО через консольный порт или при помощи протокола FTP;
  • возможность включения локальных и удалённых шлейфов;
  • журнал системных и аварийных сообщений;
  • ограничение удаленного доступа: по паролю, по списку IP-адресов;
  • терминальный сервер.


Питание:

  • универсальное питание с резервированием: ~90...220 В, =36...72 В;
  • потребляемая мощность: не более 10 Вт.


Конструктивное исполнение:

  • пластмассовый корпус 226x166x45 мм;
  • металлический корпус высотой 1U, возможна установка в стойку 19”.

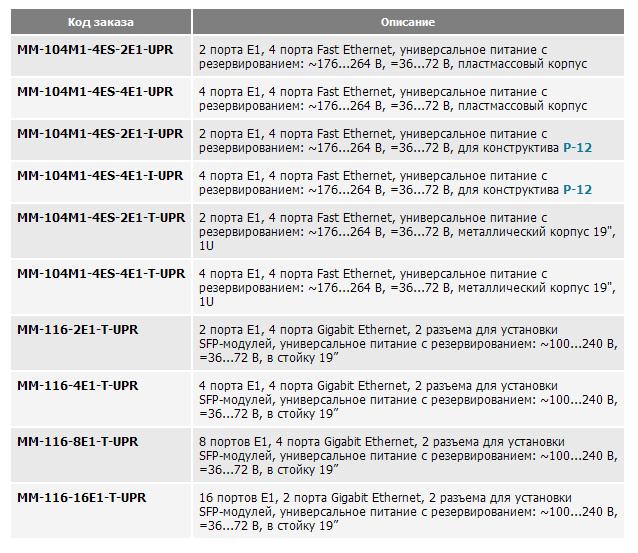

Модификации

Документация и ПО:

Техническое описание для ММ-104 и ММ-116 >>

Руководство по настройке для MМ-104, MМ-116 >>

Справочник команд >>

Руководство пользователя NMS >>

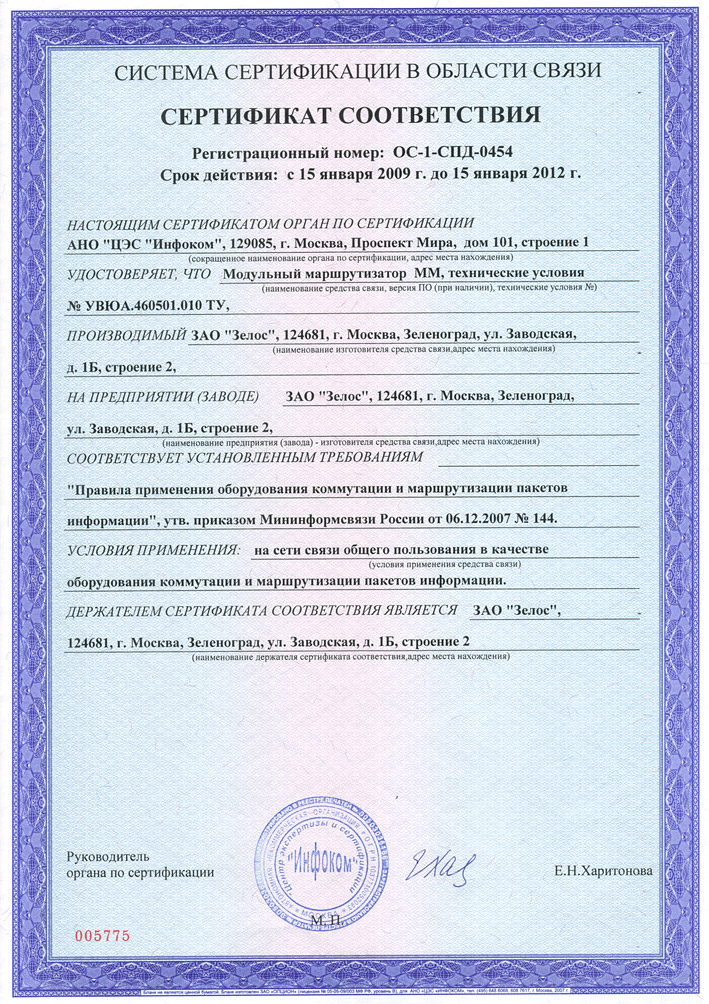

Сертификат соответствия No ОС-1-СПД-0454 >>
