Масштабируемые ЦРРС

МИК-РЛ4...6Р+, МИК-РЛ7...18Р+, МИК-РЛ23...40Р+

   Семейство масштабируемых ЦРРС «МИК-РЛххР+» - универсальное решение для построения как сетей плезиохронной (PDH) и синхронной (SDH) цифровых иерархий, так и сетей PDH повышенной пропускной способности (PDH+). Обеспечивает совместную передачу TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности. Аппаратура работает в диапазонах частот от 4 до 40 ГГц, отличается высокой скоростью передачи, гибкостью конфигурирования и масштабирования.

   Основное назначение ЦРРС «МИК-РЛххР+» - создание транспортной инфраструктуры операторов связи на внутризоновых и местных сетях, построение технологических линий связи, соединение скоростных сетей LAN, резервирование птоволоконных линий связи.

Отличительные особенности:

• изменяемая пропускная способность 5...155 Мбит/с;
• полезная нагрузка до 48хЕ1 + Ethernet или STM-1;
• совместная передача TDM и IP трафика с возможностью гибкого перераспределения пропускной способности;
• помехоустойчивое кодирование Витерби / Рида-Соломона;
• возможность программного управления шириной полосы частот радиоканала, программное переключение вида модуляции от QPSK до 128TCM, спектральная эффективность до 8 бит/с/Гц;
• адаптивная регулировка мощности передатчиков для снижения помех в сети РРС;
• модульное построение IDU с возможностью установки до 3-х сменных интерфейсных модулей;
• возможность наращивания скорости передачи в эксплуатации без замены оборудования;
• встроенный 4-х портовый коммутатор Ethernet;
• поддержка защищённых конфигураций: горячее резервирование с безобрывным переключением радиостволов и резервирование с пространственным разносом;
• повышенная грозозащищенность оборудования благодаря использованию оптоволоконного кабеля снижения;
• возможность питания приемопередатчиков от независимого источника для увеличения расстояния ODU-IDU до нескольких километров;
• универсальный протокол сетевого управления SNMP;
• компактная конструкция оборудования, простота монтажа.
•

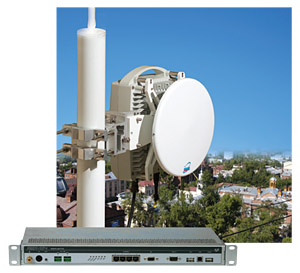

  Приемо-передающие устройства (ППУ) РРС «МИК-РЛххР+» устанавливаются непосредственно на антенну. Универсальный цифровой модем с программно переключаемыми полосой и видами модуляции QPSK / 16QAM / 64QAM / 128TCM размещён в ППУ. Выход ППУ в диапазонах 7...18 ГГц - коаксиальный разъем, в диапазонах 23...40 ГГц - волноводный фланец.

  Передача информационного сигнала между ППУ и модулем доступа осуществляется по оптической линии снижения.

  Для питания ППУ используется отдельный кабель. Питание может осуществляться как от источника, питающего модуль доступа, так и от отдельного источника.

  Модуль доступа МД1-1Р+ выполняет функции мультиплексирования основного и дополнительного трафика, обеспечивает резервирование стволов, организацию локальной телеметрии МД-ППУ, контроля и управления РРС. На задней панели расположены оптические модули портов ППУ и 3 слота для сменных интерфейсных блоков. На передней панели расположены входы основного и резервного источников питания модуля, четыре порта встроенного Ethernet-коммутатора.

Модуль МД1-1Р+ выполнен в корпусе «Евромеханика» 19” высотой 1U.

Блоки интерфейсов

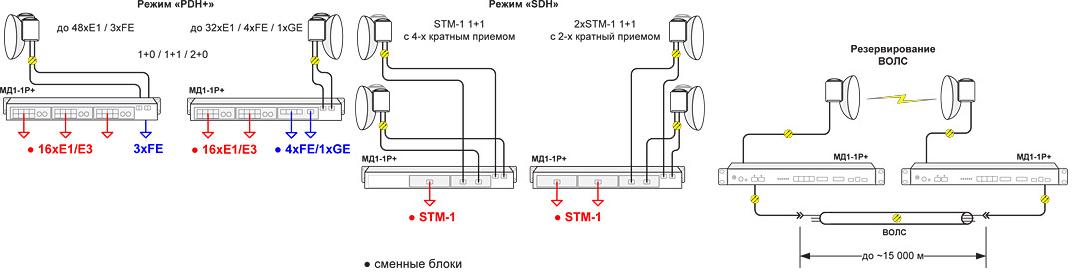

  Модуль доступа МД1-1Р+, в зависимости от решаемых задач, позволяет пользователю устанавливать следующие дополнительные интерфейсные блоки:

до 3-х блоков интерфейсов 16хЕ1/Е3

до 3-х блоков интерфейса E3

до 2-х блоков интерфейса STM-1

блок интерфейсов 1хGE/4хFE

блок интерфейсов разнесенного приема

   Линия снижения оптическая одномодовая (ЛСО-ОМ) предназначена для связи между внешним оборудованием (ППУ) и внутренним оборудованием (МД1-1 Р+). Представляет собой одномодовый оптический кабель, оконеченный с двух сторон на заводе изготовителе. Со стороны ППУ на оптическом кабеле расположен соединитель ODC-2 Plug, со стороны внутреннего оборудования на кабеле расположены две оптические вилки LC.

  Для подключения кабельной сборки к модулю доступа используется сменный оптический модуль (SFP), устанавливаемый в соответствующее гнездо на модуле доступа МД1-1Р+.

Технические характеристики ЦРРС МИК-РЛ7…18Р+ И МИК-РЛ23…40Р+ >>

Решение Государственной комиссии по частотам >>

Сертификат соответствия на аппаратуру цифровых радиорелейных станций:

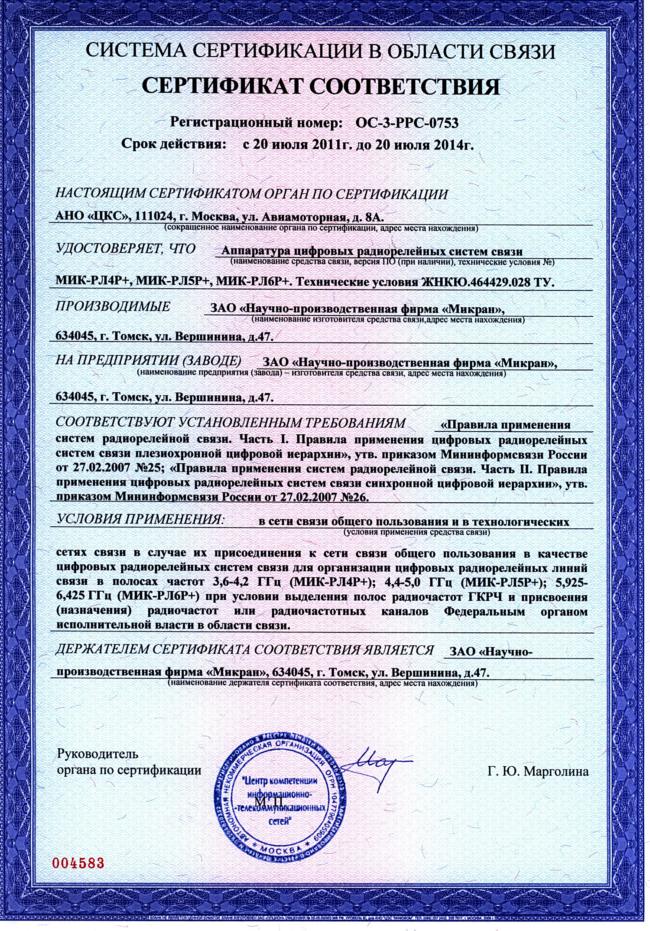

Масштабируемые цифровые радиорелейные станции МИК-РЛ4Р+...6Р+>>

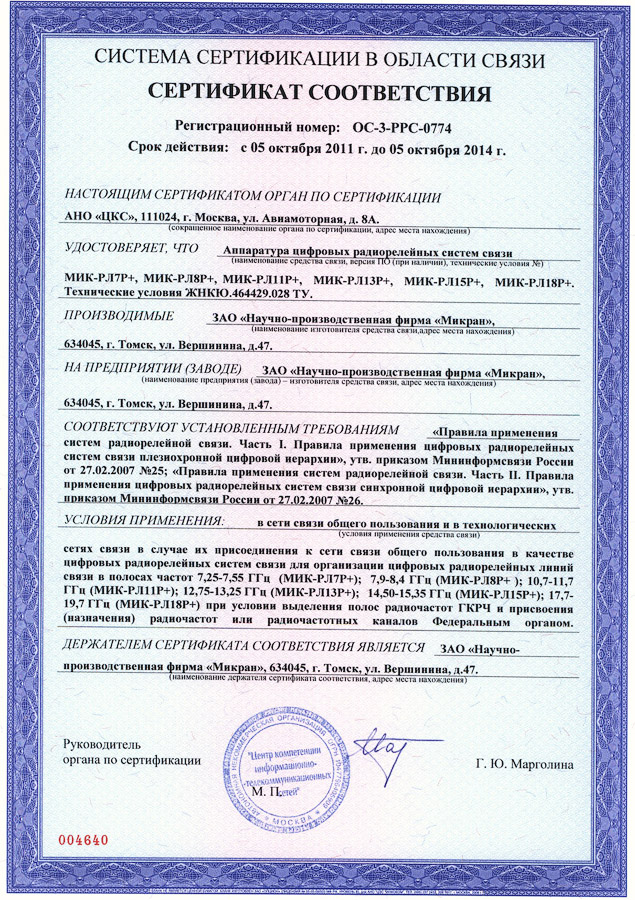

Масштабируемые цифровые радиорелейные станции МИК-РЛ7Р+...18Р+>>

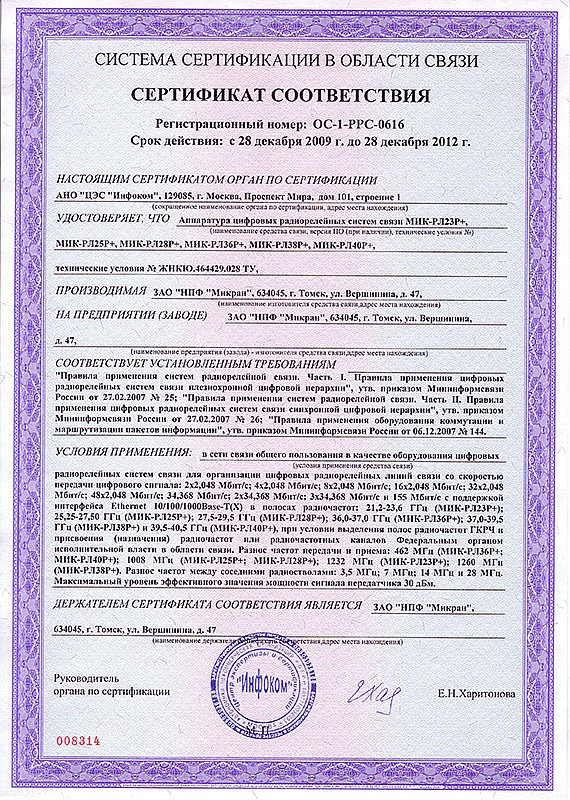

Масштабируемые цифровые радиорелейные станции МИК-РЛ723Р+...40Р+ >>
