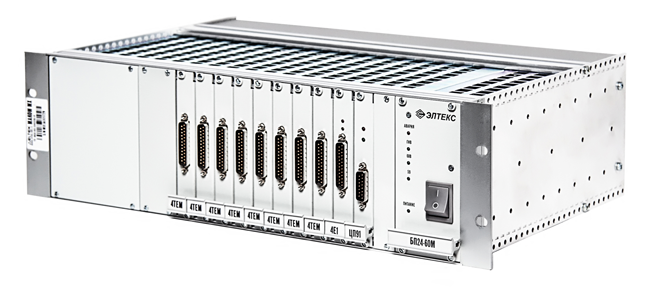

Маком-МХ

Гибкий мультиплексор

Гибкий мультиплексор предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.

Оборудование имеет следующие типы интерфейсов:

• цифровые стыки Е1, кодировка HDB3 или AMI;
• цифровые синхронные стыки V.24, V.11, V.35, V.36, X.21;
• FXS (двухпроводные физические линии для подключения оконечных абонентских устройств со шлейфной сигнализацией);
• трехпроводные физические соединительные линии (СЛ) с сигнализацией батарейным способом;
• двух-/четырех-/шестипроводные окончания каналов ТЧ аппаратуры систем передачи;
• двухпроводные физические линии системы МБ;
• цифровые асинхронные стыки V.24; цифровые стыки ИКМ-15 (1024 кбит/с);
• цифровые сонаправленные стыки 64 кбит/с (G.703.1);
• стыки С-1И;
• FXO (двухпроводные физические линии, включаемые в абонентские комплекты АТС);
• Ethernet 10/100 Base-T;
• TDMoP Ethernet;
• ВОЛС Ethernet TDMoP;
• телеграфные стыки;
•  цифровые стыки SHDSL.

Конструктивное исполнение:

Оборудование реализовано в виде модульной конструкции, при этом модули блока питания (БП) и центрального процессора (ЦП) являются базовыми и устанавливаются при любой конфигурации аппаратуры. Модуль ЦП осуществляет кроссовую коммутацию ОЦК и сигнальных каналов, производит конвертирование протоколов сигнализации, управляет работой модулей периферии. Параметры конфигурации хранятся в энергонезависимой памяти.

 Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний (модули периферии). Каждый модуль периферии содержит однотипные комплекты, обеспечивающие подключение определенных каналов и линий. Питание оборудования осуществляется от сети постоянного тока с заземленным положительным полюсом и напряжением 24…60В. Конструктивно каждый модуль выполнен в виде отдельного ТЭЗа. ТЭЗы устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении. Общее количество модулей периферии, которое можно установить в один корпус, составляет 16. Все посадочные места модулей периферии – универсальны.

Варианты применения:

В простейшем случае, с помощью мультиплексора Маком-МX можно скоммутировать от 4 до 60 аналоговых окончаний на один-два цифровых потока Е1 или до 128 абонентских комплектов на 4 потока Е1. В качестве аналоговых окончаний могут выступать 2, 4 или 6 проводные линии ТЧ, с внутриполосной сигнализацией или с сигнализацией выделенному сигнальному каналу, абонентские линии или абонентские комплекты. Информация речевых каналов при этом может быть сжата до 32 или 16 кбит/с на канал, используя кодирование АДИКМ.

Мультиплексор используется для организации цифрового канала связи по технологии SHDSL/SHDSL.bis со скоростью до 11,4 Mbps. В качестве особых возможностей мультиплексора следует отметить функции конвертора протоколов.
С помощью мультиплексора можно осуществлять конвертацию в обе стороны:

• местной и междугородной зоновой сигнализации 2600 Гц по каналам ТЧ в Е1 протокол 2ВСК;
• одночастотной сигнализации в 1ВСК;
• сигнализации батарейным способом по трёхпроводным соединительным линиям в Е1 протокол 2ВСК;
• преобразование стыка ИКМ-15 в Е1.

 Также мультиплексор позволяет, устанавливать широковещательные соединения, т.е. подать сигнал с одного из аналоговых или цифровых каналов на несколько других. Применяется в частности для подачи программ радиовещания в несколько пунктов одновременно.

Конфигурирование и мониторинг:

Конфигурирование и мониторинг производится с помощью персонального компьютера. Программное обеспечение позволяет осуществлять создание и редактирование конфигурации без подключения к мультиплексору или «онлайн», изменять параметры оборудования без перерыва работы, контролировать состояние мультиплексора и сигнализировать при возникновении аварийных ситуаций.

 Имеется возможность удаленного конфигурирования и мониторинга мультиплексора через потоки Е1, DSL, что позволяет объединить несколько мультиплексоров в сеть и управлять их работой удаленно с помощью компьютера, подключенного к любому из мультиплексоров этой сети. Программное обеспечение для центра эксплуатации работает в среде Windows 98/2000/XP и позволяет производить мониторинг /настройку работы как локального оборудования по стыку RS-232, так и сети мультиплексоров через цифровые тракты E1.

Основные технические характеристики:

• Интерфейс системы обслуживания: RS232/RS422
• Электропитание: 24...60 В постоянного тока
• 220 В, 50 Гц
• Габариты: 450х135х320 мм
• Условия эксплуатации: Рабочая температура +5°С...+40°С
• Относительная влажность 90% при +25°С

Схемы применения:

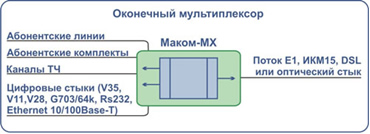

Рисунок 1 – Оконечный мультиплексор

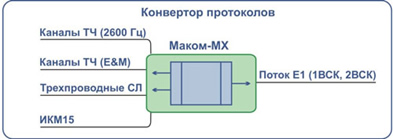

Рисунок 2 – Конвертор протоколов

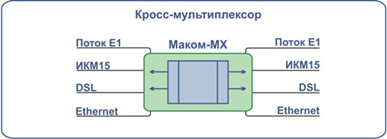

Рисунок 3 – Кросс-мультиплексор

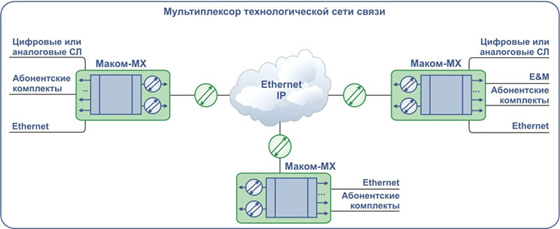

Рисунок 4 – Мультиплексор технологической сети связи

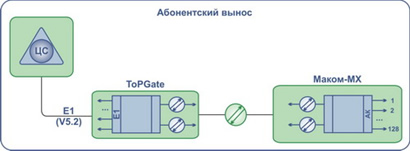

Рисунок 5 – Абонентский вынос

Состав плат:
Модуль блока питания БП24-60
БП24-60 предназначен для электропитания мультиплексора от первичного источника постоянного тока с заземленным положительным полюсом и номинальным напряжением 24, 48 или 60В. Данный тип модуля блока питания обеспечивает требуемые вторичные напряжения при напряжение первичного электропитания от 19 до 72В. Какие либо переключения в блоке питания при переходе от одного номинального напряжения первичного источника к другому не требуется. Блок питания БП обеспечивает получение необходимых для электропитания модулей мультиплексора вторичных напряжений. Имеет электронную защиту от перенапряжений и перегрузок.

Модуль центрального процессора ЦП91
Модуль ЦП91 предназначен для управления модулями периферийных окончаний, создания цифровых (64кбит/с) промежуточных путей для осуществления соединений между портами периферийных окончаний, поддержки протоколов внутриполосной и внеполосной сигнализации периферийных аналоговых окончаний и преобразование их в протоколы цифровых систем передачи (2ВСК, 1ВСК). Модуль ЦП91 осуществляет приоритетную синхронизации цифровых интерфейсов мультиплексора от различных источников хронирующих сигналов, связь с управляющим компьютером для редактирования параметров конфигурации мультиплексора и мониторинга.

В состав модуля входят следующие функциональные узлы: схема управления, ядро на базе сигнального процессора ADSP2191, генератор синхропоследовательностей, цифровой коммутатор потоков TDM (с временным делением каналов), порты связи с управляющим компьютером.

Модуль абонентских комплектов 8АК
Модуль 8АК содержит 8 комплектов для подключения оконечных абонентских устройств со шлейфной сигнализацией с возможностью удаленного тестирования комплекта и абонентской линии. К данным комплектам подключаются кабины переговорного пункта или прямые абоненты.

Параметры окончаний модуля:
входное/выходное сопротивление 600 Ом;
затухание несогласованности относительно сопротивления 600 Ом в полосе 0,3...3,4кГц не менее 12 дБ;
ток питания телефонного аппарата при сопротивлении цепи до 1800 Ом составляет 25±5 мА;
сигнал посылки вызова для информирования прямого абонента о поступлении входящего вызова имеет следующие параметры:
частота 25±2 Гц;
напряжение 95±5 В;
длительность 0,8±0,1 с;
интервал 2,2±0,1 с;
допустимое сопротивление шлейфа подключаемой линии, включая сопротивление телефонного аппарата, не менее 1800 Ом при затухании линии на частоте 1000 Гц до 4,5 дБ.

Модуль двухпроводных СЛ 4АЛ
Модуль 4АЛ содержит 4 комплекта окончаний для подключения двухпроводных физических СЛ, включаемых на противоположном конце в комплекты РСЛ-спец (ЗЛ) или абонентские комплекты АТС (линии доступа АТС) с сигнализацией от АТС - индукторным вызовом, в сторону АТС - замыканием шлейфа. Служит для организации доступа абонентов АТС к службам «07», «09», линий ВРМ. При использовании в исходящем направлении возможен набор кодом DTMF. При необходимости может быть включена опция «контроль 425 Гц» для привлечения внимания оператора или автоматического сброса соединения в случае обнаружения сигнала «Занято».
входное/выходное сопротивление 600 Ом;
затухание несогласованности относительно сопротивления 600 Ом в полосе 0,3...3,4кГц не менее 12 дБ;
ток имитатора шлейфа не менее 35 мА.

Модуль трехпроводных СЛ 4СЛУ
Модуль 4СЛУ предназначен для подключения ЦС к АТС электромеханического типа по трехпроводным физическим линиям с линейной сигнализацией батарейным способом по протоколу СЛМ. Модуль содержит четыре комплекта окончаний, каждый из которых обеспечивает подключение одной СЛ.

Для каждого из портов могут быть установлены следующие параметры:
замедленный набор – временные параметры набора увеличены для стыковки с ДШАТС, комплекты которых не успевают срабатывать на номинальных скоростях;
автоотбой – не поддерживается.

Модуль 2/4/6-ти проводных окончаний каналов ТЧ, 4ТЕМ
Модуль 4ТЕМ содержит 4 комплекта окончаний для сопряжения гибкого мультиплексора со стандартными двух/четырёх/шестипроводными каналами ТЧ с различными протоколами сигнализации: 1ВСК, 2ВСК, E&M.
входное и выходное сопротивление 600 Ом;
затухание несогласованности относительно сопротивления 600 Ом в полосе 0,3...3,4кГц не менее 14 дБ;
режимы входных/выходных уровней, дБм:
+4,3/-13 (подключение к каналу системы передачи);
-13/+4,3 (подключение к коммутационной системе);
0/0 (транзит);
0/-6 (для двухпроводного режима).

Модуль цифровых стыков Е1 4Е1
Модуль 4Е1 содержит четыре комплекта для подключения цифровой СЛ со скоростью 2048 кбит/с (ИКМ-30) с протоколами сигнализации 2ВСК, 1ВСК (E&M) и др.Обеспечение требуемых протоколов сигнализации оговаривается при заказе.Соответствие стандартам G.703, G.704:
входное и выходное сопротивление окончания 120 Ом симметричное;
затухание отражения входного и выходного порта в полосе частот 51,2...3072 кГц не менее 12 дБ;
тактовая частота 2048 кГц;
линейный код HDB-3 или AMI;
номинальная амплитуда импульса 3 В, в отсутствие импульса - не более 0,3 В;
приёмник комплекта обеспечивает приём сигналов с вышеуказанными параметрами после их прохождения по соединительной линии с затуханием 0...6 дБ на частоте 1024 кГц;
синхронизация от ведущей станции (с возможностью отключения синхронизации от данного потока).

Модуль цифровых стыков ИКМ15 4И15
Модуль предназначен для согласования канальных интервалов цифровых потоков ИКМ15 с любыми стыками периферийных окончаний мультиплексора. Модуль содержит четыре независимых стыка, каждый из которых может работать со своими индивидуальными настройками. Комплекты не имеют оконечных регенераторов и предназначены для работы по внутристанционным стыкам с затуханием не более 6дБ на полутактовой частоте. Стыки могут работать с линейными сигналами HDB3, AMI, NRZ (ОМС). При работе с сигналом NRZ может быть назначен режим кодера канала "с установкой" (при работе с оборудованием ИКМ15 выпуска до апреля 1984г.). Имеется возможность включения режима кодирования сигнала по G.711. Предусмотрена возможность синхронизации мультиплексора от любого из потоков ИКМ15.

Модуль асинхронных стыков 4V24
Модуль предназначен для осуществления асинхронного согласования передачи данных с цифровым потоком Е1 (либо ИКМ15). Модуль содержит четыре независимых стыка, каждый из которых может работать со своими индивидуальными настройками. Физический интерфейс каждого стыка – RS-232. Скорость обмена данных устанавливается любая из ряда стандартных скоростей в пределах (110…57600)бод. При условии, если скорость обмена ?19200бод, можно установить режим передачи сигналов двух стыков одного модуля 4V24 через один канальный интервал потока Е1. Если скорость обмена не превышает 14400бод, можно через один канальный интервал потока передавать сигналы всех четырёх стыков модуля.

Модуль асинхронных стыков 2VS
Модуль 2VS является одним из устройств периферийных окончаний мультиплексора. Он предназначен для осуществления синхронного согласования передачи данных со скоростью N*64килобит/с. с цифровым потоком Е1 (либо ИКМ15). Могут использоваться любые канальные интервалы потока. Модуль содержит два независимых стыка, каждый из которых может работать со своими индивидуальными настройками. Скорость передачи у каждого стыка устанавливается в пределах (1?N?31). Верхняя граница “N” определяется наличием служебного канального интервала в потоке Е1 для передачи кадрового синхроимпульса и HDLC-потока для мониторинга и управления сетью мультиплексоров. Физические интерфейсы стыков устанавливаются из списка: RS-530, RS-530A, V.11 (X.21), V.35, RS-449/V.36, RS-232.

Стыки являются «противонаправленными» с отдельными цепями передачи хронирующих сигналов. Основной режим работы стыков - DCE (ведущий режим). Предусмотрена возможность включения режима DTE (ведомый режим), при этом активируется вход хронирующего сигнала (N*64кГц) и синхронизация мультиплексора должна быть назначена от данного стыка (такая возможность в мультиплексоре предусмотрена).

Модуль синхронных сонаправленных стыком 64 кбит/с 4С64

Модуль сжатия речевых сигналов АДИКМ
Модуль АДИКМ предназначен для преобразования речевых сигналов, представленных в цифровой форме 64 кбит/с ИКМ по G.711 закон А, в сигналы АДИКМ со скоростью передачи 32 кбит/с или 16 кбит/с по G.723 с последующей коммутацией сжатых сигналов на канальные интервалы потоков Е1. Максимальное количество каналов, преобразуемых модулем АДИКМ, равно 64.
Модуль не имеет разъёма для подключения внешних сигналов. Каналы, подлежащие сжатию, коммутируются на модуль в поле коммутации и подводятся по цифровым промлиниям мультиплексора.

Модуль передачи данных LAN
Модуль предназначен для подключения системы передачи данных с интерфейсом 10/100BASE-T. Поддерживает 8 независимых направлений передачи данных, суммарное количество каналов в которых, не должно превышать тридцати. Коммутация каналов данных производится в коммутационном поле мультиплексора.

Модуль оптического стыка 4ToP-2F
Модуль 4ToP-2F предназначен для совместной передачи цифровых потоков Е1 и пакетов данных Ethernet по волоконно-оптической линии связи с одномодовыми волокнами в диапазоне длин волн 1.3 и 1.55 мкм. Имеет два оптических интерфейса.

Со стороны пользовательских интерфейсов модуль 4ToP-2F способен принимать без потери данных до 8-ми потоков Е1, но на промлинию TDM он выводит не более 4-х потоков Е1. Модуль ЦП мультиплексора обрабатывает и производит маршрутизацию каналов. Количество выводимых на промлинию потоков задается программно, остальные потоки проходят «транзитом» и не обрабатываются ЦП.

Модуль комплектов системы МБ, 4МБ

Модули цифровых стыков SHDSL
Модуль SHDSL предназначен для организации DSL-соединения по технологии SHDSL/SHDSL.bis, имеет два интерфейса DSL, обеспечивает передачу в едином цифровом потоке разговорных каналов абонентов и передачу данных со скоростью до 11,4 Mbps. Для выполнения функций передачи данных модуль оснащен интерфейсом Ethernet. Обеспечивает прозрачную передачу Ethernet-пакетов, позволяет организовать аналоговую служебную связь.

Модуль может работать в 2-х режимах: ведущем и ведомом. Устройство в ведущем режиме управляет всеми параметрами DSL-соединения. Для устройства, находящегося на другом конце, должен быть выбран ведомый режим работы. Синхронизация ведущего устройства осуществляется по тактовым сигналам мультиплексора, ведомого – по DSL-линии. Скорость DSL-соединения устанавливается при конфигурации.

Модуль дистанционного питания 1DP
Модуль дистанционного питания 1DP предназначен для питания регенераторов в линии. Работает на одно направление как в однопарном, так и в двухпарном режимах, питает до шести регенераторов.
выходное напряжение дистанционного питания от ± 40В до ± 300В;
максимальный ток дистанционного питания 60 мА для однопарной системы, 100 мА для двухпарной;
возможность работы в режиме стабилизации напряжения или выходного тока;
возможность задания выходных значений тока и напряжения;
контроль тока утечки;
контроль обрыва линии;
возможность переполюсовки для нахождения участка неисправности;
защита по току от короткого замыкания.

Субмодуль служебной связи МСС
