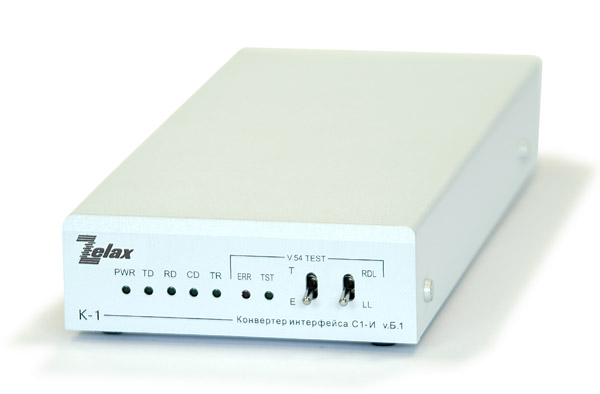

К-1Б

Конвертер для стыка С1-ФЛ-БИ (С1-И)

 Назначение:

 Основное назначение конвертера К-1Б — подключения оконечного оборудования данных (ООД) с синхронным или асинхронным интерфейсом к каналообразующей и специальной аппаратуре, имеющей стык С1-И. Данный стык используется на станциях космической связи и в шифровальной аппаратуре.

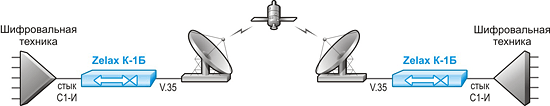

Варианты применения:

Преимущества:

преобразование интерфейса С1-И (шифровальная аппаратура, станции космической связи) в стандартные цифровые интерфейсы:

• RS-232 (С2, V.24/V.28), V.35, V.10, V.11, V.36 (RS-449), RS-530, X.21;
• работает в DTE и в DCE режимах;
• полная гальваническая развязка от каналообразующей аппаратуры и сети питания;
• удаление до 500 м от каналообразующей аппаратуры;
• встроенный синхронно/асинхронный преобразователь на скорость от 1200 до 57600 бит/с;
• встроенный BER-тестер;
• гарантия 3 года.

Свойства, параметры:

Конвертер обеспечивает полностью прозрачный цифровой синхронный или асинхронный канал. Конвертер позволяет соединить шифровальную аппаратуру через стандартную аппаратуру передачи данных — мультиплексоры, модемы и т.д.

 Встроенный синхронно-асинхронный преобразователь обеспечивает возможность связи асинхронных устройств (например, стандартных РС-совместимых компьютеров).

Характеристики:

Стык С1-ФЛ-БИ (С1-И):

• параметры сопряжения со стыком соответствуют ГОСТ 73232-87 и ОСТ4.208.002;
• кодирование: биимпульс;
• чувствительность приемника: –3 дБ.

Порт УПИ-2:

• последовательный, универсальный порт: RS-232 (V.24/V.28), V.35, V.36, RS-449, RS-530, X.21, V.10, V.11;
• выбор интерфейса осуществляется подключением соответствующего кабеля;
• режим работы: синхронный или асинхронный;
• скорость передачи данных в синхронном режиме:
• от 1,5 до 256 кбит/с (для режима DTE),
• от 1,2 до 64 кбит/с (для режима DCE);
• скорость передачи данных в асинхронном режиме: от 1,2 до 57,6 кбит/с (только для режима DCE);
• управление потоком данных: отсутствует.

Управление и контроль работы:

• при помощи микропереключателей;
• встроенный BER-тестер;
• возможность включения локальных и удалённых шлейфов;
• светодиодная аварийная индикация.

Питание:

• от сетевого адаптера ~220/~9 В;
• =20...72 В.

Конструктивное исполнение:

• металлический корпус 240x115x40 мм;
• без корпуса, для монтажа в конструктив Р-312.

Модификации:

Код заказа                                  Описание
К-1Б-AC9 *                  металлический корпус 240x115x40 мм, питание ~220 В
К-1Б-DC60                  металлический корпус 240x115x40 мм, питание =20...72 В
К-1БК-AC9                  для конструктива Р-312-AC, питание ~9 В
К-1БК-DC60                для конструктива Р-312-DC, питание =20...72 В
 * — комплектуется сетевым адаптером ~220 В/~9 В

Руководство пользователя для К-1Б >>
