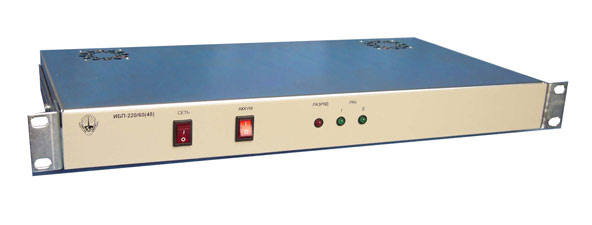

Источник бесперебойного питания ИБП 220/60В-ххА
Импульсные сетевые (с КПД до 90%) источники бесперебойного питания ИБП 220/60(48; 24; 12)В предназначены для преобразования переменного напряжения ~220+33-44В 50 Гц в постоянное напряжение 68В; 54,4В; 27,2В; 13,6В; бесперебойного (горячее резервирование преобразователей) питания телекоммуникационного оборудования; безобрывного перехода на питание оборудования от АКБ в случае пропадания сети 220 В; заряда АКБ.
Особенности:
1. Использование комбинированной схемы преобразования позволило достичь высокого КПД и исключительной надежности;
2. Рекордные масса-габаритные показатели. ИБП с выходной мощностью 550 Вт размещается в корпусе 19” 1 U;
3. Гибкая конфигурация позволяет производить различные варианты ИБП с выходным напряжением 68В; 54,4В; 27,2В; 13,6В и током от 3 до 24 А.;
4. Возможность параллельного соединения ИБП для увеличения выходной мощности.
ИБП 220/60В предназначены для работы с аккумуляторной батареей, состоящей из 5 (4; 2; 1) кислотных аккумуляторов емкостью до 50 А/ч.
Состав ИБП: корпус, один (два) преобразователя, плата коммутации.
|
№ п.п. |
Наименование
|
Uвых, В |
Iвых, А |
Pвых.max, Вт |
Тип преобразо- вателей ИБЭП |
Масса, кг |
Габариты
|
|
1. |
ИБП 220/60В-5+5А-АКБ** |
68 |
0 ~ 10* |
680 |
ПР310-60В-5А** |
5 |
225*480*44 Евроконструктив 19" 1U |
|
2. |
ИБП 220/60В-3+3А-АКБ** |
68 |
0 ~ 6* |
408 |
ПР310-60В-3А |
5 |
225*480*44 Евроконструктив 19" 1U |
|
3. |
ИБП 220/60В-5А-АКБ** |
68 |
0 ~ 5 |
340 |
ПР310-60В-5А** |
4 |
225*480*44 Евроконструктив 19" 1U |
|
4. |
ИБП 220/60В-3А-АКБ |
68 |
0 ~ 3 |
204 |
ПР310-60В-3А |
4 |
225*480*44 Евроконструктив 19" 1U |
|
5. |
ИБП 220/48В-3А-АКБ |
54,4 |
0 ~ 3 |
163 |
ПР310-48В-3А |
5 |
225*480*44 Евроконструктив 19" 1U |
|
6. |
ИБП 220/48В-3+3А-АКБ** |
54,4 |
0 ~ 6* |
325 |
ПР310-48В-3А |
4 |
225*480*44 Евроконструктив 19" 1U |
|
7. |
ИБП 220/48В-5А-АКБ** |
54,4 |
0 ~ 5 |
272 |
ПР310-48В-5А |
4 |
225*480*44 Евроконструктив 19" 1U |
|
8. |
ИБП 220/48В-5+5А-АКБ** |
54,4 |
0 ~ 10* |
545 |
ПР310-48В-5А |
5 |
225*480*44 Евроконструктив 19" 1U |
|
9. |
ИБП 220/48В-6А-АКБ** |
54,4 |
0 ~ 6 |
326 |
ПР310-48В-6А |
4 |
225*480*44 Евроконструктив 19" 1U |
|
10. |
ИБП 220/48В-6+6А-АКБ** |
54,4 |
0 ~ 12* |
652 |
ПР310-48В-6А |
5 |
225*480*44 Евроконструктив 19" 1U |
|
11. |
ИБП 220/24В-9А-АКБ |
27 |
0 ~ 9 |
240 |
ПР310-24В-9А |
4 |
225*480*44 Евроконструктив 19" 1U |
|
12. |
ИБП 220/24В-9+9А-АКБ** |
27 |
0 ~ 18* |
480 |
ПР310-24В-9А |
5 |
225*480*44 Евроконструктив 19" 1U |
|
13. |
ИБП 220/12В-12А-АКБ |
13,6 |
0 ~ 12 |
163 |
ПР310-12В-12А |
4 |
225*480*44 Евроконструктив 19" 1U |
|
14. |
ИБП 220/12В-12+12А-АКБ** |
13,6 |
0 ~ 24* |
326 |
ПР310-12В-12А |
5 |
225*480*44 Евроконструктив 19" 1U |
* - При одновременной работе основного и резервного преобразователей
** - Принудительное охлаждение
Резервирование ИБП-220/60(48; 24; 12)В:
Источники бесперебойного питания с резервом обеспечивают подключение к нагрузке 2-х преобразователей. Подключение АКБ осуществляется отдельным переключателем. При отказе одного преобразователя всю нагрузку берет на себя второй.
Защита:
ИБП-220/60(48; 24; 12)В обеспечивают:
- защиту от перегрузки по току;
- защиту от недопустимого снижения и превышения напряжения сети;
- защиту от переполюсовки АКБ;
- защиту от глубокого разряда АКБ;
- индикацию состояния ИБП по светодиодам.
Конструкция:
ИБП 220/60(24;12)В выполнен в корпусе высотой 1U и предназначен для установки в стойки или шкафы 19”.
