ГМ-1-ЛхУ

ГМ-1-ЛxУ

оптические мультиплексоры

Назначение:

Мультиплексоры ГМ-1-ЛxУ представляют собой экономичное решение для передачи до восьми каналов G.703/E1 и высокоскоростного канала Ethernet по оптоволоконной линии на большие расстояния.

Варианты применения:

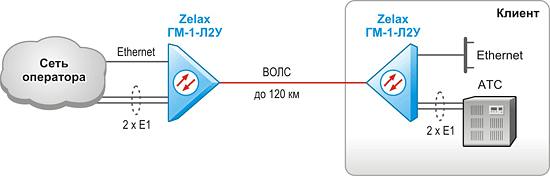

Высокоскоростное подключение клиентов к сети оператора
по волоконно-оптической линии связи

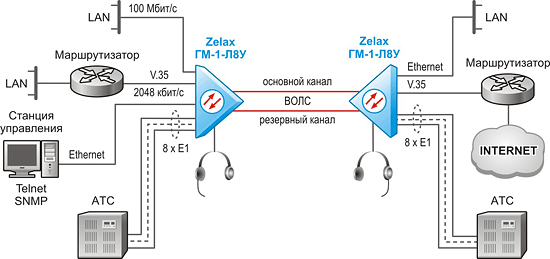

Объединение АТС и сегментов Ethernet по оптоволоконной линии

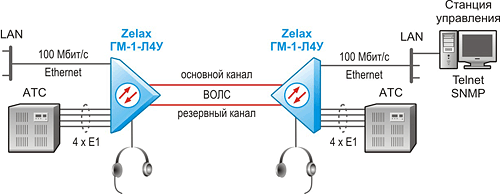

Объединение АТС и сетевых инфраструктур 2-х удалённых узлов
по волоконно-оптической линии связи

Преимущества:

дальность работы до 120 км по одному или двум оптическим волокнам;
прозрачная передача потоков G.703/E1;
дополнительный асинхронный порт передачи данных RS-232;
встроенный порт служебной голосовой связи;
опциональный синхронный порт передачи данных V.35;
поддержка VLAN;
управление по SNMP, Telnet, Web или через управляющий порт;
гарантия 5 лет.

Свойства, параметры:

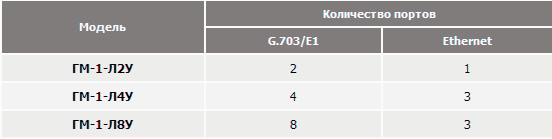

Мультиплексоры ГМ-1-Л4У и ГМ-1-Л8У позволяют организовать по одной волоконно-оптической линии связи одновременную передачу восьми потоков Е1, данных Ethernet, синхронного и асинхронного каналов. Мультиплексоры имеют встроенный коммутатор Ethernet, что позволяет исключить необходимость использования дополнительного коммутатора при подключении небольшого количества пользователей. ГМ-1-Л2У — эффективное решение для тех заказчиков, кому достаточно двух потоков Е1 и одного порта Ethernet.

Настройка, мониторинг и управление мультиплексоров ГМ-1-ЛхУ осуществляется через консольный порт, при этом с локального мультиплексора можно управлять удалённым, что становится особенно важным при большой удаленности узлов и отсутствии квалифицированного персонала на площадке абонента. Кроме этого, в случае, когда между узлами отсутствует или ограничена по каким-либо причинам телефонная связь, в мультиплексорах предусмотрен порт служебной голосовой связи. Если по каким-либо причинам мультиплексорами нельзя управлять локально, то возможна установка дополнительного модуля управления, при этом для удаленного доступа к обоим мультиплексорам достаточно установить модуль в один из мультиплексоров.

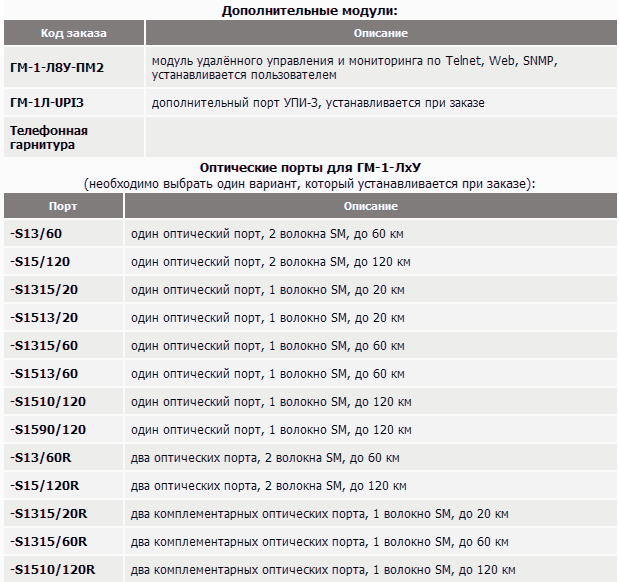

В зависимости от модификации мультиплексора дальность передачи по оптоволоконной линии может составлять до 120 км по одному или двум волокнам. При установке дополнительного модуля УПИ-3 появляется возможность передачи синхронного потока данных V.35/RS-449/RS-530 на скорости 2048 кбит/с.

Диагностика работы мультиплексоров упрощается за счет наличия светодиодных индикаторов, генерации аварийный оповещений AIS, детектирования отказов соединений и оповещение об отказе при помощи «сухих» контактов.

Для увеличения надёжности связи можно использовать модификации мультиплексоров с резервным оптическим портом. Переключение на резервный интерфейс при отказе основного канала связи производится в ручном или автоматическом режиме по различным критериям.

При подключение большого количества абонентов в мультиплексорах такого класса очень важным является не номинальная пропускная способность канала Ethernet — 100 Мбит/с, а реальная. Независимое тестирование показало, что в мультиплексорах ГМ-1-ЛхУ реальная пропусканная способность канала Ethernet составляет 98,3 Мбит/с. Передача потоков Е1 не влияет на скорость передачи в канале Ethernet.

Мультиплексоры ГМ-1-ЛхУ передают сигналы каждого канала Е1 независимо, поэтому синхронизация в каждом из них может быть произвольная, не связанная с синхронизацией остальных каналов Е1.

Мультиплексоры очень просты в управлении, благодаря чему при их установке и эксплуатации нет необходимости привлекать высококвалифицированных специалистов. Для решения большинства задач даже не требуется начальная настройка мультиплексоров, достаточно подключить кабели и подать напряжение питания.

Характеристики:

Порты G.703/E1:
