Универсальный мультиплексор БУК-БСС.

Назначение универсального мультиплексора БУК-БСС:
 БУК-БСС используется в качестве уплотнения абонентских телефонных каналов, образования каналов Ethernet и соединительных линий с аналоговыми телефонными станциями. В одном корпусе шириной 19" возможно реализовать до 60 каналов связи, в корпусе шириной 300 мм до 30 каналов связи различного назначения, а в корпусе 19” высотой 2U –до 12 каналов.

Функциональные возможности:

• уплотнение абонентских линий;
• каналы Ethernet;
• универсальные 2/4 проводные каналы ТЧ;
• входящие/исходящие каналы СЛ;
• организация линейного тракта SHDSL.bis;
• встроенный анализатор SHDSL.bis;
• выделение/вставка и кросс-коннекция каналов из потоков Е1 и E1/2.

Состав мультиплексора БУК-БСС:

МБ-300
Модуль базовый для БУК-БСС. Каркас шириной 300 мм. Количество платомест -10, до 30 каналов.
МБ-19
Модуль базовый для БУК-БСС. Каркас шириной 19”. Количество платомест-16 до 30 каналов.
МБ-19-2
Модуль базовый для БУК-БСС. Каркас шириной 19”. Количество платомест-15, до 60 каналов.
МБ-19-12
 Модуль базовый для малоканальных систем передачи. Каркас шириной 19”. Количество платомест-4, до 12 каналов.

ИП-04

Источник питания. Ячейка - источник питания обеспечивает получение вторичных напряжений ±5В для питания ячеек, входящих в состав мультиплексора БУК-БСС.

ЦПП – К1

Цифровой приемопередатчик. Ячейка цифрового приемопередатчика E1 или Е1/2 (ИКМ-15) и управления до 30 канальными окончаниями.

ЦПП – К2

Цифровой приемопередатчик. Ячейка 2-х цифровых приемопередатчиков E1 и/или ИКМ-15, управления до 30 канальными окончаниями, транзита и выделения до 30 каналов. Управление от PC.

ЦПП – DSL М

Цифровой приемопередатчик. Ячейка 2-х цифровых приемопередатчиков E1 и/или ИКМ-15 (один из них в линейном коде PAM-16 (SHDSL), управления до 30 канальными окончаниями, транзита и выделения до 30 каналов с управлением от PC.

ЦПП – DSL 1.bis

Цифровой приемопередатчик. Ячейка 2-х цифровых приемопередатчиков E1 и/или Е1 (ИКМ-15). Один порт SHDSL.bis в линейном коде ТС-РАМ. Управление до 60 канальных окончаний. Имеет один порт Ethernet до 11 392 кбит/с, телеметрия и управление от PC.

ЦПП – DSL 2.bis

Цифровой приемопередатчик. Ячейка 4-х цифровых приемопередатчиков E1 и/или Е ? (ИКМ-15). Два порта SHDSL.bis в линейном коде ТС-РАМ. Управление до 60 канальных окончаний. Имеет один порт Ethernet до 22784 кбит/с, телеметрия и управление от PC.

ЦПП-DSL-12.bis

Цифровой приемопередатчик. Ячейка цифрового приемопередатчика SHDSL.bis для малоканальных систем передачи управление 12 канальными окончаниями.Один порт Ethernet со скоростью передачи nx64 кбит/с, где n= 1 ?15.

СМД-6К

Ячейка 2-х/4-х проводных соединительных линий. Ячейка СМД-6К на шесть каналов 2/4 проводных ТЧ с сигнализацией 1 ВСК (E&M). Четыре различных режима работы аналоговых окончаний.

АВ-6К

Ячейка абонентская входящая, станционный стык. Ячейка АВ-6К в комплекте с ячейкой АИ-6К предназначена для организации до 6 независимых каналов «прямых» абонентов. Обеспечивает аналогово-цифровое преобразование аналоговых сигналов и сигналов управления и взаимодействия принятых со стороны абонентского комплекта АТС в цифровую форму и наоборот.

АИ-6К

Ячейка абонентская исходящая, абонентский стык. Ячейка АИ-6К в комплекте с платой АВ-6К предназначена для организации до 6 независимых каналов «прямых» абонентов. Обеспечивает аналогово-цифровое преобразование аналоговых сигналов и сигналов управления и взаимодействия принятых со стороны абонентского комплекта в аналоговую форму и наоборот.

ЦС-EV

Ячейка цифрового стыка Ethernet. Ячейка на 1 порт с интерфейсом Ethernet 10/100 BASE-T. Поддерживает bridge (мост) для подключения к локальным сетям Ethernet 10/100 BASE-T, IEEE 802.3, IEEE 802.1q (VLAN) со скоростью обмена на стороне WAN n x 64 кбит/с (n=1…,31). Поддержка длины пакетов свыше 1536 байт.

СЛ-6И

Ячейка 3-х/4-х проводных соединительных линий. Ячейка СЛ-6И является платой, предназначенной для подключения до шести комплектов исходящих, городских или междугородних реле соединительных линий координатных или декадно-шаговых АТС.

Технические характеристики БУК-БСС:

• Интерфейс Е1 (ИКМ-30):
• электрические характеристики ITU-T: G.703
• передача данных по портам со скоростью: 2048 кбит/с
• структура цикла ITU-T: G.704
• подавление фазового дрожания: ITU-T G.823
• импеданс в линии: 120 Ом
• линейный код: AMI / HDB3
• уровень входного сигнала: от 0 до -6 дБ
• Интерфейс Е1/2 (ИКМ-15):
• тип линейного кода: NRZ/ AMI
• передача данных по портам Е1/2: 1024 кбит/с
• уровень входного сигнала: от 0 до -6 дБ
• Интерфейс SHDSL.bis:
• количество портов SHDSL: 1 или 2
• интерфейс SHDSL соответствуют требованиям: G.991.2 G.SHDSL.bis
• тип линейного кодирования: ТС-РАМ-16, ТС-РАМ-32, ТС-РАМ-64
• передача данных по порту SHDSL: 192...11392 кбит/с
• импеданс линии связи: 135 Ом
• мощность сигнала в линии связи: 13,5 дБм
• затухание сигнала: минус 35 дБ на частоте 150 кГц
• Интерфейс SHDSL:
• количество портов SHDSL: 1
• характеристики портов SHDSL: рек. G.991.2, G.994.1)
• тип линейного кодирования: ТС-РАМ-16, ТС-РАМ-8
• передача данных по SHDSL-каналу: 192...2048 кбит/с
• импеданс линии связи: 135 Ом
• мощность сигнала в линии связи: 13,5 дБм
• затухание сигнала: минус 35 Дб на частоте 150 кГц
• Ethernet 10/100 Base-Т:
• электрические характеристики: IEEE802.3-10Base-T; 802.3u-100Base-TX, ITU-T G.802.1q (VLAN)
• режим работы: дуплекс, полудуплекс
• скорость передачи: до 8 192 кбит/с
• Управление и конфигурирование: RS-232 с РС.

Электропитание:
от внешнего источника постоянного напряжения: 36...72 В
потребляемая мощность: не более 100 Вт

Конструктивное исполнение:
 Для установки в стойки КМЧ (300 мм) и 19” стойки.

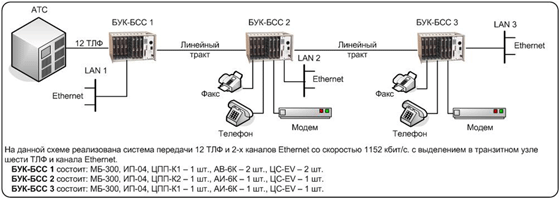

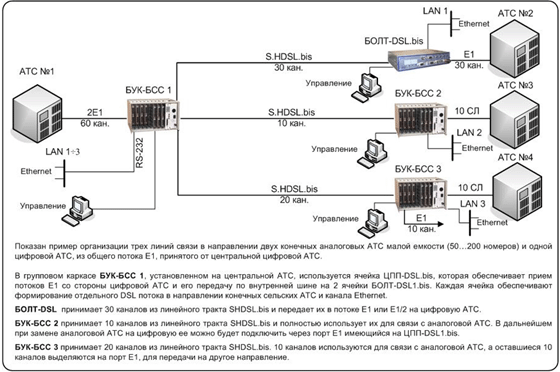

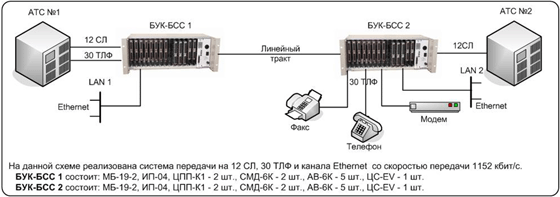

Схемы применения БУК-БСС:
