Базовая платформа SkyMANR500-O/M

Общая характеристика

Беспроводные мосты/маршрутизаторы SkyMAN R5000-O/M построены на базовой аппаратной платформе, разработанной и производимой компанией InfiNet Wireless.Предназначены для использования в качестве базовых станций сетей точка-многоточка, оконечных станций каналов точка-точка, ретрансляционных и узловых станций сетей топологии MESH.

В беспроводных мостах/маршрутизаторах SkyMAN R5000-O/M реализована радиотехнология 64 OFDM с 48 информационными поднесущими частотами.

Устройства SkyMAN R5000-O и SkyMAN R5000-M полностью идентичны, отличие – в наличии интегрированной антенны у модели M.

Модификации устройств

• Опция «t» - температура холодного старта -55⁰ С.
• Опция «e» - два порта Ethernet на ODU.
• Опция «w» - интегрированная точка доступа Wi-Fi (IEEE 802.11b, g).

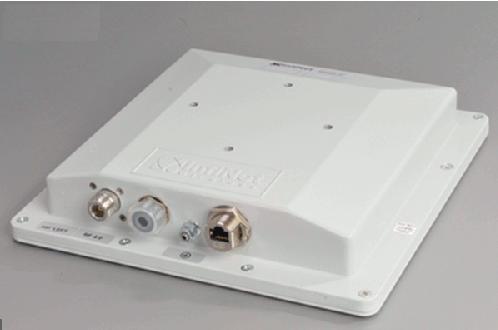

SkyMAN R5000-O

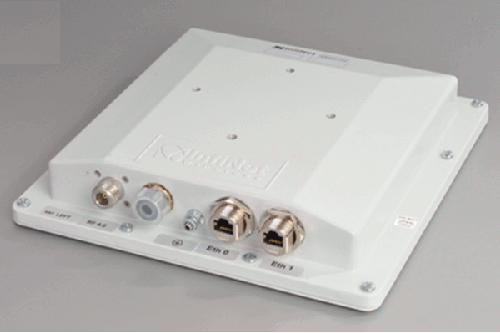

SkyMAN R5000-Oe (двапортаEthernet)

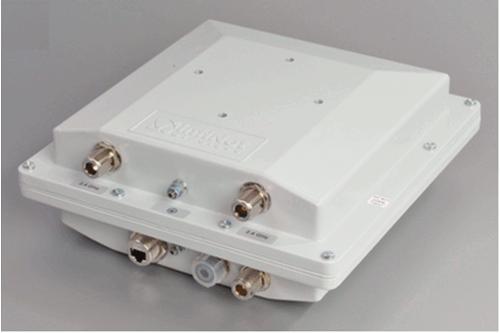

SkyMAN R 5000-Ow (встроенная точка доступа Wi-Fi)

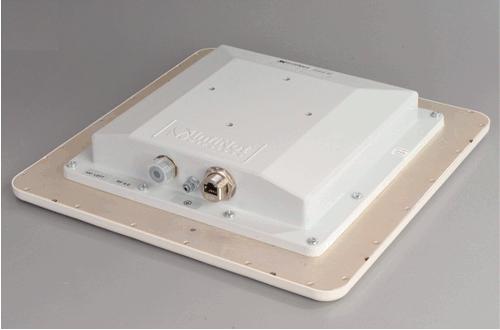

SkyMAN R5000-M, направленная антенна 22 Дб

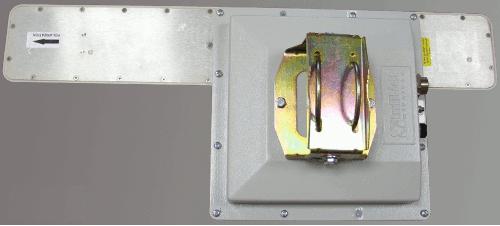

SkyMAN R5000-M, секторная антенна 60, 90 или 120 градусов

Сертификат соответствия

OC-1-РД-0147 (8.10.2007 — 8.10.2010)

Технические характеристики

Радиотехнические параметры

Частотный диапазон:

• 2300-2600 МГц (2X)
• 3400-3700 МГц (3X)
• 4850-5850 МГц (5L)
• 5850-6050 МГц (5H)
• 6050-6425 МГц (6X)

Радиотехнология:

• 64OFDM

Примечание: в диапазоне 2300-2600 МГц существует возможность использования технологии DSSS.

Ширина канала

• 5 МГц
• 10 МГц
• 20 МГц

Антенный интерфейс

• SkyMAN R5000-M:
• интегрированная направленная антенна 22 дБ, поляризация вертикальная или горизонтальная (под заказ), 9 х 9 градусов, отношение F/B 35 дБ, поляризационное ослабление 40 дБ;
• интегрированная секторная антенна 60x8 (17 дБ), 90x8 (16 дБ) или 120x8 (15 дБ) градусов.
• SkyMAN R5000-O: один или два разъема N - типа female, 50 Ом.

Максимальная мощность передатчика

• диапазон 2300-2700 МГц: 63 или 300 мВт;
• диапазон 3400-3700 МГц: 100 мВт;
• диапазоны 4850-6050 МГц: 63, 300 или 500 мВт;
• диапазон 6050-6425 МГц: 150 мВт.

Модуляция, скорость передачи и чувствительность приемника

Архитектура беспроводной сети и программное обеспечение

Радиоинтерфейс

• Программно-аппаратное агрегирование пакетов (с приоритезацией).
• Управление максимальным временем загрузки радиоканала.
• Автоматический выбор скорости передачи на основе активного тестирования канала.
• Средства диагностики радиоканала:
• мониторинг уровня сигнала, ошибок и переповторов отдельно по каждой паре «приемник-передатчик»;
• оценка качества сигнала на основе параметра EVM (Error Vector Magnitude);
• измерение пропускной способности радиоканала.

MAC-уровень

• Неколлизионный доступ к среде:
• централизованная раздача маркера;
• отслеживание и динамическое исключение из опроса малоактивных абонентов.
• Полнофункциональный распределенный коммутатор 2-го уровня:
• множественные группы коммутации;
• поддержка VLAN (IEEE 802.1q);
• протоколSpanning Tree (STP/rSTP);
• транковые группы;
• поддержка IGMP Snooping.
• Псевдорадиоинтерфейсы для объединения устройств в единую MINT-сеть через проводные интерфейсы и туннели.

Сетевая подсистема

• Маршрутизация: RIPv2/OSPFv2/статические маршруты.
• Туннелирование(IP over IP, Ethernet over IP).
• MAC/IP-брандмауэр (поддержка режима коммутации, гибкий классификатор, приоритезация трафика).
• NAT (множественные группы, поддержка H.323).
• DHCP-сервер/клиент/ретранслятор.
• Сбор статистики по протоколу sFlow.

Обеспечение качества обслуживания (QoS)

• 16 приоритетных очередей.
• Поддержка меток IEEE 802.1p, IP ToS, DiffServ (с возможностью «перекраски»).
• Автоматическая приоритезация голосового трафика.
• Ограничение трафика (абсолютное, относительное, иерархическое).
• Перенаправление трафика.

Средства защиты данных

• Защита от сетевых штормов.
• Защита доступа к устройству по паролю.

Средства мониторинга и управления

• ПоддержкаSNMP v1/3 (MIB II, private MIBs).
• Конфигурируемые SNMP-уведомления.
• Telnet.
• Утилита GUI для Windows.
• WEB интерфейс.
• Remote Shell.

Физические параметры ODU

Габариты

• 239x239x51 мм(SkyMAN R5000-O)
• 305x573x105 мм (SkyMAN R5000-M с секторной антенной)

Вес

• 1500 - 1740 г (SkyMAN R5000-O, в зависимости от модификации)
• 2030 - 2270 г (SkyMAN R5000-M, в зависимости от модификации)

Диапазон рабочих температур

• -40… + 60⁰ C
• -55… + 60⁰ C (модели с опцией t)

Относительная влажность

• 100%

Питание

• Напряжение питания: ~110…240 В, 50…60 Гц, 12…48 В (постоянный ток)
• Подача напряжения питания на ODU по кабелю Ethernet от IDU
• Потребляемая мощность: до 30 Вт

Грозозащита IDU-ODU

• встроенная

Способ установки

• на вертикальную трубу диаметром до 56 мм (опционально — до 200 мм)
• на плоскую поверхность (опционально)
