Автоматизированная система контроля загазованности

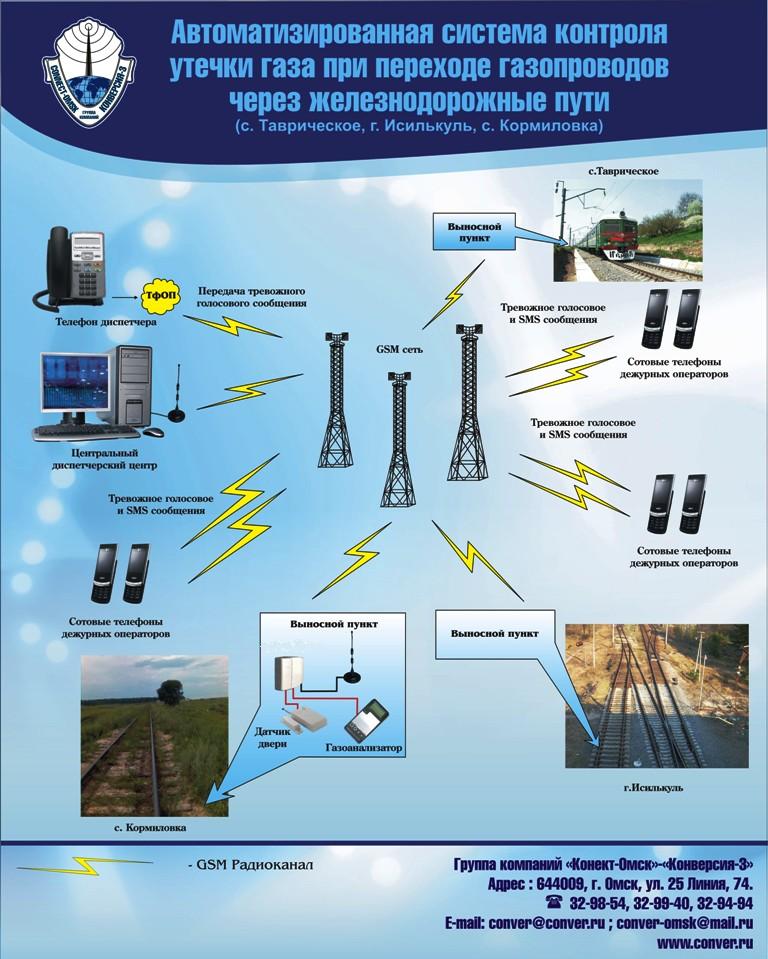

Автоматизированная система контроля загазованности (в дальнейшем АСКЗ) предназначена для контроля уровня загазованности (в капсуле перехода газопровода под железнодорожными путями, в подъездах, в подвалах, подземных гаражах,  в помещениях)  и передачи информации на диспетчерский пункт оперативных служб.

АСКЗ состоит из следующих составляющих:

1. Выносной пункт
2. Диспетчерский пункт

Выносной пункт состоит:

- газоанализатор серии ИГС-98;

- GSM/GPRS сигнализатора АТ-200;

И выполняет следующие функции:

- определяет превышение концентрации газа на объекте с помощью газоанализатора, подключенного к сигнализатору АТ-200;

- при превышении концентрации газа выше установленного уровня, сигнализатор АТ-200 передаёт по сети сотовой связи стандарта GSM сигнал «Тревога-газ» в виде sms- сообщения на диспетчерский пункт и на сотовый телефон сотрудников аварийной службы;

- включает сигнал тревоги на объекте (сирена, стробоскоп);

- передаёт по сети сотовой связи голосовое сообщение «Тревога-газ» на городские телефоны руководителей служб;

- принимает управляющие сигналы от диспетчерского центра на включение соответствующих исполнительных устройств (задвижки, клапаны);

           Питание выносного пункта осуществляется от сети 220 В через источник бесперебойного питания типа СКАТ-1200, с резервированием питания от аккумуляторной батареи.

Диспетчерский пункт состоит:

- GSM –модема с блоком питания;

- персонального компьютера, с установленным соответствующим программным обеспечением;

И выполняет следующие функции:

- принимает на GSM-модем от GSM/GPRS сигнализатора сигнал «Тревога-газ» и передаёт их на персональный компьютер, который звуковым и визуальным сигналами оповещает диспетчера. Пришедшая информация фиксируется в ПК с указанием времени, даты и  данных о диспетчере принявшего сообщение.

- передаёт команды на выносной пункт о включении исполнительных устройств;

Программное обеспечение диспетчерского пункта может контролировать до 100 выносных пунктов.

К одному сигнализатору АТ-200 может быть подключено одновременно 7 газоанализаторов или иных датчиков и 4 исполнительных устройства.

Примечание: GSM/GPRSсигнализатор Fort-200 и GSM– модем диспетчерского пункта должны быть оснащены sim– картами операторов сотовой связи GSM.
