Автоматизированная система контроля ГРС

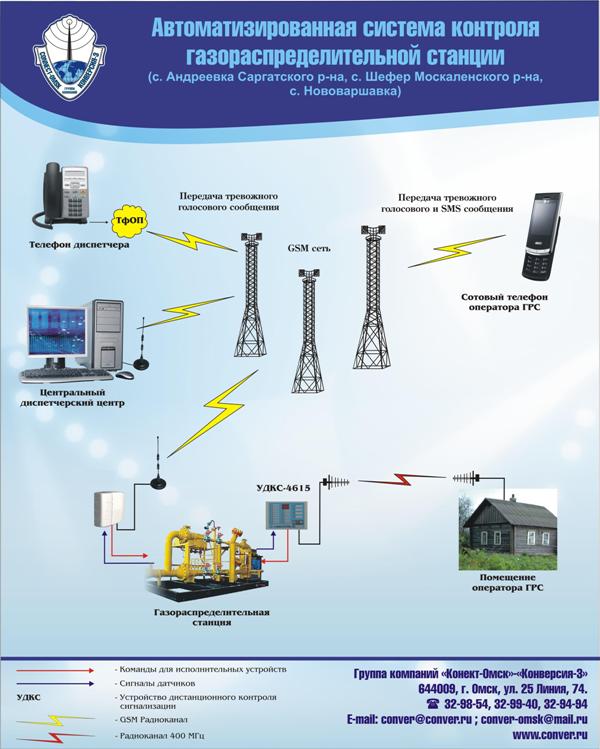

Автоматизированная система контроля газораспределительных станций (ГРС)

Автоматизированная система контроля (АСК) ГРС предназначена для генерации сигналов аварии при отклонении контролируемых параметров ГРС от нормы, передачи сигналов аварийной ситуации на диспетчерский центр эксплуатирующего предприятия и в пункты расположения операторов ГРС, и передачи сигналов управления от диспетчерского пункта или операторских пунктов на исполнительные устройства ГРС.

АСК ГРС состоит из:

- пункта контроля и сигнализации ГРС;

- диспетчерского центра;

- пункта операторов ГРС;

Пункт контроля и сигнализации ГРС (устанавливается вблок-боксе КИПиА) состоит из:

- GSM/GPRSсигнализатора АТ-200

   к входам сигнализатора подключаются 7 датчиков (4 входа – цифровых, 3-цифро-аналоговых) состояния технологических параметров ГРС, к выходам подключаются 4 управляющих устройства телемеханики;

- передатчика ПД УДКС 4615 (устройство дистанционного контроля и сигнализации) к входам передатчика подключаются 19 датчиков (11 входов – цифровых, 8-цифро-аналоговых)состояния технологических параметров ГРС, к выходам подключаются 4 управляющих устройства телемеханики;

И выполняет следующие функции:

- при отклонении контролируемого параметра ГРС от нормы, информация одновременно поступает на входы сигнализатора АТ-200 и ПД УДКС 4615. Сигнализатор АТ-200 передаёт по сети сотовой связи стандарта GSMсигнал аварии с указанием сработавшего датчика в виде smsсообщения на диспетчерский центр и на сотовые телефоны операторов ГРС. Сообщение может передаваться на сотовые телефоны операторов и в виде голосового сообщения заданного текста. Передатчик ПД УДКС 4615 генерирует сигнал аварии, отображает на панели передатчика название сработавшего датчика, включает звуковой сигнал аварии, и передаёт сигнал аварии либо по радиоканалу, либо по кабельной линии связи на приёмник ПР УДКС 4615, установленной в пункте оператора ГРС. Канал связи для передачи информации УДКС 4615 выбирается заказчиком.

Диспетчерский пункт состоит из:

- GSM-модема с блоком питания;

- персональным компьютером, с установленным соответствующим программным обеспечением;

И обеспечивает следующие функции:

-принимает на GSM-модем от GSM/GPRSсигнализатора АТ-200 сигнал аварии с указанием аварийной ГРС, сработавших датчиках и передаёт информацию на персональный компьютер и оповещает диспетчера звуковым и световым сигналами о пришедшем сигнале аварии.

Информация об аварии фиксируется в ПК с указанием времени, даты событий. Записываются данные о диспетчере, принявшего сообщение.

 - передаёт команды на пункт контроля и сигнализации ГРС о включении соответствующих управляющих устройств телемеханики.

Программное обеспечение диспетчерского центра может контролировать до 100 пунктов контроля и сигнализации ГРС.

Пункт операторов ГРС состоит из:

- приёмника ПР УДКС 4615

И обеспечивает следующие функции:

- принимает от передатчика ПД УДКС 4615 информацию, обрабатывает её и информирует оператора о поступившем сигнале аварии, сработавшем датчике, звуковым и световым сигналами.

- передаёт команды управления на передатчик ПД УДКС 4615, для включения соответствующих управляющих устройств телемеханики.
