Аксессуары к SkyMAN

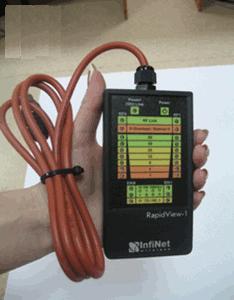

Устройство для быстрой установки ODU в полевых условиях RapidView-1 (RV-1)

Назначение

Устройство RV-1 предназначено для ускорения и упрощения монтажа и наведения антенны клиентских устройств в полевых условиях.

Возможности

Диагностика:

• Наличия питания на ODU.
• Режима работы порта Ethernet.
• Наличия соединения по радиоканалу.
• Уровня и качества радиосигнала.

Одновременный мониторинг двух радиоинтерфейсов и двух портов Ethernet.

Технические характеристики

• Подключение к ODU
• Индикация
• Исполнение
• Температурный диапазон
• Питание
• Время работы от комплекта батарей
• Приспособления для ношения
• Габариты корпуса
• Вес
• Длина кабеля
• - через консольный порт.
• - сверхяркие светодиоды.
• - пылевлагозащищенное.
• - -40..+70°С.
• - 2 батареи типа АА.
• - 25-50 часов.
• - клипса на обратной стороне корпуса.
• - 65 x 120 x 27 мм.
• - 220 г.
• - 1,3 м.

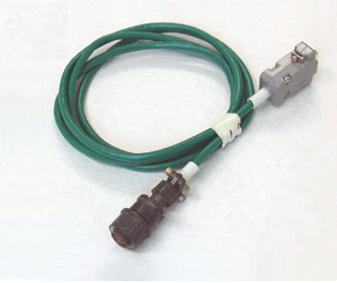

Консольный кабель CAB-CONSOLE

Предназначен для подключения к последовательному (COM) порту внешнего блока (ODU) компьютера по интерфейсу RS-232 для конфигурирования устройства.

Технические характеристики

• Разъем для подключения к компьютеру
• Разъем для подключения к ODU
• Длина кабеля
• - DB-9F.
• - 2РМТ14КПН4Г1В1В.
• - 1,5 м.

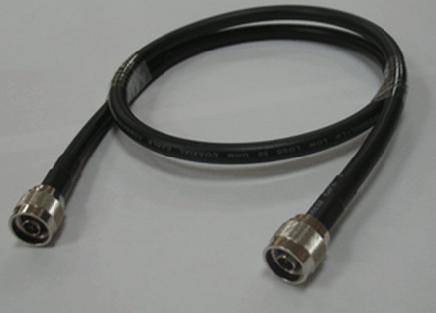

Кабель СВЧ CAB-RF-1M

СВЧ кабель предназначен для подключения внешней антенны к антенному порту внешнего блока (ODU).

Технические характеристики

• Разъемы на концах кабеля
• Длина кабеля
• Суммарное ослабление в кабеле и разъемах на частотах до 6450 МГц
• Волновое сопротивление
• - N-type male.
• - 1 м.
• - не более 1,5 дБ.
• - 50 Ом.

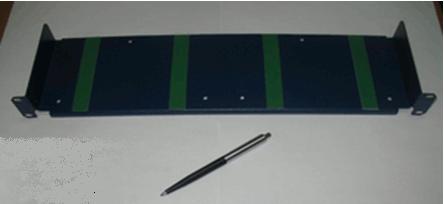

Полка MONT-19

Полка MONT-19 предназначена для одновременной установки на одну полку 19” стандартного шкафа двух устройств типа IDU-RJ, IDUSW-RJ. Вес 630 г.

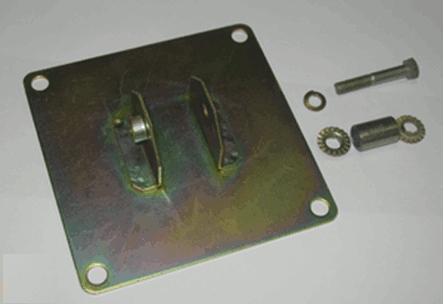

Дополнительный крепеж MONT-Wall

Дополнительный монтажный комплект к крепежу ODU с интегрированной антенной (модели M/S) предназначен для установки ODU на стену. Вес 470 г. Способ крепления к стене - 4 шурупа (болта).

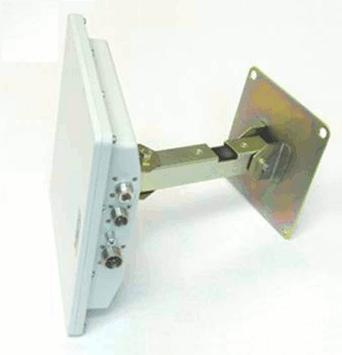

Полный комплект крепежа MONT-Wall-KIT

Полный монтажный комплект к крепежу ODU с интегрированной антенной (модели M/S) предназначен для установки ODU на стену. Вес 1075 г. Способ крепления к стене - 4 шурупа (болта).

Состав:

• стандартный крепежный комплект ODU с интегрированной антенной MONT-S.Pipe-KIT-64;
• дополнительный крепеж MONT-Wall.

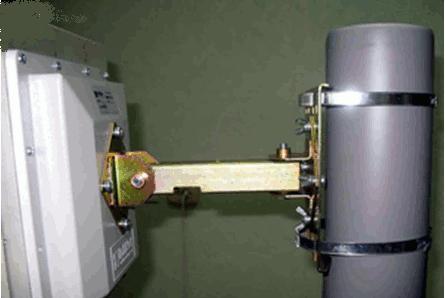

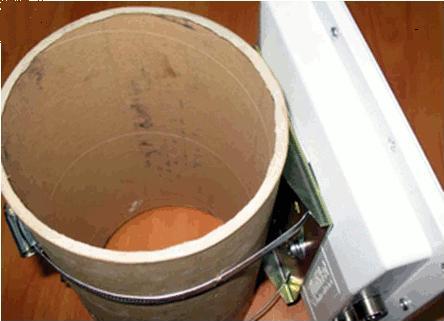

Дополнительный вариант крепежа ODU MONT-H.Pole-KIT-200

Предназначен для замены стандартного крепежа ODU при необходимости установки на горизонтальную мачту диаметром 65…200мм. Вес 340 г. Металлические хомуты в состав комплекта не входят.

Дополнительный вариант крепежа ODU MONT-V.Pole-KIT-200

Предназначен для замены стандартного крепежа ODU при необходимости установки на вертикальную мачту диаметром 65…200мм. Вес 340 г. Металлические хомуты в состав комплекта не входят.

Универсальный крепеж для ODU O/M/L/S MONT-Pipe-KIT-64

Назначение

Установка ODU на мачту диаметром до 64мм (входит в комплект поставки ODU). Вес 440 г.

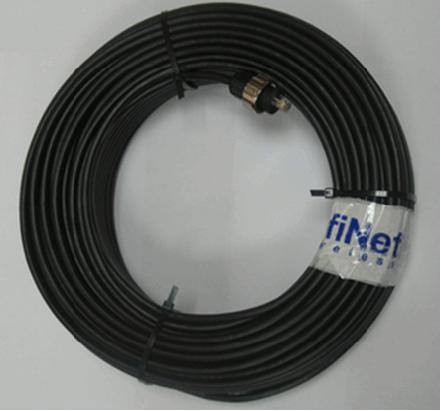

Кабель CAB-SL-50/60-TOP-L

Кабель длиной 50/60 м для подключения IDU к ODU с верхним разъемом LTW. Нижний разъем RJ-45 не устанавливается для упрощения прокладки кабеля.

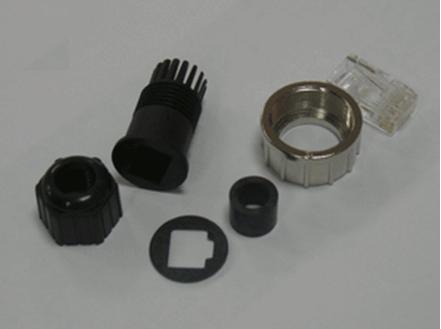

РазъемLTW CON-SL-TOP-L

Верхний защищенный разъем LTW (RJ-45) для кабеля снижения.

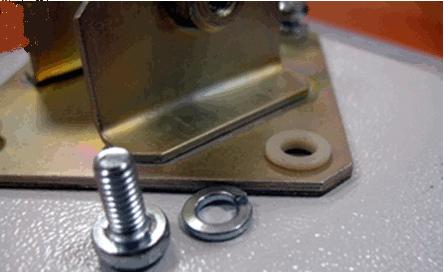

Комплект OPT-ODU-Insulate

Предназначен для изоляции корпуса внешнего блока (ODU) от антенной мачты. Используется в случае невозможности заземления антенной мачты. Реализован в виде диэлектрической пластины и четырех диэлектрических шайб, изолирующих корпус ODU от крепежа.
