Абонентская платформа SkyMANR5000-L/S

Общая характеристика

Беспроводные мосты/маршрутизаторы SkyMAN R5000-L/S построены на базе абонентской аппаратной платформы разработки и производства InfiNet Wireless и предназначены для использования в качестве абонентских станций сетей точка-многоточка, оконечных станций каналов точка-точка и узловых станций сетей топологии MESH.

В беспроводных мостах/маршрутизаторах SkyMAN R5000-L/S реализована радиотехнология 64 OFDM с 48 информационными поднесущими частотами.

Устройства SkyMAN R5000-L и SkyMAN R5000- S полностью идентичны, отличие – в наличии интегрированной антенны у модели S.

Модификации устройств

• опция «t» - температура холодного старта -55⁰ С

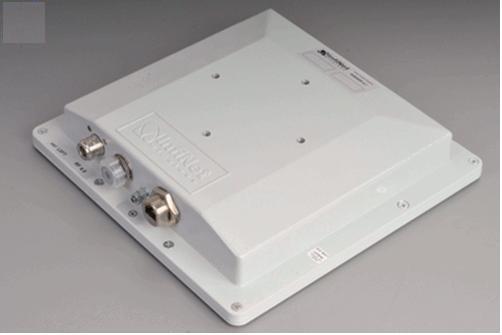

SkyMAN R5000-L

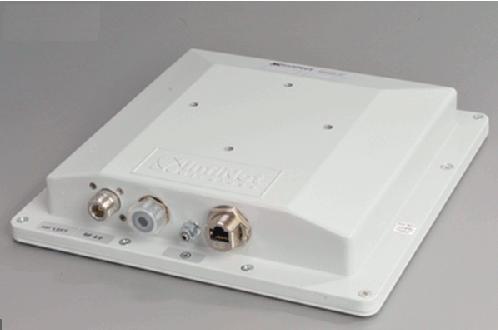

SkyMAN R5000-S

Сертификат соответствия

OC-1-РД-0147 (8.10.2007 — 8.10.2010)

Технические характеристики

Радиотехнические параметры

Частотный диапазон:

• 2300-2600 МГц (2X)
• 3400-3700 МГц (3X)
• 4850-5850 МГц (5L)
• 5850-6050 МГц (5H)
• 6050-6425 МГц (6X)

Радиотехнология:

• 64OFDM

Примечание: в диапазоне 2300-2600 МГц существует возможность использования технологии DSSS.

Ширина канала:

• 5 МГц
• 10 МГц
• 20 МГц

Антенный интерфейс:

• SkyMAN R5000-S: интегрированная антенна 22 дБ, поляризация вертикальная или горизонтальная (под заказ), 9 х 9 градусов, отношение F/B 35 дБ, поляризационное ослабление 40 дБ.
• SkyMAN R5000-L: разъемN - типаfemale, 50 Ом.

Максимальная мощность передатчика:

• диапазон 2300-2700 МГц: 63 мВт;
• диапазон 3400-3700 МГц: 100 мВт;
• диапазоны 4850-6050 МГц: 63 мВт;
• диапазон 6050-6425 МГц: 150 мВт.

Модуляция, скорость передачи и чувствительность приемника:

Примечание. Максимальная скорость передачи:

• для платформы SkyMAN R5000-L 36 Мбит/с, максимальная скорость приема 54 Мбит/с.
• для платформы SkyMAN R5000-S 54 Мбит/с, максимальная скорость приема 54 Мбит/с.

Архитектура беспроводной сети и программное обеспечение

Радиоинтерфейс

• Программно-аппаратное агрегирование пакетов (с приоритезацией)
• Управление максимальным временем загрузки радиоканала
• Автоматический выбор скорости передачи на основе активного тестирования канала
• Средства диагностики радиоканала:
• Мониторинг уровня сигнала, ошибок и переповторов отдельно по каждой паре «приемник-передатчик»
• Оценка качества сигнала на основе параметра EVM (Error Vector Magnitude)
• Измерение пропускной способности радиоканала

MAC-уровень

• Неколлизионный доступ к среде:
• Централизованная раздача маркера
• Отслеживание и динамическое исключение из опроса малоактивных абонентов
• Полнофункциональный распределенный коммутатор 2-го уровня:
• Множественные группы коммутации
• Поддержка VLAN (IEEE 802.1q)
• ПротоколSpanning Tree (STP/rSTP)
• Транковые группы
• Поддержка IGMP Snooping
• Псевдорадиоинтерфейсы для объединения устройств в единую MINT-сеть через проводные интерфейсы и туннели

Сетевая подсистема

• Маршрутизация: RIPv2/OSPFv2/статические маршруты
• Туннелирование(IP over IP, Ethernet over IP)
• MAC/IP-брандмауэр (поддержка режима коммутации, гибкий классификатор, приоритезация трафика)
• NAT (множественные группы, поддержка H.323)
• DHCP-сервер/клиент/ретранслятор
• Сбор статистики по протоколу sFlow

Обеспечение качества обслуживания (QoS)

• 16 приоритетных очередей
• Поддержка меток IEEE 802.1p, IP ToS, DiffServ (с возможностью «перекраски»)
• Автоматическая приоритезация голосового трафика
• Ограничение трафика (абсолютное, относительное, иерархическое)
• Перенаправление трафика

Средства защиты данных

• Защита от сетевых штормов
• Защита доступа к устройству по паролю

Средства мониторинга и управления

• ПоддержкаSNMP v1/3 (MIB II, private MIBs)
• Конфигурируемые SNMP-уведомления
• Telnet
• Утилита GUI для Windows
• WEB интерфейс
• Remote Shell

Физические параметры ODU

Габариты:

• 239x239x51 мм(SkyMAN R5000-L)
• 305x305x59 мм(SkyMAN R5000- S)

Вес:

• 1390 г (SkyMAN R5000-L)
• 1910 г (SkyMAN R5000-S)

Диапазон рабочих температур:

• -40⁰… + 60⁰ C
• -55⁰… + 60⁰ C (модели с опцией t)

Относительная влажность:

• 100%

Питание:

• Напряжение питания: ~110…240 В, 50…60 Гц  = 12…48 В (постоянный ток)
• Подача напряжения питания на ODU по кабелю Ethernet от IDU
• Потребляемая мощность: до 15 Вт

Грозозащита IDU-ODU:

• встроенная

Способ установки:

• на вертикальную трубу диаметром до 56 мм (опционально — до 200 мм)
• на плоскую поверхность (опционально)
